电路与数字逻辑之加法器设计

最新推荐文章于 2025-03-03 21:57:13 发布
最新推荐文章于 2025-03-03 21:57:13 发布
阅读量1.8k 收藏 9
点赞数 3
分类专栏： 电路与数字逻辑 文章标签： macos
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_73749469/article/details/130304266
版权
本文详细介绍了如何使用Logisim进行数字电路设计，从基础的半加器和全加器开始，逐步构建4位行波进位加法器，最后设计了一位10进制（8421BCD码）加法器，强调了BCD码加法的原理和实现方法，以及在设计中对特定门电路的运用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

加法器

半加器

任务描述

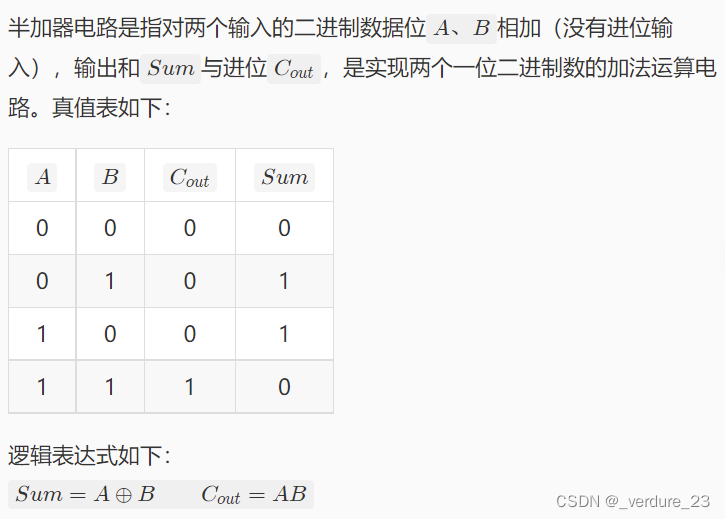

本关任务：利用在Logisim中的“组合逻辑分析”工具自动生成半加器电路。

相关知识
在这里插入图片描述

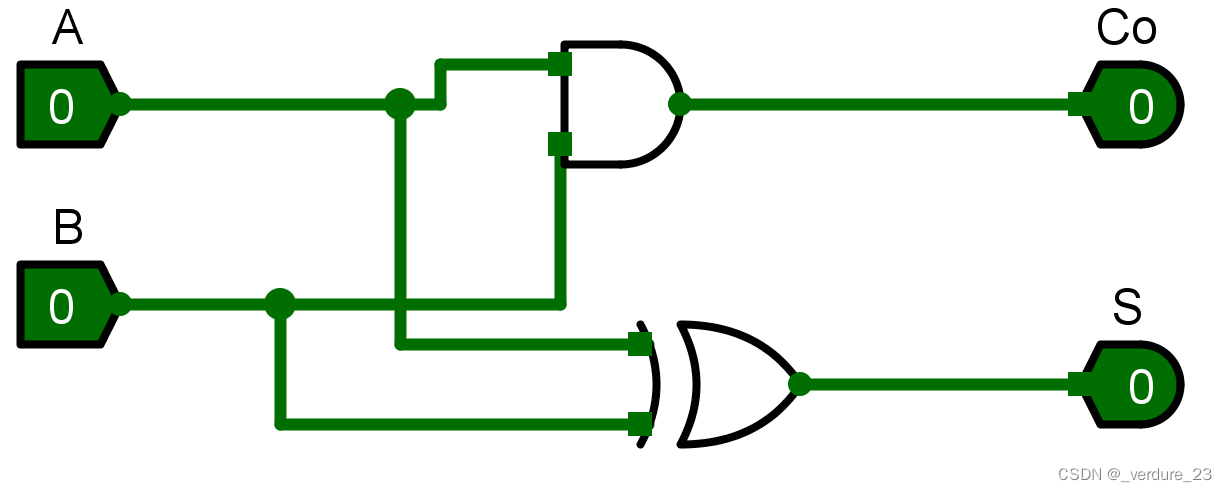

实验截图：
在这里插入图片描述

全加器设计

任务描述

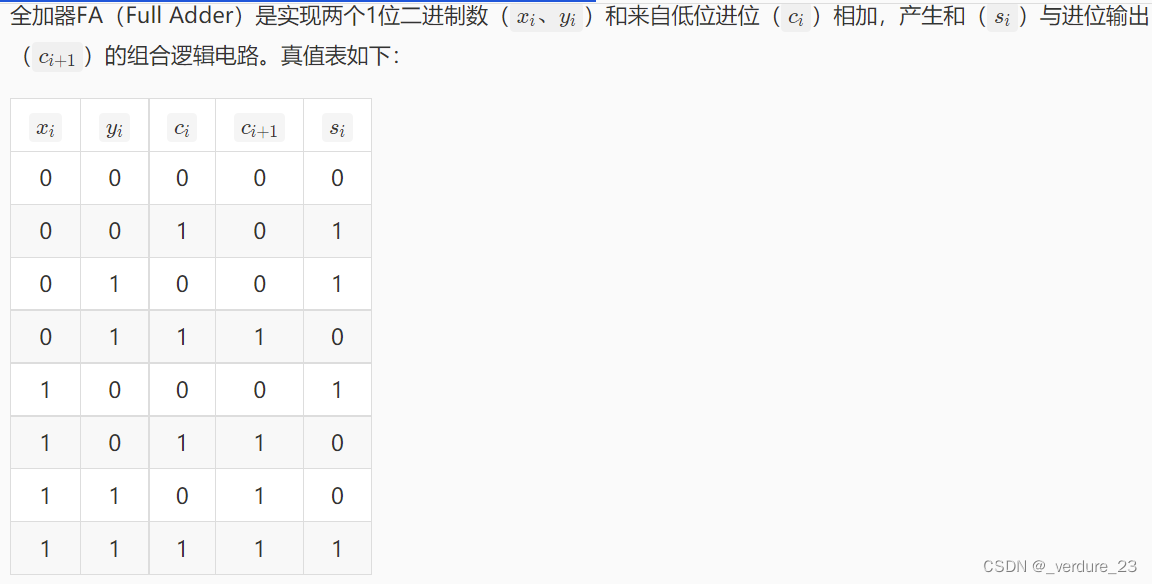

本关任务：请根据教材中的全加器原理图在Logisim中手工绘制全加器电路。

相关知识

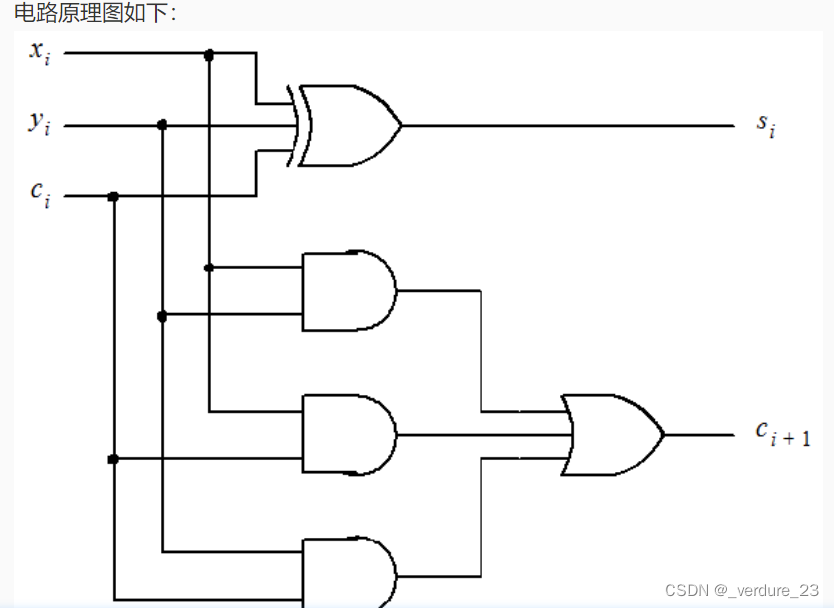

在这里插入图片描述

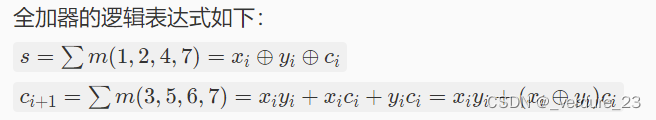

在这里插入图片描述
在这里插入图片描述
实验截图：
