比较器设计

一位比较器设计

任务描述
本关任务：在Logisim中完成1位比较器电路的绘制并完成测试。

相关知识

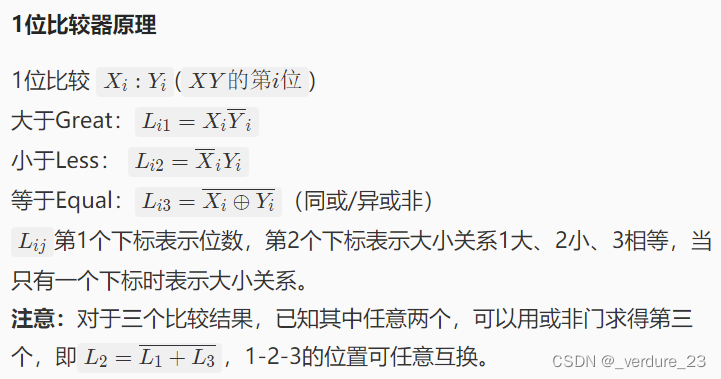

在数字电路中，经常需要对两个位数相同的二进制数进行比较，以判断它们的相对大小或者是否相等，用来实现这一功能的逻辑电路就称为数值比较器，简称比较器

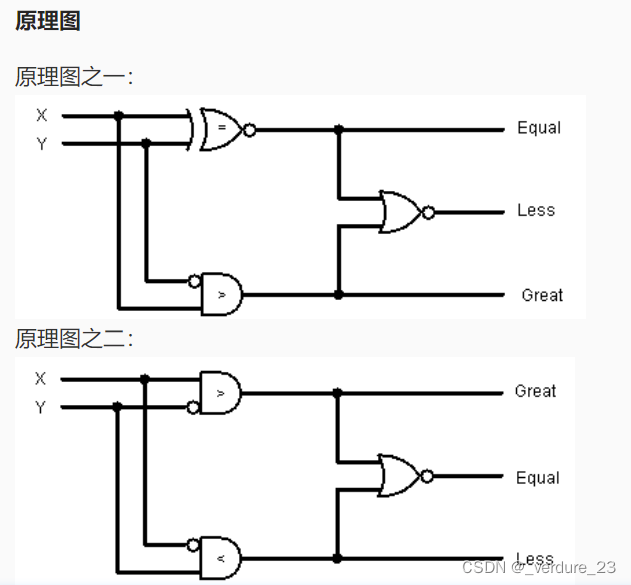

子电路：1位比较器

电路引脚
信号 I/O 位宽 说明
X 输入 1 1位输入
Y 输入 1 1位输入
Great 输出 1 X大于Y
Equal 输出 1 X等于Y
Less 输出 1 X小于Y
子电路外观：
,
注意不要改变移动引脚位置，否则不能通过在线评测！

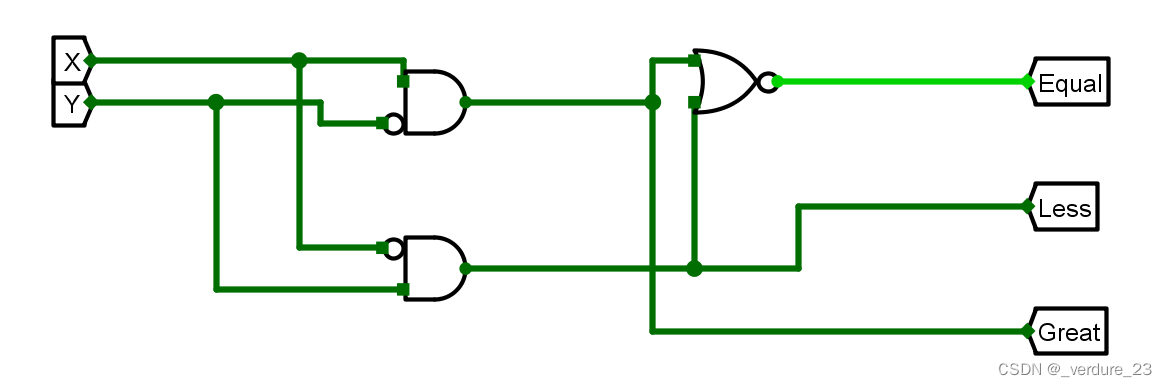

实验截图：

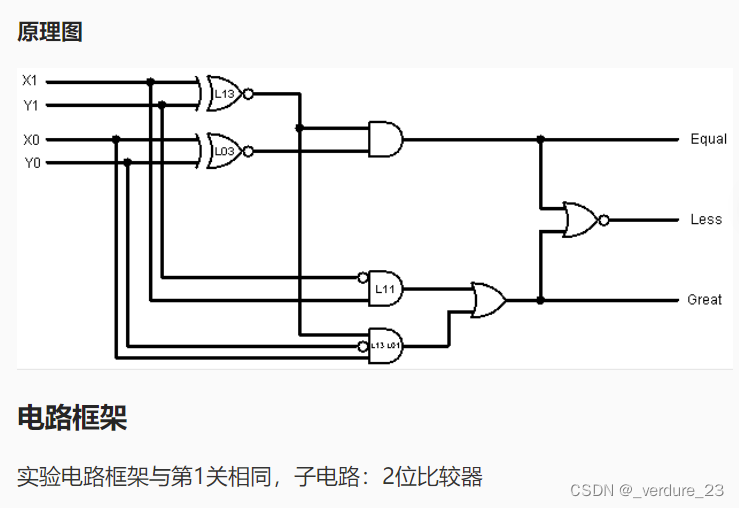

二位比较器设计

任务描述
本关任务：在Logisim中完成2位比较器电路的绘制并完成测试。

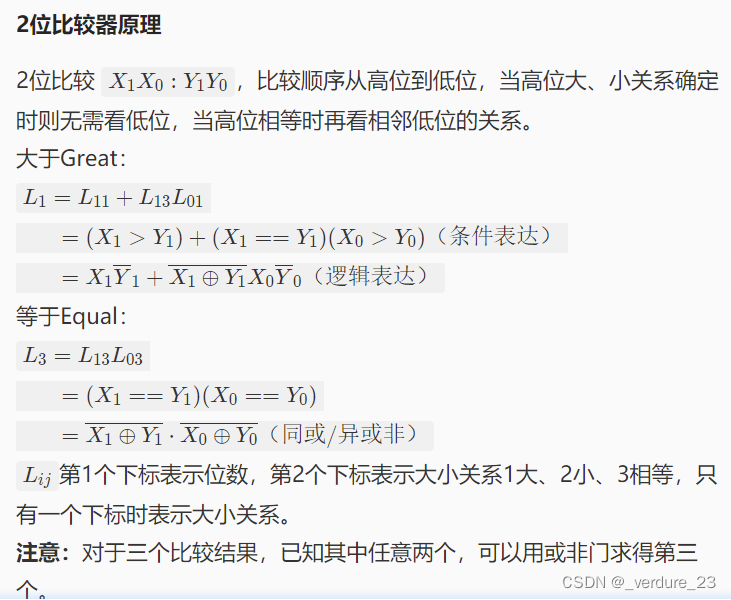

相关知识
在数字电路中，经常需要对两个位数相同的二进制数进行比较，以判断它们的相对大小或者是否相等，用来实现这一功能的逻辑电路就称为数值比较器，简称比较器

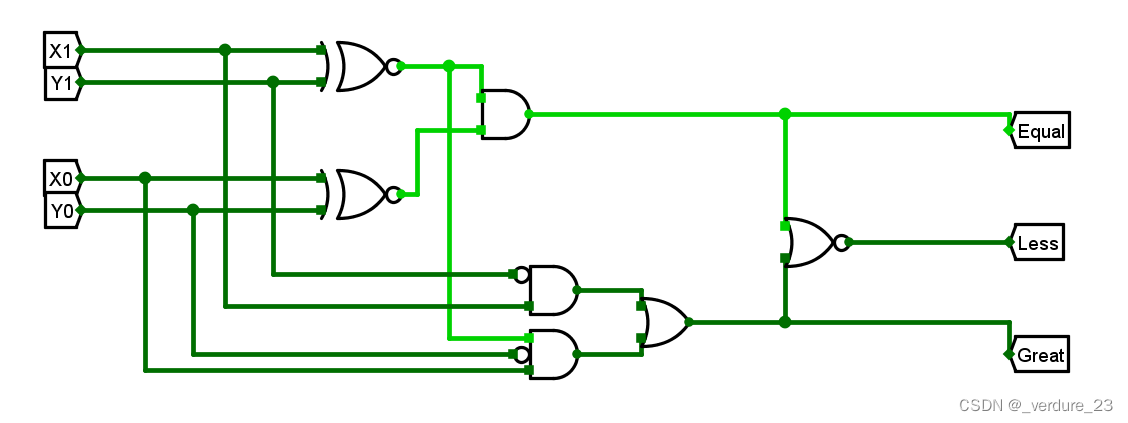

实验截图：

四位无符号比较器设计

任务描述

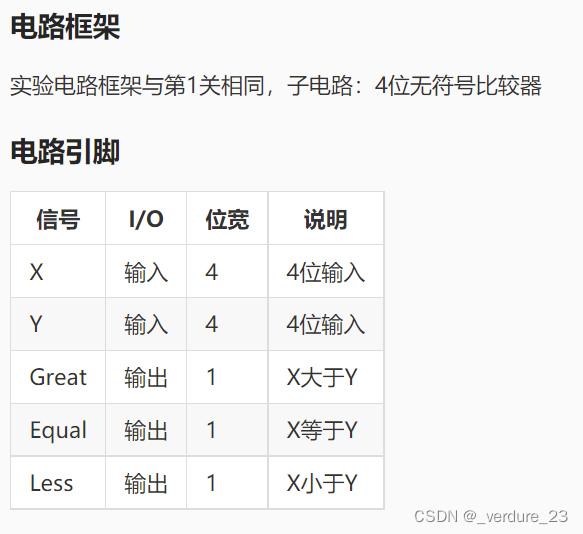

本关任务：在Logisim中完成4位比较器电路的绘制并完成测试。

相关知识

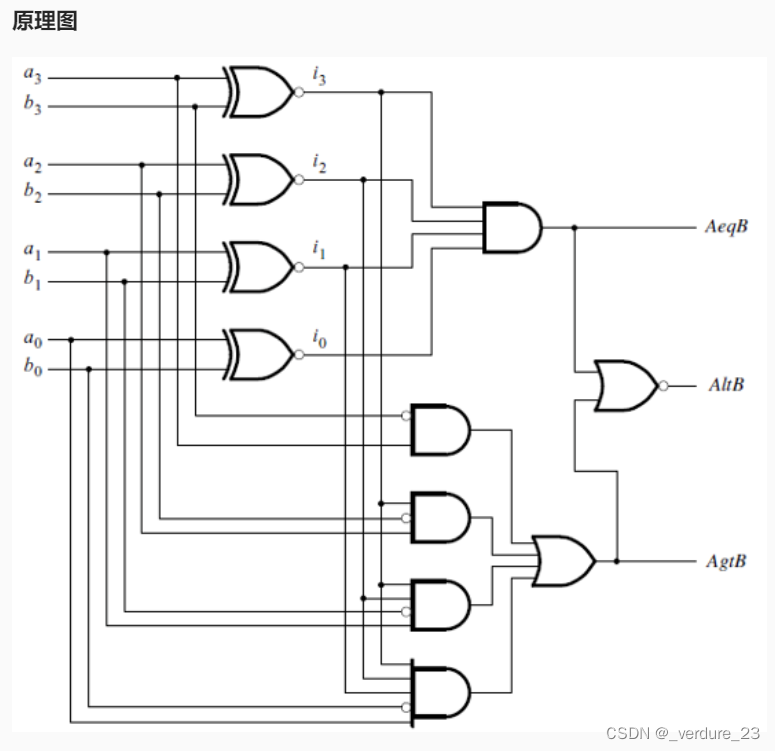

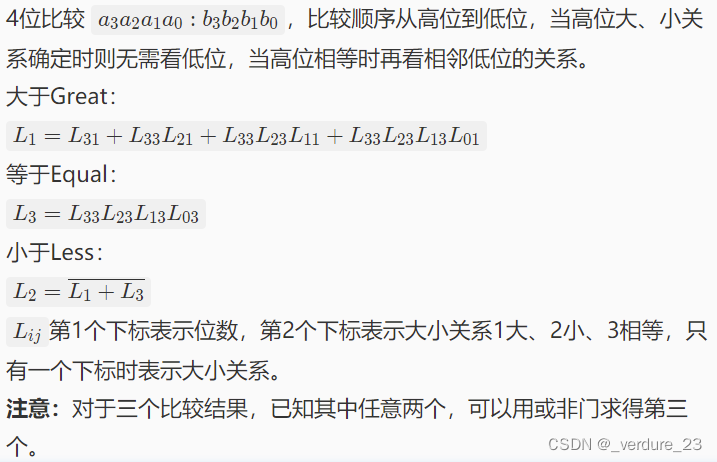

4位比较器原理

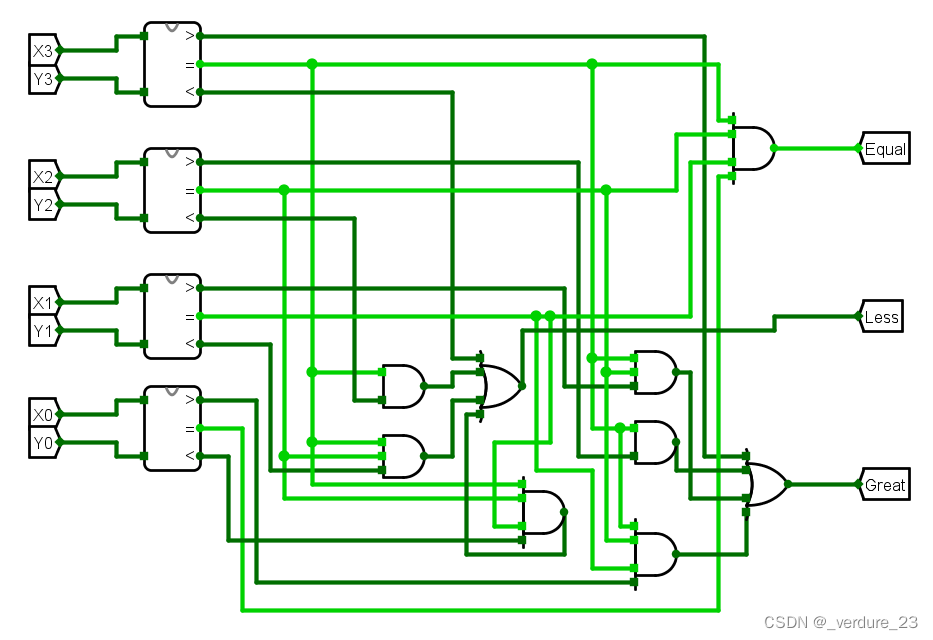

实验截图：

十六位无符号比较器设计

任务描述

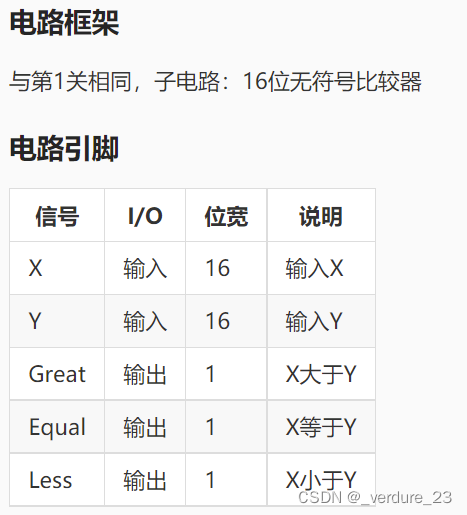

本关任务：利用在第3关中已经设计完成的4位无符号比较器（4个）级联构建16位无符号比较器。

相关知识

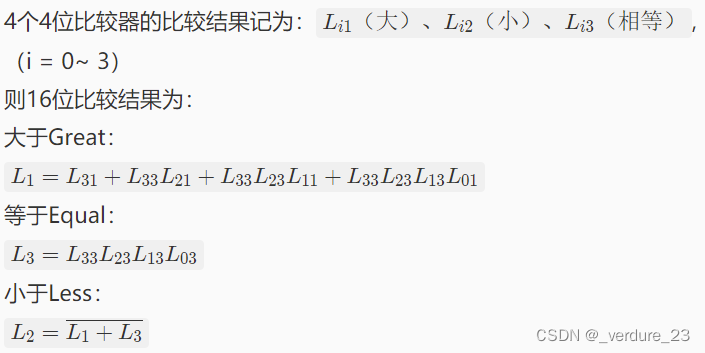

比较器级联扩展的基本原理

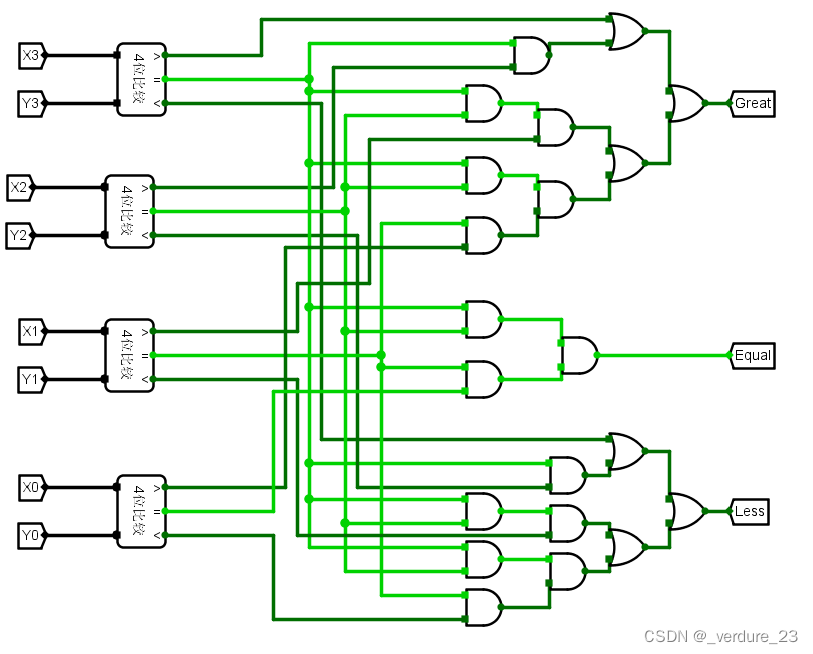

实验截图：
