基于Django，用echarts实现可视化知识图谱

绿鲤鱼与驴@%

已于 2024-02-18 00:50:12 修改

阅读量1.6k

点赞数 3

文章标签： django echarts neo4j

于 2023-11-07 23:17:43 首次发布

本文链接：https://blog.youkuaiyun.com/m0_73678387/article/details/134278336

版权

django后端中的数据，通过echarts传输到前端，实现知识图谱的可视化

1.views.py（数据只是放个demo）

from django.shortcuts import render


def kg_view(request):
    data_nodes=[
        {'name': '2.2市防指成员单位及职责', 'des': '2.2市防指成员单位及职责', 'symbolSize': 70, 'category': 0},
        {'name': '电信建德分公司、移动建德分公司、联通建德分公司', 'des': '电信建德分公司、移动建德分公司、联通建德分公司','symbolSize': 70, 'category': 0},
        {'name': '防汛抢险指挥和灾害救援过程', 'des': '防汛抢险指挥和灾害救援过程', 'symbolSize': 70, 'category': 0},
        {'name': '通讯平台', 'des': '通讯平台', 'symbolSize': 70, 'category': 0},
        {'name': '防汛防台抗旱信息网络平台', 'des': '防汛防台抗旱信息网络平台', 'symbolSize': 70, 'category': 0},
        {'name': '所辖通信设施防台', 'des': '所辖通信设施防台', 'symbolSize': 70, 'category': 0},
        {'name': '所辖通信设施防汛', 'des': '所辖通信设施防汛', 'symbolSize': 70, 'category': 0}
    ]
    data_links=[
        {'source': '2.2市防指成员单位及职责', 'target': '电信建德分公司、移动建德分公司、联通建德分公司', 'name': '包括', 'des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '防汛抢险指挥和灾害救援过程','name': '应急通信保障', 'des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '通讯平台', 'name': '保障安全', 'des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '防汛防台抗旱信息网络平台','name': '保障安全', 'des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '所辖通信设施防台', 'name': '灾后抢修', 'des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '所辖通信设施防汛', 'name': '灾后抢修','des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '所辖通信设施防台', 'name': '安全管理', 'des': ''},
        {'source': '电信建德分公司、移动建德分公司、联通建德分公司', 'target': '所辖通信设施防汛', 'name': '安全管理','des': ''}
    ]
    data_json = {
        "data_nodes": data_nodes,
        "data_links": data_links,
    }
    return render(request, 'kg_view.html', data_json)

2.html部分

<!DOCTYPE html>
{% load static %}
<html  lang="">
<head>
  <title>知识图谱</title>
        <meta charset="utf-8">
    <script type="text/javascript" src="{% static 'js/jquery-3.5.1.min.js' %}"></script>
    <script type="text/javascript" src="{% static 'js/echarts.min.js' %}"></script>
</head>
<body>
  <div class="container">
    <div class="text-box">{{ answer }}</div>
      <div id="chart-container" style="width: 600px;height:400px;"></div>
  </div>
<script >
var myChart = echarts.init(document.getElementById('chart-container'));

var categories = [{name:"节点"}];

    option = {
        // 图的标题
        title: {
            text: '课程知识图谱'
        },
        // 提示框的配置
        tooltip: {
            formatter: function (x) {
                return x.data.des;
            }
        },
        // 工具箱
        toolbox: {
            // 显示工具箱
            show: true,
            feature: {
                mark: {
                    show: true
                },
                // 还原
                restore: {
                    show: true
                },
                // 保存为图片
                saveAsImage: {
                    show: true
                }
            }
        },
        legend: [{
            // selectedMode: 'single',
            //设置可以根据类别显示or隐藏节点
            data: categories.map(function (a) {
                return a.name;
            })
        }],
        series: [{
            type: 'graph', // 类型:关系图
            layout: 'force', //图的布局，类型为力导图
            symbolSize: 30, // 调整节点的大小
            roam: true, // 是否开启鼠标缩放和平移漫游。默认不开启。如果只想要开启缩放或者平移,可以设置成 'scale' 或者 'move'。设置成 true 为都开启
            edgeSymbol: ['circle', 'arrow'],
            edgeSymbolSize: [2, 10],
            edgeLabel: {
                normal: {
                    show: true,
                    formatter: function (x) {
                        return x.data.name;
                    },
                    textStyle: {
                        fontSize: 10
                    }
                }
            },
            force: {
                repulsion: 2500,
                edgeLength: [10, 50]
            },
            draggable: true,
            lineStyle: {
                normal: {
                    width: 2,
                    color: '#4b565b',
                }
            },
            label: {
                normal: {
                    show: true,
                    textStyle: {}
                }
            },
            // 数据

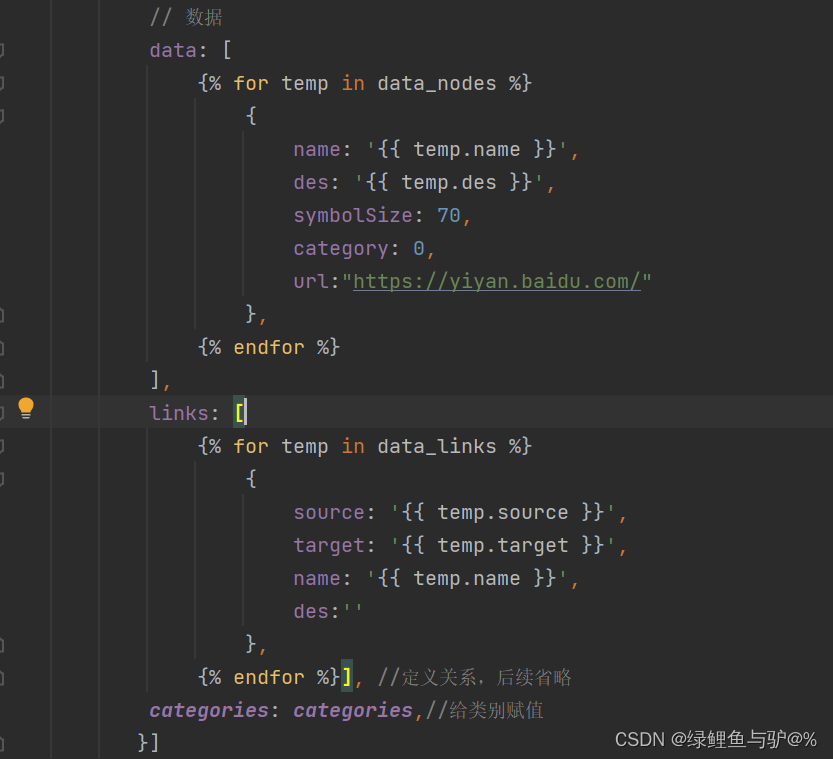

            data: [
                {% for temp in data_nodes %}
                    {
                        name: '{{ temp.name }}',
                        des: '{{ temp.des }}',
                        symbolSize: 70,
                        category: 0,
                        url:"https://yiyan.baidu.com/"
                    },
                {% endfor %}
            ],
            links: [
                {% for temp in data_links %}
                    {
                        source: '{{ temp.source }}',
                        target: '{{ temp.target }}',
                        name: '{{ temp.name }}',
                        des:''
                    },
                {% endfor %}], //定义关系，后续省略
            categories: categories,//给类别赋值
           }]
    }
        myChart.setOption(option);
       myChart.on("click", function (params) {
        console.log(params);
        {#点击跳转链接#}
        window.location.href = params.data.url;

           {#点击出现弹窗#}
        {#alert("你点击了：" + params.name);  // params.name 是点击元素的名称#}
    });
</script>
</body>
</html>

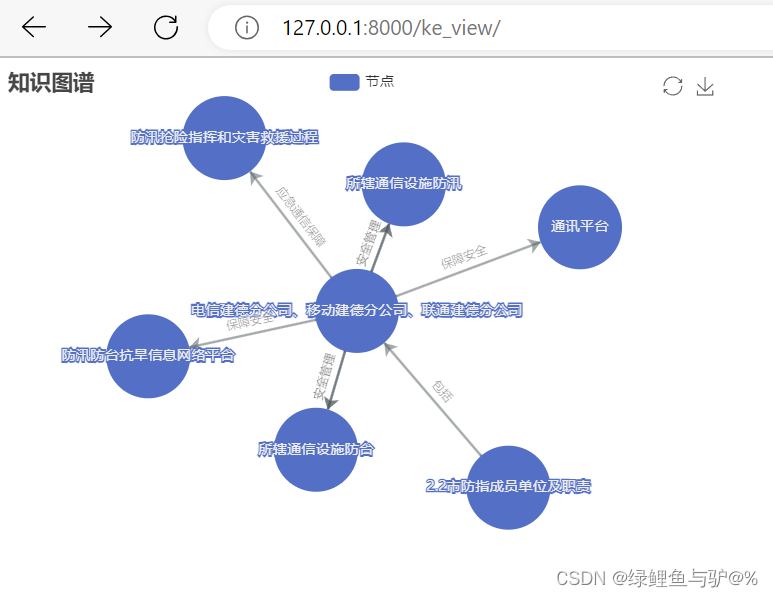

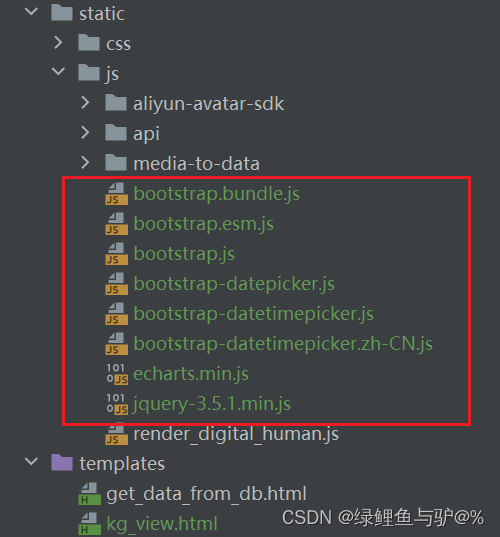

其中，js文件如下：
