BGP总结

BGP—外部网关协议

1.AS

自治系统，一整套归自己管理的设备集合，重点在于产权

AS号：类似于IP地址，分为公网和私网，BGP路由器只能属于一个AS

        在长度为16bit的AS号表示方式中：64512-65534为私有AS号

        在长度为32bit的AS号表方式中：4200000000-4294967294为私有AS号

2.BGP特点

（1）能承载大量的路由——BGP协议不计算只传，是触发式更新（不动就不更新，消耗资源少）

（2）BGP是应用层协议，基于TCP连接，即可靠

（3）BGP可以跨设备建邻居，两种邻居关系分别为EBGP（AS之间）和IBGP（AS内部）

（4）端口号：179

（5）丰富的路由策略，13条选路原则，每条BGP路由都携带多种路径属性，BGP可以通过这些路径属性控制路径选择，不像OSPF或者ISIS只能通过Cost控制路径选择，因此在路径选择上，BGP具有丰富的可操作性，可以在不同场景下选择最合适的路径控制方式

（6）可以支撑MPLS/VPN的应用，传递客户VPN路由

（7）提供了路由聚合和路由衰减功能用于防止路由振荡，可以提高网络稳定性

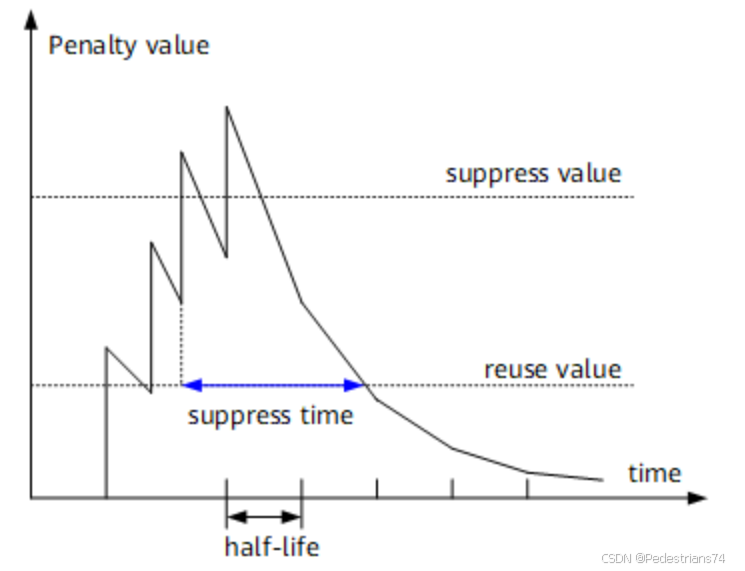

        路由衰减：路由衰减使用惩罚值（Penalty value）来衡量一条路由的稳定性，惩罚值越高说明路由越不稳定。如图所示，路由每发生一次振荡，BGP便会给此路由增加1000的惩罚值，其余时间惩罚值会慢慢下降。当惩罚值超过抑制阈值（suppress value）时，此路由被抑制，不加入到路由表中，也不再向其他BGP对等体发布更新报文。被抑制的路由每经过一段时间，惩罚值便会减少一半，这个时间称为半衰期（half-life）。当惩罚值降到再使用阈值（reuse value）时，此路由变为可用并被加入到路由表中，同时向其他BGP对等体发布更新报文。从路由被抑制到路由恢复可用的时间称为抑制时间（suppress time）。

（8）BGP通常被称为路径矢量路由协议(Path-Vector Routing Protocol)

（9）BGP默认没有等价路由概念，如果有去往同一目的网段的多条路由，BGP会选择最优的一条理由传输出去，查看表时，有“＞”为最优

（10）选路功能强大，有大量的路由属性，IGP靠开销

3.BGP工作原理

第一步，建邻居peer

1.BGP是应用层协议，传输层对应TCP，进行三次握手

2.发送OPEN，进行协商，邻居是EBGP还是IBGP

3.keepalive，维持邻居关系，默认60s，180s断开

第二步，传路由network，import

4.对等体（邻居）建立

在三次握手完成后

（1）发送Open报文，其中Open报文中携带:

        My Autonomous System：自身AS号

        Hold Time：用于协商后续Keepalive报文发送时间，默认是60s，达到180s就噶掉了

        BGP ldentifer：自身Router ID（支持手动配置和自动配置）

                OSPF修改Router ID——OSPF重启        BGP修改Router ID——不需要重启

（2）参数协商正常之后双方相互发送Keepalive报文，收到对端发送的Keepalive报文之后对等体建立成功，同时双方定期发送Keepalive报文用于保持连接

（3）BGP对等体关系建立之后，BGP路由器发送BGPUpdate(更新)报文通告路由到对等体

5.连接源地址

BGP是接口建立邻居

默认是直连口，修改为Loopback作为更新源地址（Loopback接口非常稳定）

IBGP没什么事情，EBGP要考虑多跳问题

6.BGP报文

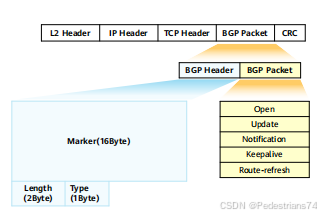

BGP存在5种类型的报文，不同类型的报文拥有相同的头部(header)

报文头格式：

（1）Marker：16Byte，用于标明BGP报文边界，所有bit为“1”

（2）Length：2Byte，BGP报文总长度(包括报文头在内以Byte为单位

（3）Type：1Byte，BGP报文的类型。

        其取值从1到5，分别表示Open、Update、Notification、Keepalive和Route-refresh 报文

报文格式：

报文名称	作用	发送时刻	主要字段
Open	协商BGP对等体参数，建立对等体关系	BGP TCP连接建立成功之后	Version：版本号。 My As：本地A5号。 Hold Time：保持时间 BGP ldentifier：BGP标识符
Update	发送BGP路由更新、撤销路由	BGP对等体关系建立之后有路由需要发送路由变化时向对等体发送Update报文	Withdrawn Routes Length：标明长度 Withdrawn routes：不可达路由的列表，告知对方撤销路由 Total path attribute length：字段长度 Path attributes：TLV附加功能 NLRI：网络层可达信息，要发布内容
Notification	报告错误信息，中止对等体关系	当BGP在运行中发现错误时，发送Notfcation报文将错误通告给BGP对等体	Error Code、Error subcode：差错码、差错子码，用于告知对端具体的错误类型 Data：用于辅助描述详细的错误内容，长度并不固定
Keepalive	标志对等体建立，维持BGP对等体关系	BGP路由器收到对端发送的Keepalive报文，将对等体状态置为已建立，同时后续定期发送报文用于保持连接	Marker：固定值 Length：长度 Type：类型
Route-refresh	用于在改变路由策略后请求对等体重新发送路由信息。只有支持路由刷新能力的BGP设备会发送和响应此报文	当路由策略发生变化时，触发请求对等体重新通告路由	AF1：地址族标识，如IPv4 Res.：保留，8个bit必须置 SAFl：子地址族标识。

7.BGP状态

OSPF有7个状态，ISIS有3个状态，BGP有6个状态

状态名称	用途	粗略理解
idle	开始准备TCP的连接并监视远程对等体，启用BGP时，要准备足够的资源	开始准备建立
Connect	正在进行TCP连接，等待完成中，认证都是在TCP建立期间完成的。如果TCP连接建立失败则进入Active状态，反复尝试连接	建立连接，TCP三次握手
Active	TCP连接没建立成功，反复尝试TCP连接	连接失败，重新失败，5次
Opensent	TCP连接已经建立成功，开始发送Open包，Open包携带参数协商对等体的建立	连接成功，发送Open
Openconfirm	参数、能力特性协商成功，自己发送Keepalive包，等待对方的Keepalive包	收到Open，发自己的Keepalive，等对方回应
Established	已经收到对方的Keepalive包，双方能力特性经协商发现一致，开始使用Update通告路由信息	邻居建好了，传路由信息

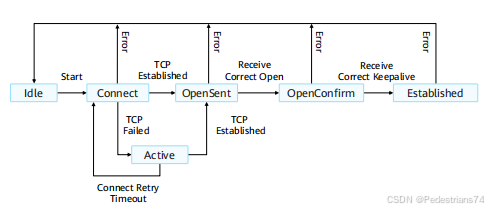

具体流程如下图所示：

详细理解一下：

1.Idle状态是BGP初始状态。在ldle状态下，BGP拒绝邻居发送的连接请求。只有在收到本设备的Start事件后，BGP才开始尝试和其它BGP对等体进行TCP连接，并转至Connect状态

2.在Connect状态下，BGP启动连接重传定时器(Connect Retry)，等待TCP完成连接

（1）如果TCP连接成功，那么BGP向对等体发送Open报文，并转至OpenSent状态

（2）如果TCP连接失败，那么BGP转至Active状态

（3）如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP继续尝试和其它BGP对等体进行TCP连接，停留在Connect状态

3.在Active状态下，BGP总是在试图建立TCP连接

（1）如果TCP连接成功，那么BGP向对等体发送Open报文，关闭连接重传定时器，并转至OpenSent状态

（2）如果TCP连接失败，那么BGP停留在Active状态

（3）如果连接重传定时器超时，BGP仍没有收到BGP对等体的响应，那么BGP转至Connect状态

4.在OpenSent状态下，BGP等待对等体的Open报文，并对收到的Open报文中的AS号、版本号、认证码等进行检查

（1）如果收到的Open报文正确，那么BGP发送Keepalive报文，并转至OpenConfirm状态

（2）如果发现收到的Open报文有错误，那么BGP发送Notification报文给对等体，并转至Idle状态

5.在OpenConfirmn状态下，BGP等待Keepalive或Notifcation报文。如果收到Keepalive报文，则转至Estalblished状态，如果收到Notification报文，则转至ldle状态

6.在Established状态下，BGP可以和对等体交换Update、Keepalive、Route-refresh报文和Notification报文

（1）如果收到正确的Update或Keepalive报文，那么BGP就认为对端处于正常运行状态，将保持BGP连接

（2）如果收到错误的Update或Keepalive报文，那么BGP发送Notification报文通知对端，并转至ldle状态

（3）Route-refresh报文不会改变BGP状态。

（4）如果收到Notification报文，那么BGP转至ldle状态

（5）如果收到TCP拆链通知，那么BGP断开连接，转至Idle状态

8.优先级

OSPF内部是10，外部150

ISIS没有内部外部，都是15，直连是0，静态是60

BGP是最不优的，优先级为最大值255

9.BGP路由来源

BGP没有算法，不会自己计算路由，也不会发现路由，只会传递路由

路由来源：Network（逐条注入）、import-route（批量操作—直连、静态、OSPF、ISIS路由）

建立BGP，双方都要配置，有延迟，需要稍等一会，成功后会更新一条日志，最后一个单词是Up，表示成功，可以通过 display bgp peer查看，当State为Established时为成功

<Huawei>sys
[Huawei]bgp 自己的AS号
[Huawei-bgp]peer 对方端口ip地址 as 对方的AS号

当使用network进行引入时，使用network 网段 网段相应的掩码（和OSPF不同，OSPF使用的是反掩码）

EBGP一般直连建邻居，如果非要用loopback口建邻居，注意多跳的问题

IBGP一般loopback口建邻居，要修改连接源地址，使用命令：peer 1.1.1.1 connect-interface lo0

10.BGP聚合路由

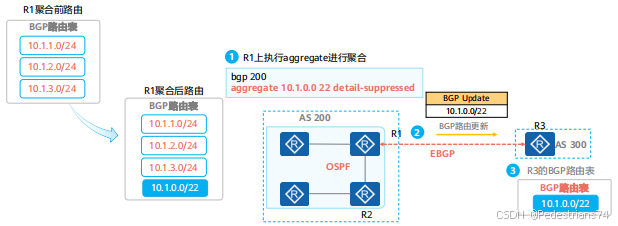

手工聚合 aggregate 10.1.0.0 22 detail-suppressed

自动聚合 summary automatic

手动聚合优于自动聚合

11.核心—通告原则（基本原则）

（1）第一条原则：只发布最优且有效(即下一跳地址可达)路由

        通过display bgp routing-table命令可以查看BGP路由表

                * ：代表有效          > : 代表最优

（2）第二条原则：从EBGP对等体获取的路由，会发布给所有对等体

（3）第三条原则：从IBGP对等体获取的BGP路由，不会再发送给其他IBGP对等体，该条原则也被称为“IBGP水平分割”

如图所示，如果IBGP对等体学习到的路由会继续传递给其他的IBGP对等体：R2将一条路由传递给了IBGP对等体R3，R3收到路由之后传递给IBGP对等体R1，R1继续传递给IBGP对等体R2，至此路由环路形成了



第三条原则可能会带来新的问题，当BGP路由器R2将路由传递给BGP路由器R1时，由于第三条原则限制，R1无法将BGP路由传递给R3，R3将无法学习到路由

为解决该问题可以采用AS内IBGP全互联的方式，即R2、R3之间建立非直连的IBGP对等体关系，以此让BGP路由器R2将路由传递给BGP路由器R3

（4）第四条原则：当一台路由器从自己的IBGP对等体学习到一条BGP路由时(这类路由被称为IBGP路由)，它将不能使用该条路由或把这条路由通告给自己的EBGP对等体，除非它又从IGP协议(例如OSPF等，此处也包含静态路由)学习到这条路由，该条规则也被称为BGP同步原则，华为不支持同步原则

        同步原则---IGP跟EGP同步，同步了才能往下发，没同步就不能

• 没有同步原则，会发生路由黑洞，如果发生路由黑洞，有别的技术去解决（MPLS）
• 有同步原则，会发生路由震荡，即路由衰减功能，危害太大

华为认为震荡问题远远大于黑洞问题，所以不支持同步原则

总结※：

• 从E到I，下一跳默认不是本地---next-hop-local
• 从E到E，默认可以，自动防环--检查AS_Path
• 从I到I，有水平分割机制，默认不会传递（1.路由反射器    2.联邦联盟）
• 从I到E，默认可以传，同步原则（华为不支持）

12.network（宣告）命令：

（1）OSPF：宣告网段，计算路由，简单来说就是，OSPF通过network这条命令，把需要参与到路由计算的网段宣告到OSPF里，宣告之后可以计算路由，实现通网

[Huawei]ospf
[Huawei]area 区域号
[Huawei]network 网段 反掩码

（2）ISIS：宣告所在的AS号+设备自己的route id+00，不要忘记进入接口输入命令isis enable，开启ISIS

[Huawei]isis
//区域号以49.0000为例
[Huawei-isis-1]network-entity 49.0000.0000.0001.00

（3）BGP：宣告网段

①建邻居——peer

②传网段——需要谁通网就network谁

13.BGP路由属性

1.任何一条BGP路由都拥有多个路径属性

2.当路由器将BGP路由通告给它的对等体时，一并被通告的还有路由所携带的各个路径属性

3.BGP的路径属性将影响路由优选

4.每个属性可以实现BGP部分功能

属性分类：

1.公认：所有BGP必须识别

（1）公认必遵：Origin、AS_Path、Next hop——必须包括在每个Update消息里

（2）公认任意：Local_Preference、Atomic_aggregate——可能包括在某些Update消息里

2.可选：可以不识别

（1）可选过渡：Aggregator、Community——BGP设备不识别此类属性依然会接受该类属性并通告给其他对等体

（2）可选非过渡：MED、Cluster-List、Originator-ID——BGP设备不识别此类属性会忽略该属性，且不会通告给其他对等体

在BGP Update报文中，存在路径属性：

Path attributes
    Path Attribute - ORlGIN: IGP
    Path Attribute - AS PATH: 65536 1 2 3
    Path Attribute - NEXT HOP: 172.16.1.1

公认必遵！！！！———————————————————————————————————

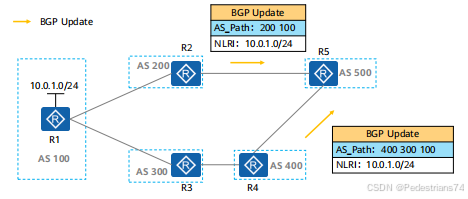

1.AS_Path：AS号的路径，即经过了哪些AS，确保EBGP对等体之间传递无环，也是路由优选的衡量标准之一，路由离开AS是添加本地的AS号，后续向前添加

①防环：在传递过程（从EBGP到EBGP）中会增加AS号，判断存的AS号中是否有自身AS号，有的话就不通

②路由优选：通过判断AS号的个数来判断哪一个更优（越少越优），去往同一个地方的不同路径才有可比性

③AS_Path类型：AS_SEQENCE、AS_SET、AS_Confed_Sequence、AS_Confed_Set

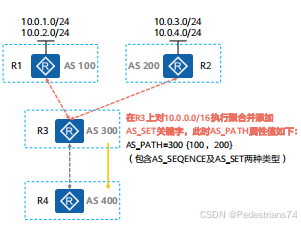

R3将R1和R2路由聚合后，AS_Path属性丢失，存在产生环路的风险，为此可以通过AS_SET类型的AS_Path属性携带聚合前的AS路径信息，可以把默认类型AS_SEQENCE改成AS_SET

        AS_Confed_Sequence、AS_Confed_Set应用于BGP联邦联盟中，已经淘汰了

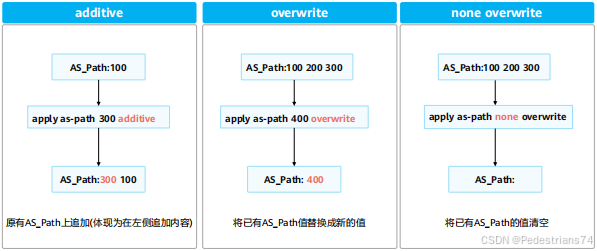

④使用Route-Policy修改BGP路由的AS_Path属性时，可以使用以下三种方式：追加、覆盖、删除

2.Origin：起源，三种方式，可以通过命令display bgp routing-table查看，最后一列Ogn即为Origin

起源名称	标记	描述
IGP	i	如果路由是由始发的BGP路由器使用network命令注入到BGP的，那么该BGP路由的Origin属性为IGP
EGP	e	如果路由是通过EGP学习到的，那么该BGP路由的Origin属性为EGP（这种方式不存在了）
Incomplete	？	如果路由是通过其他方式学习到的，则Orgin属性为Incomplete(不完整的)。例如通过import-route命令引入到BGP的路由

路由优选：当去往同一个目的地存在多条不同Origin属性的路由时，在其他条件都相同的情况下，BGP将按如Origin的下顺序优选路由：IGP>EGP>Incomplete（i>?）

3.Next hop：下一跳

当路由器接收到BGP路由后，需对BGP路由的Next_Hop属性值进行检查，该属性值(IP地址)必须在本地路由可达，如果不可达，则这条BGP路由不可用

在不同的场景中，设备对BGP路由的缺省Next Hop属性值的设置规则如下：

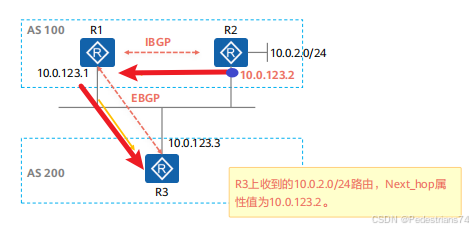

①BGP路由器在向EBGP对等体发布某条路由时，会把该路由信息的下一跳属性设置为本地与对端建立BGP邻居关系的接口地址（EBGP自己会改）

②BGP路由器将本地始发路由发布给IBGP对等体时，会把该路由信息的下一跳属性设置为本地与对端建立BGP邻居关系的接口地址（IBGP自己会改）

③路由器在收到EBGP对等体所通告的BGP路由后，在将路由传递给自己的IBGP对等体时，会保持路由的Next_Hop属性值不变（EBGP到IBGP不改变，需要配置next-hop-local）——修改Next hop，可以使用peer next-hop-local命令可以在设置向IBGP对等体(组)通告路由时，把下一跳属性设为自身的TCP连接源地址

④如果路由器收到某条BGP路由，该路由的Next_Hop属性值与EBGP对等体(更新对象)同属一个网段，那么该条路由的Next_Hop地址将保持不变并传递给它的BGP对等体

公认任意！！！！———————————————————————————————————

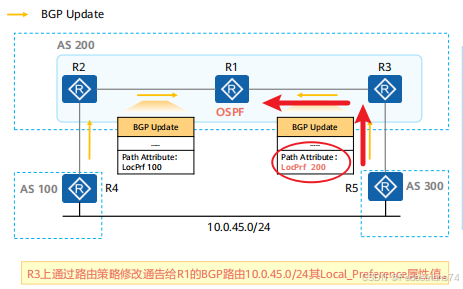

1.Local_Preference：本地优先级，可以通过命令display bgp routing-table查看——LocPrf

来源：AS外的路由进入到本AS时，由边界路由自动添加，默认Local_Preference值为100

作用：边界路由器通知AS内部的其他路由器，哪条路由时离开本AS的首选路径，数值越大越优先

特点：

        ①EBGP邻居之间不会发送，IBGP之间传递会携带

        ②通过命令bgp default local-preference 200 可以修改或者通过路由策略修改

2.Atomic_aggregate

作用：路由聚合后才会出现，用于通知其他路由器，传递的路由是危险的，因为路由聚合会导致明细的路由携带的路径属性丢失

可选过渡！！！！———————————————————————————————————

1.Aggregator

作用：路由聚合后才会出现，用于标记路由聚合行为发生在哪个AS及哪台BGP路由器上

该属性会携带着聚合路由器所在的AS号，以及该路由器的router-id

2.Community：团体属性

本质上是路由的标记，可以直接针对标记做一些操作或者策略

1.可以简化操作，提升效率        2.可以实现复杂的路由传递的需求

公认团体属性：有固定含义的团体属性

团体属性名称	团体属性号	说明
Internet	0(0x00000000 )	设备在收到具有此属性的路由后，可以向任何BGP对等体发送该路由。缺省情况下，所有的路由都属于Internet团体，默认的
No_Advertise	4294967042(0xFFFFFF02)	设备收到具有此属性的路由后，将不向任何BGP对等体发送该路由
No_Export	4294967041(0xFFFFFF01)	设备收到具有此属性的路由后，将不向AS外发送该路由
No_Export_Subconfed	4294967043(0xFFFFFF03)	设备收到具有此属性的路由后，将不向AS外发送该路由，也不向AS内其他子AS发布此路由

可选非过渡！！！———————————————————————————————————

1.MED

BGP没有cost的概念，MED类似于BGP的开销

来源：由AS内部运行的IGP协议开销继承而来

作用：通知其他AS的路由器，那条路由是进入本地AS的首先路径，路由优选数值越小越优先

传递原则：不会跨AS传递，其他情况都可以

———————————————————————————————————————————

反射器--RR

作用：打破水平分割（水平分割是一个机制），实现把路由从IBGP发给IBGP(联邦联盟)

角色：1.反射器RR    2.客户端client

特点：

1.只有反射器知道自己是反射器，以及自己的客户端是谁，客户端全程闭眼玩家

2.反射器该干的事得干（I到E，E到E，E到I）

3.非客户不能反射给另一个非客户，其他都可以（客户面子大）

———————————————————————————————————————————
2.Originator-ID：起源者ID

作用：反射器防环

只有一台反射器不会环路的，因为水平分割，只有多台会环路

原理：由第一台接收到路由的反射器添加，添加路由产生者的router-id，当路由产生者的又一次接收到了这条路由，会检查该字段，发现跟自己的router-id一致，所以不接收

3.Cluster-List：反射器列表

作用：反射器防环

原理：每台反射器都会把自己的router-id，添加到该属性，接收到路由后会检查该属性，有没有自己的router-id，如果有则不接收

Preferred-Value！！！————————————————————————————————

Preferred-Value(协议首选值)是华为设备的特有属性，华为的亲儿子

Preferred-Value优先级最高的，最优的！！！

特点：

1.本地有效，不会对其他设备传递

2.越大越优先，默认0，取值范围是0~65535

3.通过命令或者路由策略可以调整该属性，用于控制路由优选，Preferred-Value只能在路由器本地配置，而且只影响本设备的路由优选。该属性不会传递给任何BGP对等体

14.BGP路由优选！！！！！！！！！！！！！！！！！！！！！！！

13条选路原则：（小口诀：“漂亮老男人”）

“漂亮”比谁大，“老男人”比谁小——0~8条规则

        漂——P——Prefered-Value

        亮——L——Local_Preference

        老 ——L——本地始发优于其他

            ——A——AS_Path  比小

            ——O——Origin  network>import

        男人——M——MED  比小

               ——E——EBGP路由优先级高于IBGP路由

               ——N——Next_Hop的IGP度量值最小的路由

0.丢弃下一跳不可达的路由（默认规则）

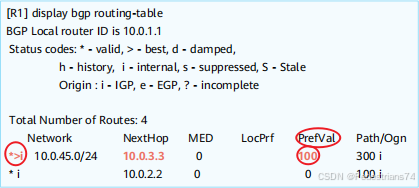

1.优选Prefered-Value属性值最大的路由（亲儿子）

peer 10.0.3.3 preferred-value 100

2.优选Local_Preference属性值最大的路由（本地优先级）

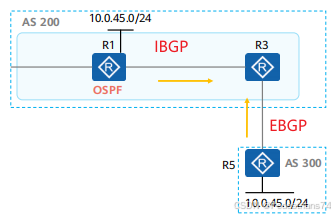

3.本地始发的BGP路由优于从其他对等体学习到的路由

        本地始发的路由优先级：优选手动聚合>自动聚合>network>import>从对等体学到的

手动聚合：人为去计算

R3上配置两条静态路由，将静态路由通过import-route注入到BGP，并通过aggregate命令进行手动聚合，同时增加关键字detail-suppressed抑制明细路由的对外通告

R3上执行如下操作:
ip route-static 10.0,45.0 255,255.255.128 null0
ip route-static 10.0.45.128 255,255.255.128 null0
bgp 200
aggregate 10.0.45.0 255.255,255.0 detail-suppressed
import-route static

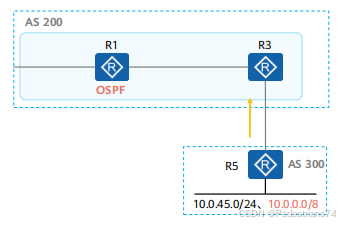

自动聚合：不建议使用，会聚合成 / 8 ，聚合不精准，使用summary automatic触发

R3上执行如下操作:
ip route-static 10.0.45.0 255,255.255.128 null0
ip route -static 10.0.45.128 255.255.255.128 null0

bgp 200
summary automatic
import-route static

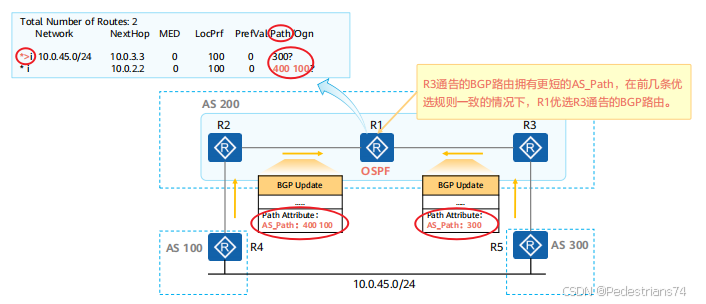

4.优选AS_Path个数最少的路由

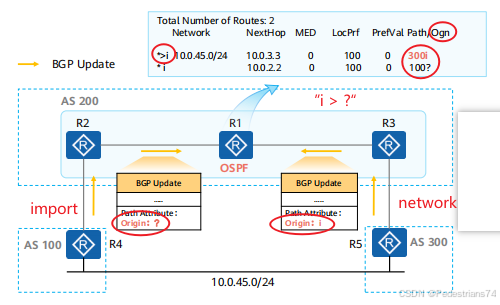

5.优选Orgin属性最优的路由

Origin属性信按优先级从高到低的排列是IGP、EGP及Incomplete

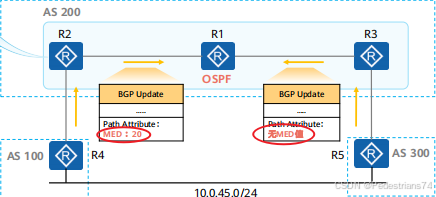

6.优选MED属性值最小的路由

7.优选从EBGP对等体学来的路由(EBGP路由优先级高于IBGP路由)

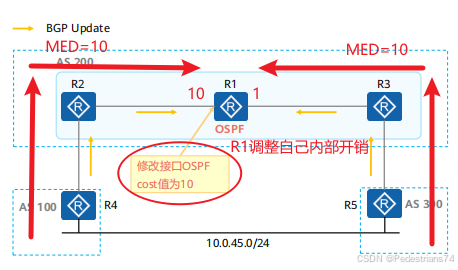

8.优选到Next_Hop的IGP度量值最小的路由

        OSPF开销越小越优先

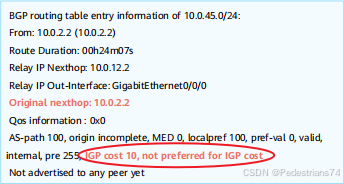

R1通过display bgp routing-table 10.0.45.0 24 查看BGP路由的详细信息，下一跳10.0.2.2的BGP路由其IGPcost值变为了10，而下一跳为10.0.3.3的BGP路由其IGP cost为默认值1，所以R1优选下一跳为10.0.3.3的路由
在R1的路由详细信息中可以看到如下内容：not preferred for lGP cost。表明该路由因为IGP cost未被优选

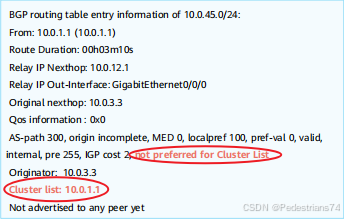

9.优选Cluster_List最短的路由

R2看到的从R3过来的Cluster_List为0，从R1过来的为R1的router id，越少越优先，上面空的为优

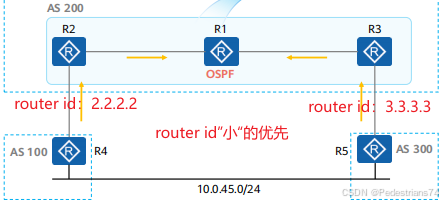

10.优选Router_ID最小的设备R3通告的路由

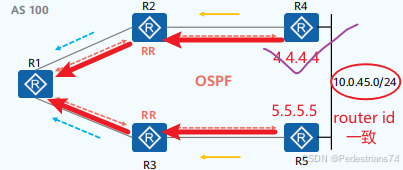

11.优选Orginator_ID最小的设备通告的路由

router_id一致，比较起源者id

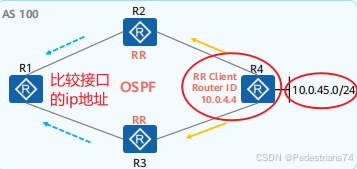

12.优选具有最小!P地址的对等体通告的路由

BGP默认没有等价路由，根据选路原则一定能选出一条最优，满足“漂亮老男人”的时候可以做等价，使用一条命令：maximum load-balsndng lbgp 2，最多支持16条路径

OK了，短暂的先结束一下咯~~~
