周立功zcanpro上位机使用之_实时曲线分析_信号记录器

 先说一下信号记录器这个功能有什么用途，加载DBC数据库文件以后，设置好信号记录器，可以捕捉记录你想要的报文解析出来的某个值导出后保存在本地；(比如在某个时间段解析到的ECU过压/过流/欠压数值多少次)

1，连接启动zcanpro软件，在高级功能里面找到实时曲线分析；

2，到实时曲线分析页面后，需要先新建面板，加载DBC，再添加信号记录器，然后把要统计触发的信号拖到它的框里面，设置好保存路径还有触发值的范围，就可以开始监控记录了；

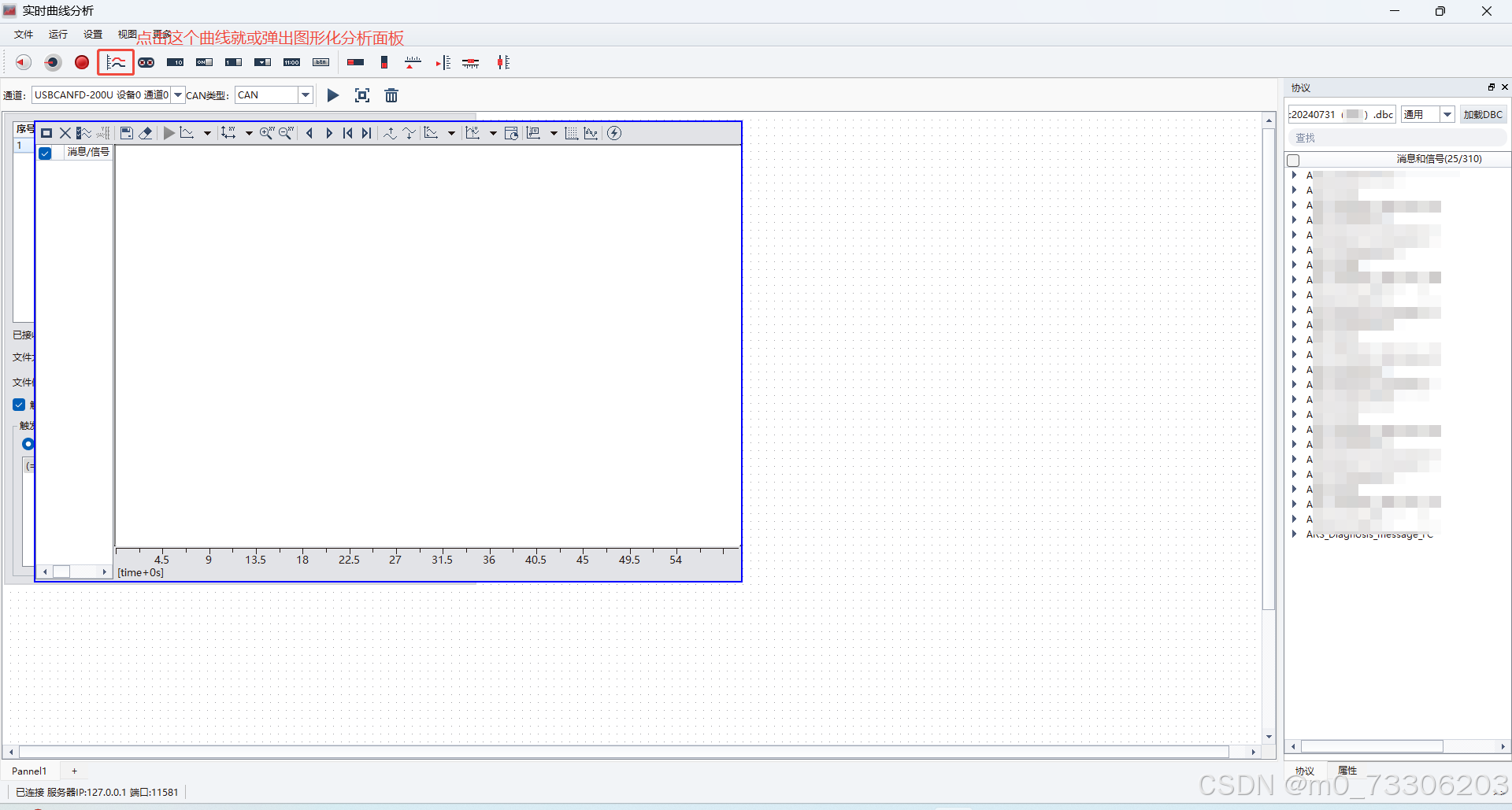

3，在这个页面当然也可以添加图形化分析，点曲线图就会弹出曲线分析的面板了，还是把需要的信号从右侧栏拖过来，至于面板上面的功能小图标怎么用，鼠标放在上面都有中文注释就知道它是干什么用的功能了；

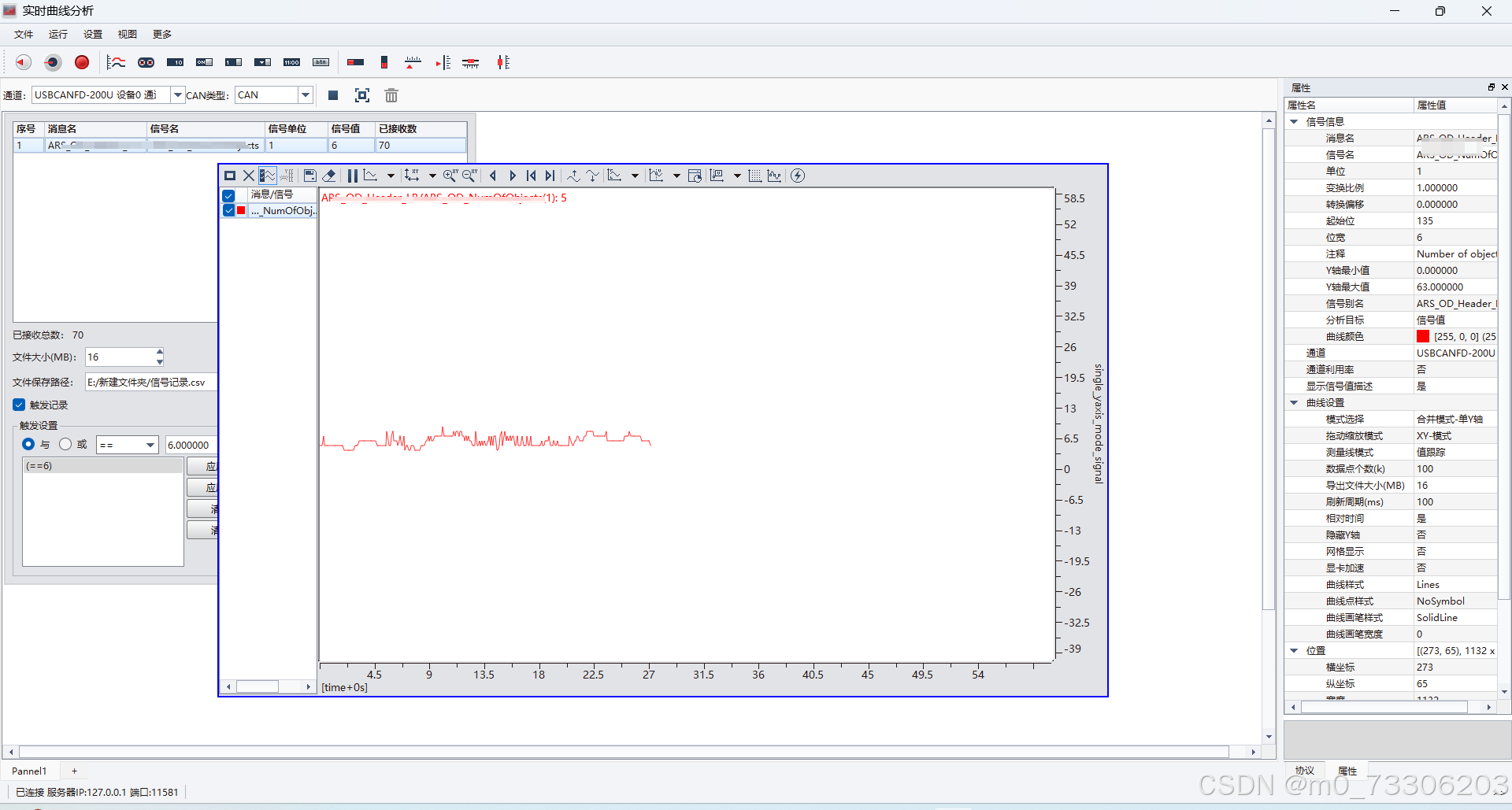

4，图像化分析面板如下图，可以添加多个信号值来监控；

另外页面上面还有如仿真的小工具面板，灯，计时器，表盘，数值信号发送器等，也都是可以用的，这个比较简单，没有canoe需要注入脚本，也是值触发就会有信号动，还有它的UDS诊断功能模块，可用的功能还是比较多的，相对于一般的can盒功能够多，再较于canoe类似工具简单，适合没有很高复杂化的测试过程来用肯定是够的，而且对于新手比较友好，操作简单，全中文也易理解。
