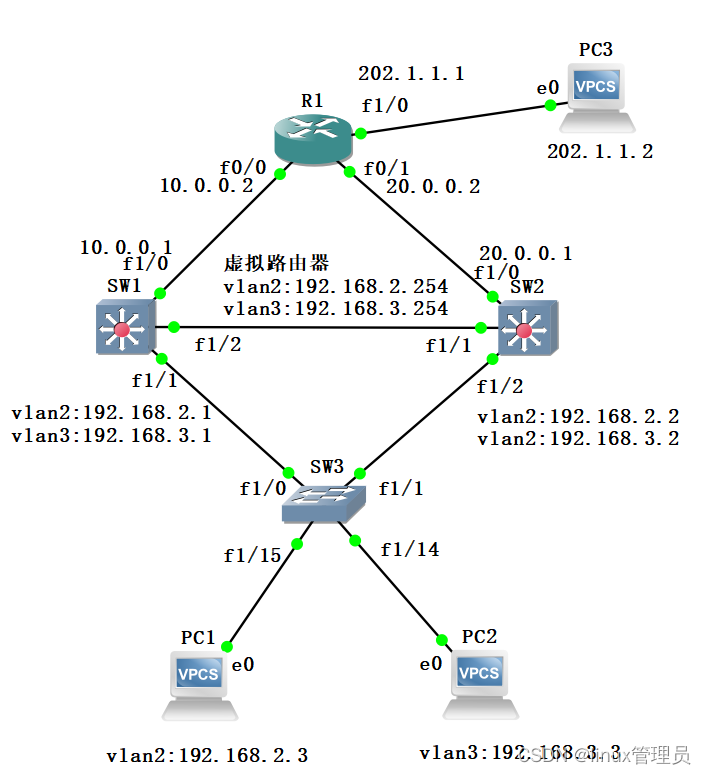

热备HSRP搭建

一、由下往上逐一做基础配置

1、配置PC1和PC2的ip和网关

PC1> ip 192.168.2.3 192.168.2.254

Checking for duplicate address...

PC1 : 192.168.2.3 255.255.255.0 gateway 192.168.2.254

PC2> ip 192.168.3.3 192.168.3.254

Checking for duplicate address...

PC1 : 192.168.3.3 255.255.255.0 gateway 192.168.3.254

1. 配置SW3

SW3#conf t

SW3(config)#vlan 2

SW3(config-vlan)#vlan 3

SW3(config-vlan)#exit

SW3(config)#int f1/15

SW3(config-if)#sw ac vlan 2

SW3(config-if)#int f1/14

SW3(config-if)#sw ac vlan 3

SW3(config-if)#int f1/0

SW3(config-if)#sw mo tr

SW3(config-if)#int f1/1

SW3(config-if)#sw mo tr

1. 配置SW1

SW1#conf t

SW1(config)#vlan 2

SW1(config-vlan)#vlan 3

SW1(config-vlan)#exit

SW1(config)#int f1/1

SW1(config-if)#sw mo tr

SW1(config-if)#int f1/2

SW1(config-if)#sw mo tr

SW1(config-if)#int f1/0

SW1(config-if)#no sw

SW1(config-if)#ip add 10.0.0.1 255.0.0.0

SW1(config-if)#no sh

SW1(config-if)#exit

SW1(config)#ip route 202.1.1.0 255.255.255.0 10.0.0.2

SW1(config)#ip route 202.1.1.0 255.255.255.0 20.0.0.2

<
