关于数字信号与图像处理——基于C/C++编程实现直方图均衡化与卷积滤波

在现代图像处理领域，图像增强与过滤技术是不可或缺的工具，广泛应用于医学图像分析、卫星图像处理、计算机视觉等多个领域。本篇博客将从数字信号与图像处理的角度，探讨如何通过C/C++编程实现两种经典的图像处理算法：直方图均衡化（Histogram Equalization, histeq）与卷积滤波（Convolution Filtering, imfilter）。

---

1. 基本概念

直方图与图像增强

图像的直方图是图像像素值的分布图，展示了各个灰度级出现的频率。通过分析直方图，可以对图像进行增强处理。直方图均衡化是一种常见的图像增强方法，通过调整图像像素的分布，使得图像的亮度更加均衡，从而提升图像的对比度。

卷积与滤波

卷积滤波是一种常见的图像处理操作，通过一个卷积核与图像进行运算，从而实现对图像的平滑、锐化、边缘检测等效果。常见的卷积滤波器包括高斯滤波、均值滤波等。

2. 直方图均衡化（histeq）

2.1 计算图像的直方图

主要思路：通过遍历图像的每一个像素，并统计每个灰度级出现的次数来完成

void calculate_histogram(const unsigned char* image, int width, int height, int* hist) {
    // 初始化直方图数组
    memset(hist, 0, 256 * sizeof(int));

    // 遍历图像计算灰度直方图
    for (int i = 0; i < width * height; i++) {
        hist[image[i]]++;
    }
}

2.2 计算累积分布函数（CDF）

void calculate_cdf(int* hist, int* cdf, int total_pixels) {
    cdf[0] = hist[0];
    for (int i = 1; i < 256; i++) {
        cdf[i] = cdf[i - 1] + hist[i];
    }

    // 归一化CDF
    for (int i = 0; i < 256; i++) {
        cdf[i] = (cdf[i] * 255) / total_pixels;
    }
}

2.3 应用直方图均衡化

主要思路：通过CDF对图像进行映射，得到均衡化后的图像。

void histeq(unsigned char* image, int width, int height) {
    int hist[256], cdf[256];
    calculate_histogram(image, width, height, hist);

    int total_pixels = width * height;
    calculate_cdf(hist, cdf, total_pixels);

    // 将均衡化后的像素值应用到图像
    for (int i = 0; i < width * height; i++) {
        image[i] = cdf[image[i]];
    }
}

3. 卷积滤波（imfilter）

3.1 卷积操作的基本原理

卷积操作可以通过以下公式描述：

其中，kernel是卷积核，image是输入图像，output是滤波后的输出图像。

3.2 实现卷积滤波

主要思路：核心是遍历图像的每个像素，并对每个像素周围的邻域进行卷积操作。对于边界像素的处理，可以使用零填充（zero-padding）或者复制边缘像素。

void imfilter(unsigned char* image, unsigned char* output, int width, int height, int* kernel, int kernel_size) {
    int offset = kernel_size / 2;

    for (int y = offset; y < height - offset; y++) {
        for (int x = offset; x < width - offset; x++) {
            int pixel_value = 0;

            for (int ky = -offset; ky <= offset; ky++) {
                for (int kx = -offset; kx <= offset; kx++) {
                    int img_x = x + kx;
                    int img_y = y + ky;
                    int kernel_value = kernel[(ky + offset) * kernel_size + (kx + offset)];
                    pixel_value += image[img_y * width + img_x] * kernel_value;
                }
            }

            // 限制像素值在0-255范围内
            output[y * width + x] = std::min(std::max(pixel_value, 0), 255);
        }
    }
}

4. 运行结果

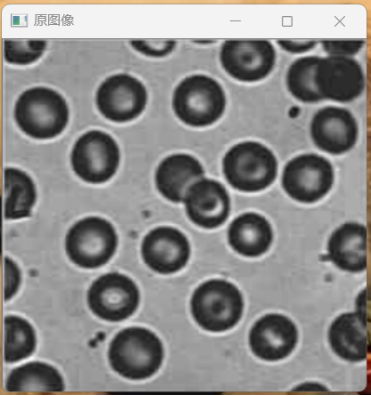

①原图像：

②直方图均衡化后的图像：

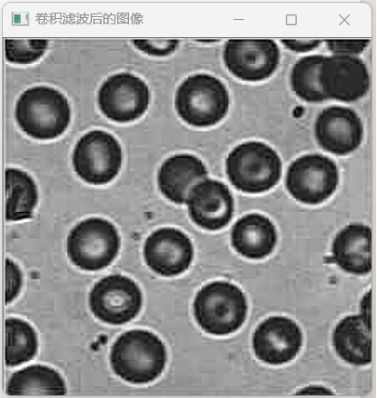

③卷积滤波后的图像：

5. 学习小结

本篇博客通过C/C++实现了两个经典的图像处理算法——直方图均衡化和卷积滤波。其实，这两个算法虽然很基础，但它们在图像处理中的作用非常重要，很多更复杂的技术都建立在这些基本操作之上。

首先，直方图均衡化的核心思想是调整图像的亮度分布，使得图像的对比度更好，细节更加清晰。实际上，我们就是通过调整图像的灰度值分布，让原本集中在某个范围的灰度值，分布得更加均匀。很多时候，图像的质量受限于对比度，尤其是在光照不均的情况下，直方图均衡化可以有效地增强图像细节，提升可视性。

然后是卷积滤波，这个其实是图像处理中的“万能工具”。通过卷积操作，我们可以对图像进行各种处理，比如平滑（减少噪声）、锐化（突出边缘）等。卷积核的设计直接决定了我们想要得到什么效果。比如，均值滤波就是一种非常简单的卷积操作，通过一个均匀的滤波器来让图像变得更平滑；而高斯滤波则是为了更好地去噪，通常用来处理那些有噪点的图像；锐化滤波则能够让图像中的细节和边缘更加突出。

说实话，这些基本操作看起来好像简单，但它们在实际应用中非常强大，尤其是在像医学影像、卫星图像或者计算机视觉等领域。例如在医学图像中，直方图均衡化可以帮助医生更清楚地看到组织的细节，而卷积滤波可以用来减少图像中的噪声或者突出病变区域。

虽然本篇博客的内容是图像处理中的基础部分，但它们给了我一个很好的视角去理解图像如何“被看见”和“被处理”。在未来的图像处理或者计算机视觉的研究中，这些基础算法依然是不可或缺的，我们可以基于它们不断改进，或者结合更先进的技术来解决更复杂的问题。
