蓝桥杯嵌入式——测量两路PWM频率和占空比

原理：在通道1，TIM_CH1上会输入PWM波，在每个上升沿来的时候会发生三个动作，第一个动作会触发一个中断，第二个动作会把CNT计数值捕获，第三个动作会把CNT的值清0，

要测量占空比则需要打开TI1FP2，通道2，这样当第一次下降沿触发时通道二的捕获寄存器就会记录此时的计数值

①当第一个上升沿产生时，产生中断，捕获CNT的值存入通道1捕获寄存器，接着清零CNT值

②产生第一个下降沿，产生中断，捕获CNT的值存入通道2捕获寄存器

③产生第二个上升沿，产生中断，捕获CNT的值存入通道1捕获寄存器，清零CNT的值

STM32CubeMX配置生成源码

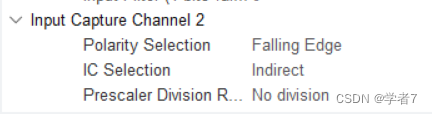

TIM2和TIM3通道2设置成交叉模式，下降沿触发，非直连

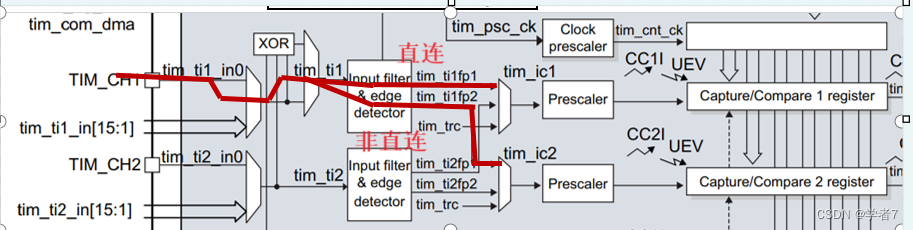

直连与非直连的区别

生成源代码

Keil主代码编写

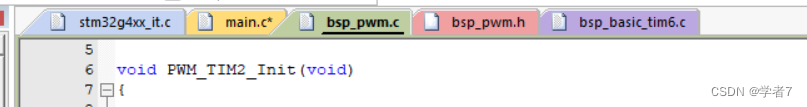

把TIM2和TIM3的初始化配置重新粘贴

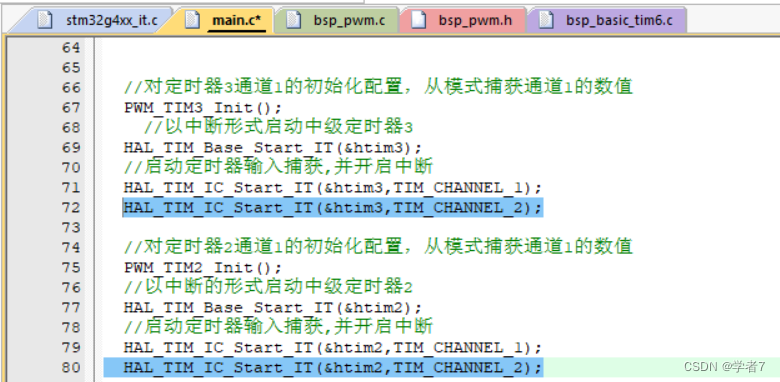

启用定时器捕获通道二

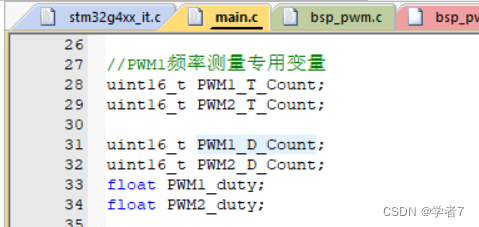

创建变量PWM1_D_Count和PWM2_D_Count用来存放两个定时器通道2下降沿捕获到的数值

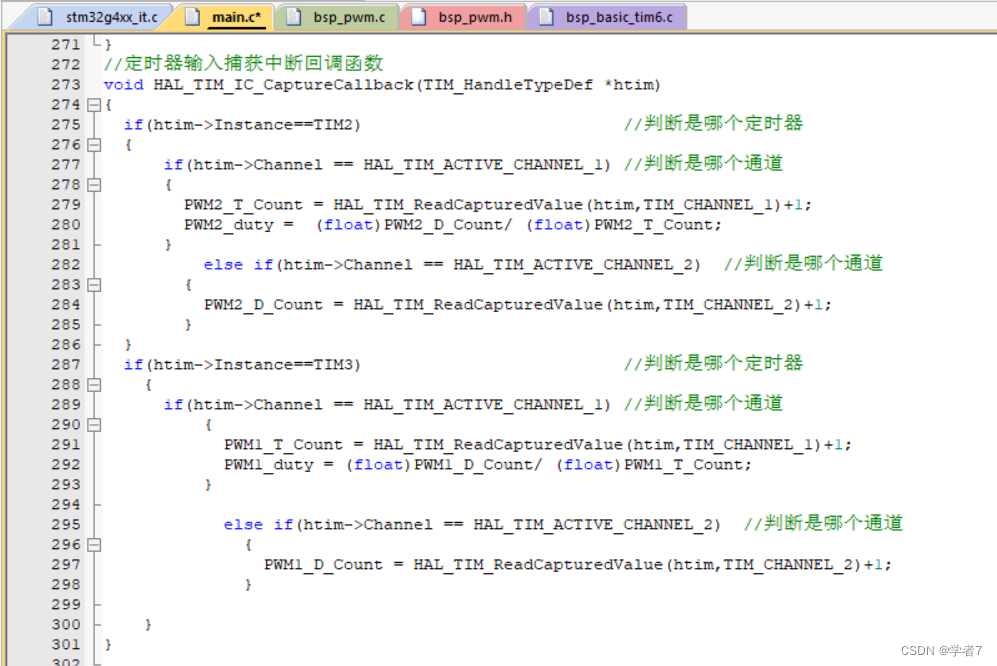

如下图所示为输入捕获回调函数，

创建变量PWM_duty用来存放占空比的值（浮点型）

在回调函数中读取通道2下降沿触发时捕获到的计数值

通过公式计算：占空比＝周期/高电平持续时间

               PWM1_duty = (float)PWM1_D_Count/ (float)PWM1_T_Count;（注意要转换为浮点型)

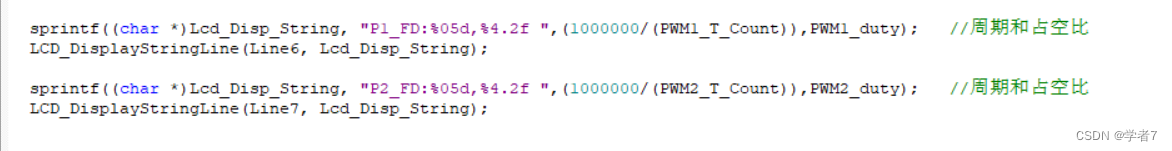

LCD显示（保留小数点后两位，最后测得占空比的值在0.5左右为正常）
