引擎下ugui源码路径：Unity\Hub\Editor\2020.3.33f1c2\Editor\Data\Resources\PackageManager\BuiltInPackages\com.unity.ugui\Runtime\UI\Core

项目下ugui源码路径：Library\PackageCache\com.unity.ugui@1.0.0\Runtime\UI\Core

ugui编辑器显示控制路径： Library\PackageCache\com.unity.ugui@1.0.0\Editor\UI

建议把源码复制2份出来，一份备份，一份修改，复制出来修改是因为该路径下不允许直接保存，但可以使用管理员权限替换文件

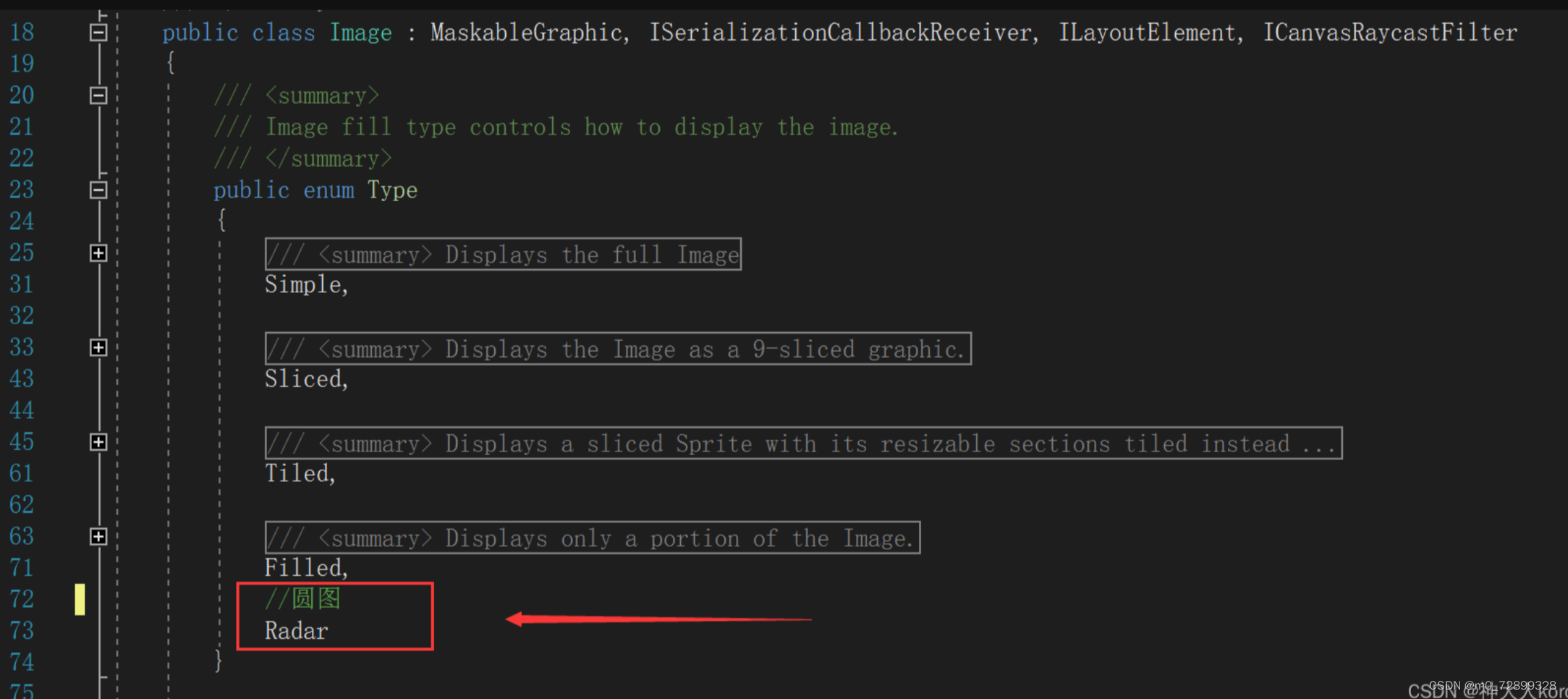

1.首先给源码下添加新的枚举属性

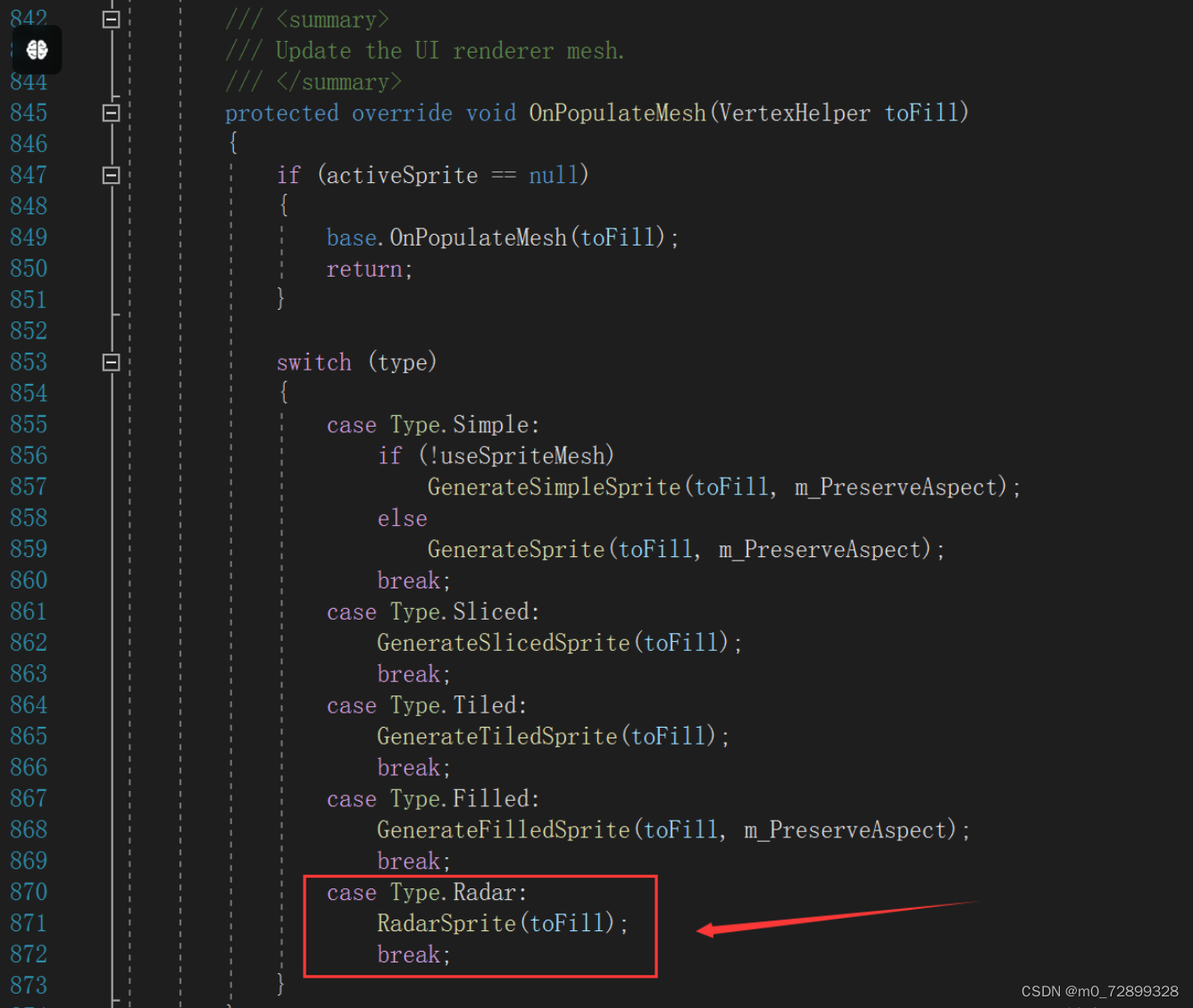

2.在源码填充网格方法下添加新的方式

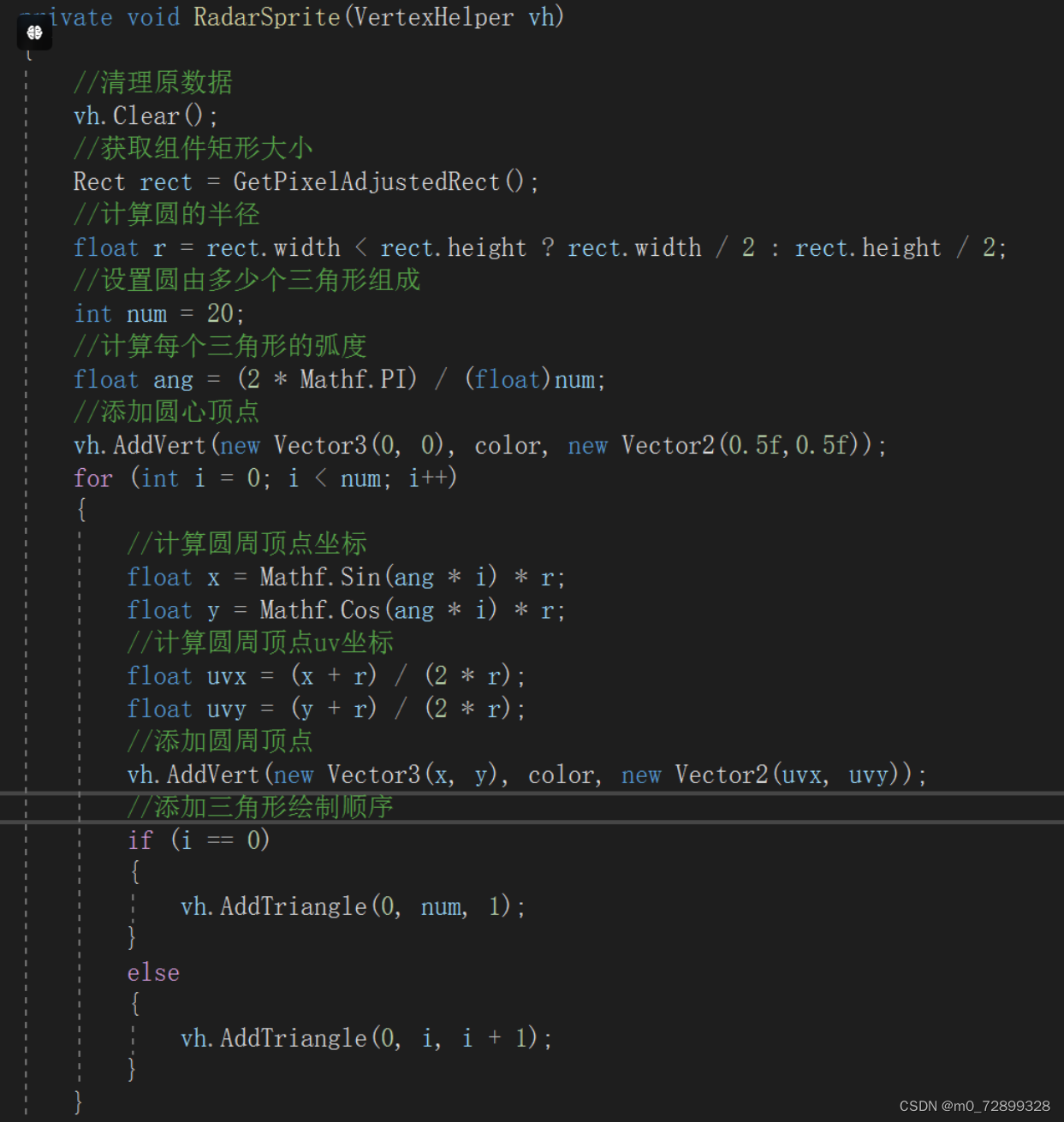

3.在源码下补充一个画圆型网格的方法

这样image组件就已经拥有了显示圆形的功能，如果在引擎编辑器中仍不可见，可能因为image组件显示的属性是由ImageEditor脚本控制的，需要做对应修改
