04FPGA组合逻辑—多路选择器（二选一）

目录

1. 理论

2. 实操

2.1 硬件资源

2.2 程序设计

2.2.1 模块框图

2.2.2 波形图绘制

2.2.3 rtl代码

2.2.4 验证

3.总结

---

1. 理论

       多路选择器又称数据选择器、多路开关。在选择变量控制下，从多路数据输入中选择某一路数据送至输出端。多路选择器是 FPGA 内部的一个基本资源，主要用于内部信号的选通。

2. 实操

实验目标：  设计并实现 2 选 1 多路选择器，功能是通过选通控制信号 S 确定选通 A 路或 B 路作为信号输出。当选通控制信号 S 为 1 时，信号输出为 A 路信号；当选通控制信号 S 为 0时，信号输出为 B 路信号。

2.1 硬件资源

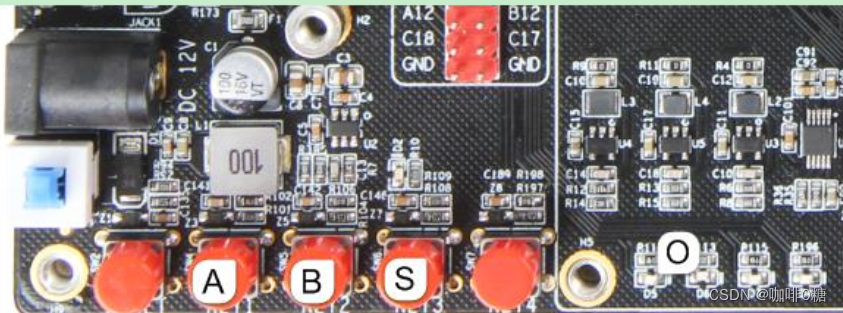

       开发板上的按键和 LED 灯进行 2 选 1 多路选择器的验证，选取 KEY1、KEY2、 KEY3 分别作为信号 A、信号 B 和选通信号 S 的信号输入；以 LED 灯 D5 作为信号输出 ，如下图所示。

     按键未按下为高电平、按下为低电平； LED 灯高电平点亮。

2.2 程序设计

2.2.1 模块框图
