VLAN实验

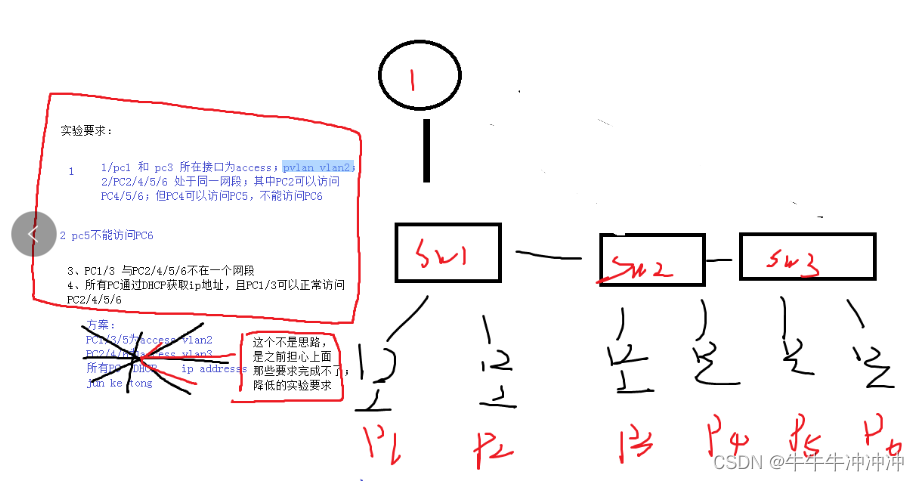

实验要求：

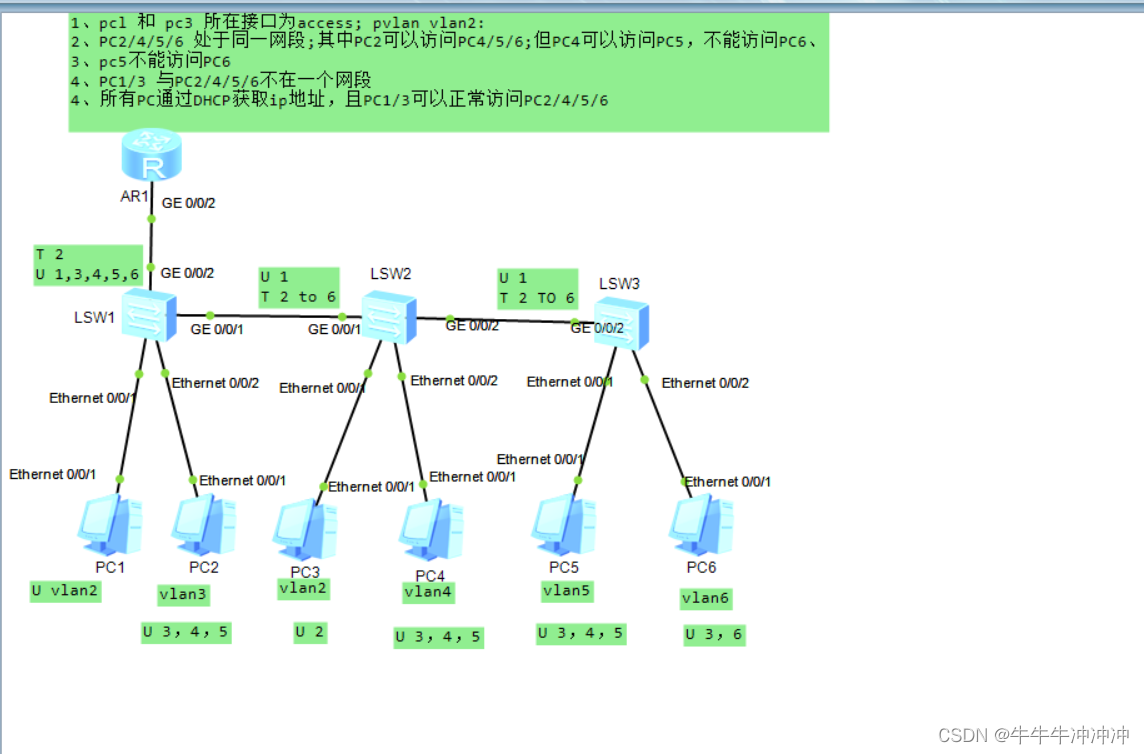

拓扑图：



实验步骤:

• vlan划分
• 交换机接口选择配置
• DHCP应用，hybrid接口配置

一、vlan划分，由于pc1和3属于同一个网段，故均属于vlan。而2，4，5，6因为内部规则，故将其划分为vlan3，vlan4，vlan5，vlan6.其中vlan4和vlan5特性一致。

[sw1]vlan batch 2 to
[sw1]vlan batch 2 to 6
[sw1-Ethernet0/0/1]port link-type access
[sw1-Ethernet0/0/1]port default vlan 2  (vlan2 上的access接口配置与其相同）

[sw1-Ethernet0/0/2]port hybrid untagged vlan 3 to 5（在e0/0/2接口上，弹开标记）
[sw1-Ethernet0/0/2]port hybrid pvid 3（标记3位，若进入交换机没带标签，则自动为其分配3标签，若带标签，则只有3标签可以通过）

[sw1-GigabitEthernet0/0/1]port link-type trunk （配置0/0/1为trunk干道）
[sw1-GigabitEthernet0/0/1]port trunk allow-pass vlan all（允许带有任意vlan标签的流量通过）

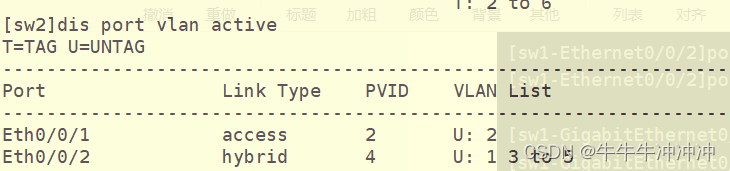

hybrid可以配置与trunk干道相同的标示。
[sw3-GigabitEthernet0/0/2]port hybrid tagged vlan 2 to 6



其他两种路由器配置方式与其相同。







 二、配置完成接入层后，在SW1上配置。原因是，由于vlan3，4，5，6本质属于同一网段，但由于交换机上的规则将其分开。在交换机上配置时，需将vlan1，3，4，5，6都进行弹出标签配置，这样都可以接入物理接口进行管理，负责则需要建立四个不同的子接口。而vlan2则在子接口上管理。

[r1]int g0/0/2
[r1-GigabitEthernet0/0/2]ip add 192.168.2.1 24（vlan1，3，4，5，6在物理接口上管理）
[r1-GigabitEthernet0/0/2.1]dot1q termination vid 2（vlan2在子接口上进行管理，由于其标签为T）
[r1-GigabitEthernet0/0/2.1]ip add 192.168.1.1 24
[r1-GigabitEthernet0/0/2.1]arp broadcast enable （sicso厂家默认打开）
[r1-GigabitEthernet0/0/2.1]q



三、DHCP地址池配置

[r1]ip pool a
[r1-ip-pool-a]network 192.168.1.0 mask 24
[r1-ip-pool-a]gateway-list 192.168.1.1
[r1-ip-pool-a]q

[r1]ip pool b
[r1-ip-pool-b]network 192.168.2.0 mask 24
[r1-ip-pool-b]gateway-list 192.168.2.1
[r1-ip-pool-b]q

[r1]int g 0/0/2
[r1-GigabitEthernet0/0/2]dhcp select global
[r1]int g0/0/2.1
[r1-GigabitEthernet0/0/2.1]dhcp select  global

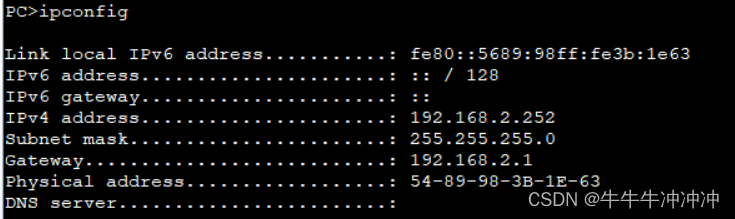

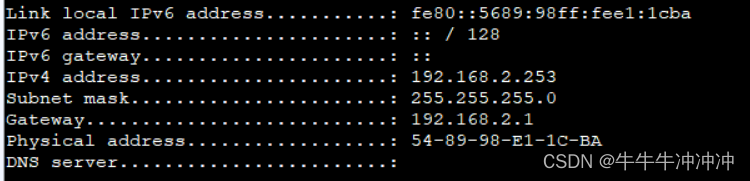

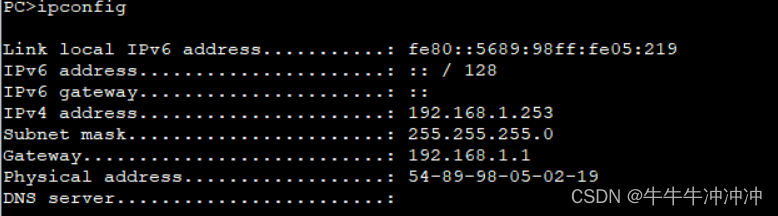

此时，查看PC1，PC5，PC6的地址。

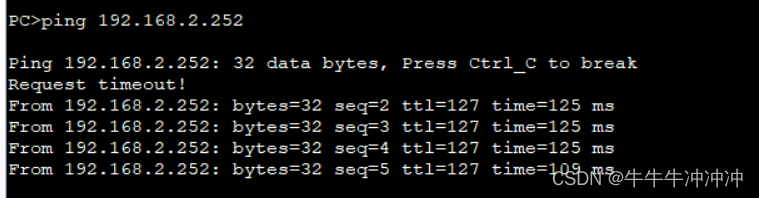

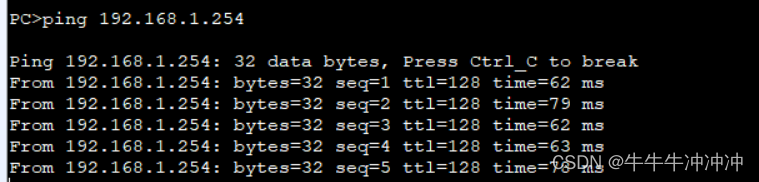

 四、进行ping实验。





 至此，实验结束
