SWMM如何批量绘制管网拓扑图

好长时间没登录网站了，看到好多小伙伴给我留言

我又来学习了，之前学了一段时间的SWMM，总感觉管网拓扑图的绘制好麻烦啊，遇到模拟的区域比较大的地方，一个个绘制好麻烦，而且绘制得还歪歪扭扭，与实际的也不相符合。于是，我就想有没有更简便的方法，结果还真被我找到了。

利用的插件是大牛提供的（此处忘记名称了），真是非常感谢

接下来就是步骤了

1.1.节点的绘制方法

(1)CAD图自动转换到SWMM

1、CAD图的前处理

在拿到管网区域图，了解我们所需要的管线及汇水面积，将该区域的管网及管网信息截取新生成一张CAD图（以防用插件将CAD图导出后，CAD崩掉）。

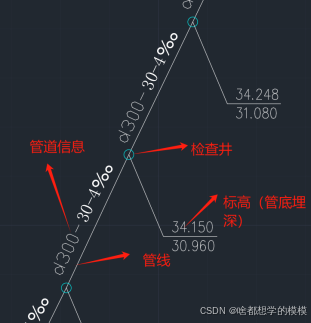

CAD图纸所需要的信息，包括：管线、管径信息、检查井和标高等信息，分别放在对应的图层。

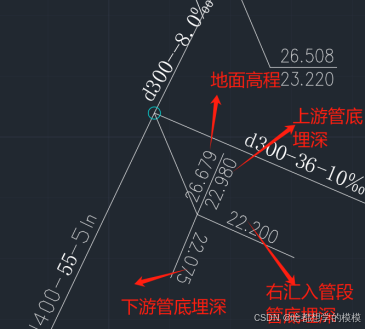

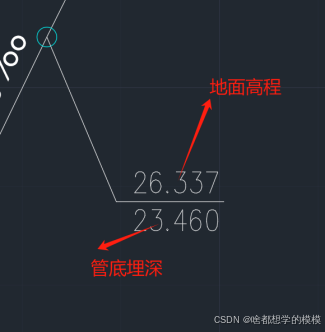

在管线交汇处，标高信息要根据管线走向绘制，标高线的管线上为地面高程，下方为管底埋深。

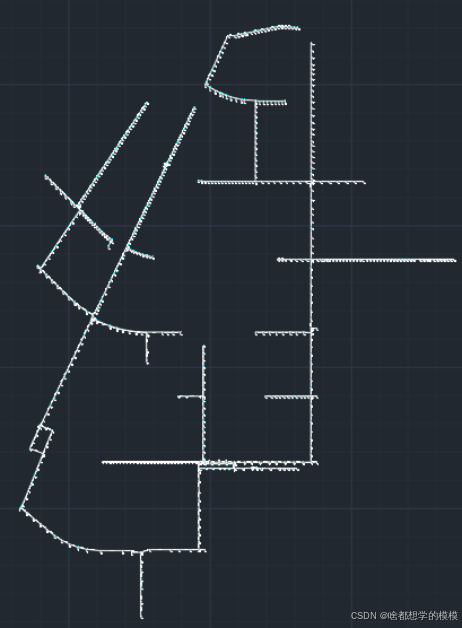

整个管网信息经过提取后的图片如下图所示。

（2）CAD转SWMM插件的应用

①CAD插件安装与加载

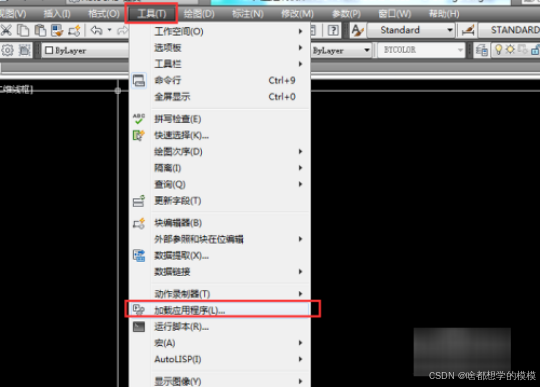

先介绍一下，CAD加载插件的方法，打开AutoCAD，在工具栏中选择【工具】－【加载应用程序】。

（https://zhidao.baidu.com/question/570739630899759044.html）

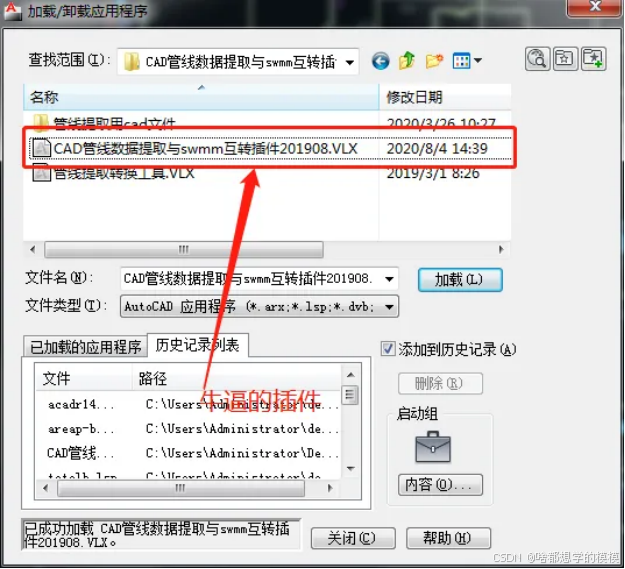

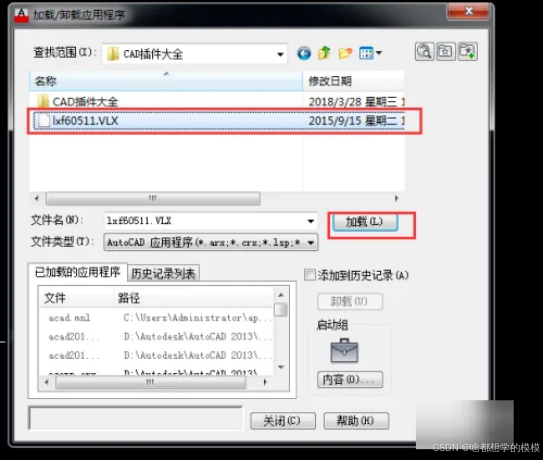

在弹出的加载／卸载应用程序对话框中，选择要安装的插件，然后点击你要安装的插件，点击【加载】。

窗口左下角提示已经加载，点击启动组中的【内容】，在弹出的启动组对话框中，点击【添加】，再一次找到要安装插件的安装路径，点击【添加】。这样就可以不用重复加载插件。插件安装成功后，在CAD的命令栏输入GXTQ，打开插件。

②插件的使用

首先，我们将插件应用至CAD中，插件的界面如下。这个插件主要是提取管线、管径、标高的，如果项目较大，汇水分区较多，可以节约很多时间。
