Can相关知识

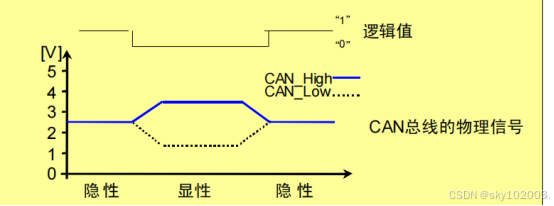

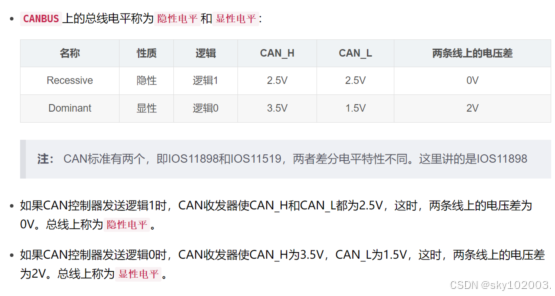

Can通信是串行（串行和并行）异步（无时钟信号线）半双工（同一时间只允许一端进行通信），采用差分信号（USB、HDMI、RS485等等），CAN时钟频率是36MHz，改在挂载在APB1外设。

1.SO标准化的CAN协议

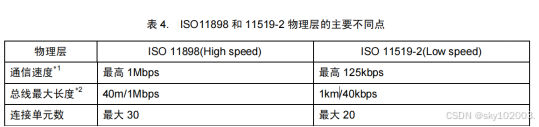

CAN 协议经 ISO 标准化后有 ISO11898 标准和 ISO11519-2 标准两种。ISO11898 和 ISO11519-2 标准对于数据链路层的定义相同，但物理层不同。

(1) 关于 ISO11898

ISO11898 是通信速度为 125kbps-1Mbps 的 CAN 高速通信标准。

目前，ISO11898 追加新规约后，成为 ISO11898-1 新标准。

(2) 关于 ISO11519

ISO11519 是通信速度为 125kbps 以下的 CAN 低速通信标准。

ISO11519-2 是 ISO11519-1 追加新规约后的版本。

2.Can的优缺点

优点：

高可靠性：CAN协议具有出色的错误检测和错误处理机制，能自动识别并纠正通信错误，提高了系统的可靠性。

抗干扰性强：CAN采用差分信号传输，能有效抵抗外界电磁干扰，适合在噪声较大的环境中使用。

实时性强：CAN具有优先级控制，消息传输的优先级由标识符决定，确保高优先级的消息能优先传输，非常适合实时性要求高的系统。

多节点通信：CAN允许多个节点（设备）共享总线进行通信，不需要中央控制器，每个节点都可以作为发送者或接收者。

低成本：硬件实现简单且成本较低，适合大规模部署。

缺点：

带宽有限：CAN的最大传输速率为1 Mbps，虽然适用于大多数实时控制应用，但对于需要高数据带宽的应用（如视频传输），可能无法满足需求。

数据长度有限：CAN协议每个数据帧的最大有效数据长度为8字节，虽然可以通过多帧传输来弥补，但这增加了复杂性。

总线长度限制：CAN的传输距离受到速率的影响。例如，在1 Mbps速率下，传输距离通常限制在40米以内；速率降低时，传输距离可增加。

无传统的网络拓扑结构：虽然多节点通信是CAN的一个优点，但其采用的“总线型”拓扑方式在某些大型系统中可能不够灵活，且拓扑结构变化会影响通信稳定性。

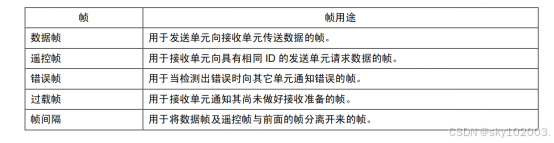

3.五种帧类型

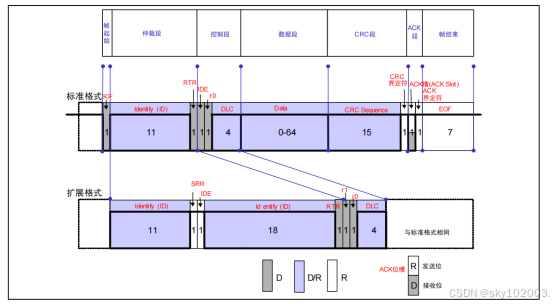

1. 数据帧

7个组成部分：

(1) 帧起始：表示数据帧开始的段。

(2) 仲裁段：表示该帧优先级的段。

(3) 控制段：表示数据的字节数及保留位的段。

(4) 数据段：数据的内容，可发送 0～8 个字节的数据。

(5) CRC 段：检查帧的传输错误的段。

(6) ACK 段：表示确认正常接收的段。

(7) 帧结束：表示数据帧结束的段。

SOF代表起始帧，值为0（显性电平）

Identify代表ID，表示优先级，仲裁

RTR代表请求类型，0为数据帧，1为请求帧（遥控帧）

IDE代表前面ID的长度，值为0时为11位ID，值为1为29为ID，在后面18位补上，如上图所示

r0为空闲位，默认为0

DLC为数据长度，DLC的值为字节，DLC为1即1字节，8比特；DLC为8即8字节，64比特

CRC段即CRC校验码，15位，还有一位CRC界定符，值为1。CRC 顺序是根据多项式生成的 CRC 值，CRC 的计算范围包括帧起始、仲裁段、控制段、数据段。接收方以同样的算法计算 CRC 值并进行比较，不一致时会通报错误。由芯片内部can外设负责。

ACK段分ACK确认位以及ACK界定符，ACK确认位值为1为发送数据端，ACK确认位值为0为接收数据端，ACK界定符值为1。

帧结束长度为7位，每个值恒为1。

4.Can中的过滤器与接收FIFO的作用

Can中有一个主发送邮箱，两个接收FIFO，每个里面均含有三个邮箱，故一共有三个发送邮箱，六个接收邮箱

1. 过滤器（Filter）的作用：

CAN总线的过滤器用于对接收到的CAN消息进行筛选，决定哪些消息可以传递到接收缓冲区（FIFO）。CAN总线通信是多主机的，因此会有很多不同的消息传输。过滤器可以根据消息的ID（或其他参数）决定是否接收该消息，避免处理不必要的消息，从而减少系统负担。

为什么需要过滤器：

避免处理无关数据：在一个复杂的CAN网络中，不同的设备可能会发送各种类型的数据。通过过滤器，只接收对当前设备有意义的消息，减少处理和内存负担。

提高性能：如果没有过滤器，设备必须处理所有收到的消息，消耗更多的处理资源，增加系统负担。而过滤器能有效筛选出需要处理的消息，提升系统效率。

避免消息干扰：通过设置过滤规则，可以防止来自其他设备的无关消息影响设备的正常工作。

2. 接收FIFO（接收先入先出队列）的作用：

接收FIFO用于存储从总线接收到的消息队列。CAN控制器接收到的数据首先进入FIFO队列，然后由软件进行处理。FIFO是一种缓冲区，它遵循先到先服务（FIFO）的原则。

为什么需要接收FIFO：

消息缓存：CAN总线是异步的，接收方可能无法即时处理所有消息。FIFO队列能够缓存接收到的消息，确保数据不丢失。

避免丢失数据：CAN总线速率高，数据量大，如果不使用FIFO缓冲区，当接收端处理不及时时，可能会丢失数据。FIFO队列可以存储多个消息，等处理器有空闲时再逐个取出处理，避免数据丢失。

提高多任务处理能力：通过FIFO，接收端能够处理多个消息，在高负载情况下也不会丢失消息。

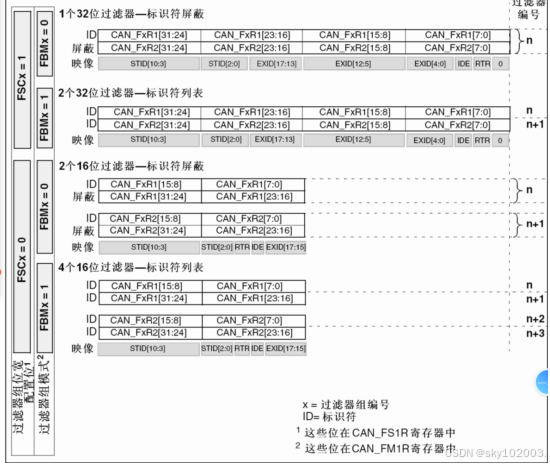

1. 过滤器的两种模式

Can的过滤器有两种模式：掩码模式（IDMASK）和列表模式（IDLIST）。每个filter含有两个32位寄存器FxR1和FxR2（x代表第几个过滤器，zet6是0-13,14个）

每个过滤器可以保存两个或者四个16位数据，一个或者两个32位数据，用于过滤。

列表模式是筛选出总线上的ID，即发送的ID和过滤器内设置的ID一致时会被收入到FIFO的邮箱内，过滤出几个需要的ID。掩码模式是接收的ID位必须与掩码数据为1的位相同，才能被接受，可以接收几组ID。

一般通用为4个16位过滤器，即11位ID+RTR+IDE+默认0（3位），若发送邮箱ID为0x12，则过滤器可用0x12<<5（左移五位）来表示（左移五位相当于只表示ID的值，忽略掉RTR、IDE等内容）。

5.Can的三种工作模式以及正常模式的四种模式

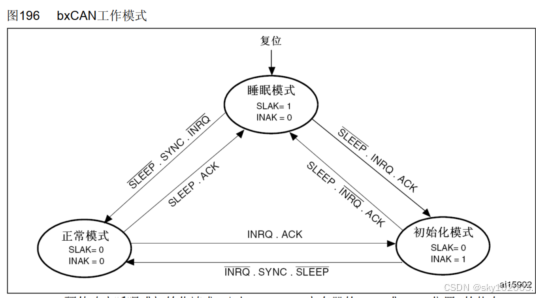

Can有三种工作模式睡眠模式、初始化模式、正常模式。正常模式下又有四种测试模式：正常模式、静默模式、环回模式、环回静默模式。

静默模式下Can不能通过TX发送到Can总线上，只能从Can总线上默认接收，或者使用TX发送给自己的RX。

环回模式下Can不能通过RX接收Can总线上的信息，只能将消息发送到总线上，或者使用TX发送到自己的RX，即回环模式。

环回静默模式下Can既不能将消息发送到总线上，也不能通过总线来接收消息，只能自己给自己发送消息。、

6.Can总线的仲裁

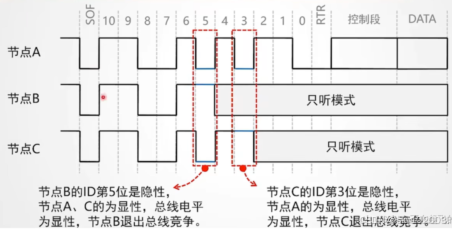

can总线根据显性电平（逻辑0）进行优先仲裁，ID为显性电平时获得优先权，若ID一致，依据RTR位来进行仲裁，数据帧为0是显性电平，相对于遥控帧获得优先权。

7.Can的波特率计算方法

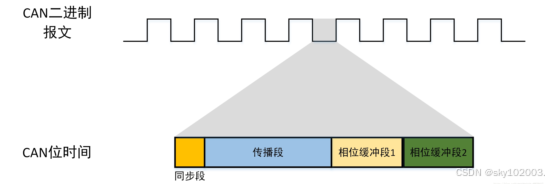

位时序：CAN的每一个位会被分成多个Tq（Time Quanta）

同步段（SS）：占1个TQ

传播时间段（PTS）：占1-8T个q

相位缓冲段1（PPBS1）：占1-8T个q

相位缓冲段2（PPBS2）：占1-8T个q

CAN波特率=APB总线频率(36M)/分频系数/（1+TBS1+TBS2）

TBS1包含了传播段与相位缓冲段1是他们的总和

36/4/18=0.5Mhz=500khz

8.Can的同步方法

Can的同步分为硬同步与再同步，Can采集电平是在相位缓冲段1与相位缓冲段2之间，同步方式分为硬同步与再同步。

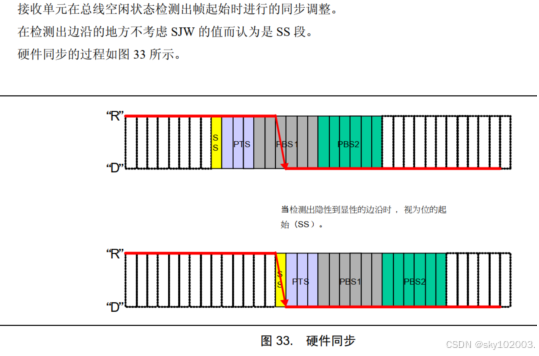

1.硬同步

经过硬同步后，若发送方和接收方的时钟没有误差，则后续所有数据位的采样点必然都会对齐数据位中心附近。

2.再同步

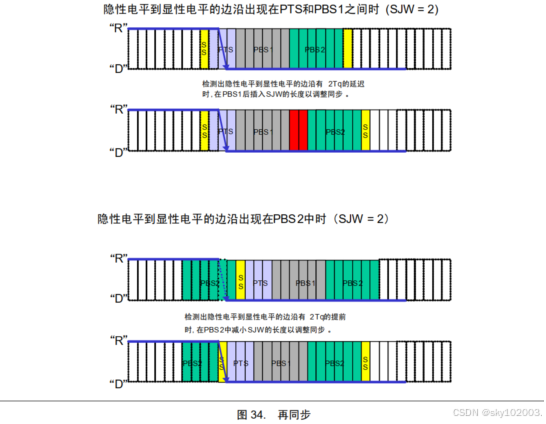

在接收过程中检测出总线上的电平变化时进行的同步调整。

每当检测出边沿时，根据 SJW 值通过加长 PBS1 段，或缩短 PBS2 段，以调整同步。但如果发生了超出 SJW值的误差时，最大调整量不能超过 SJW 值。

9.位填充

当CAN节点发送逻辑电平（显性0或隐性1）为持续相同的5位时，它必须添加一位反向电平。CAN接收节点会自动删除这个新增的额外电平位。

1.位填充是为了防止突发错误而设定的功能。当某一个节点发生主动错误时，将把总线拉低6个bit宽度的显性电平“0”，及时向总线上其他单元汇报错误。

2.位填充是为了缩短从同步周期。重同步机制基于对隐性至显性跳变沿的评估。位填充机制保证了传输过程中有足够的跳变沿。ISO 11898-1规定，发送方在传输连续5个相同位后必须传输一个相反的位；即使连续5个相同位后本就是一个相反位，也需要添加填充位。

10.单片机的烧录方式详解（ICP、IAP、ISP）

1.ICP（In-Circuit Programming）：在电路编程

ICP，全称“在电路编程”，在实际应用中通常指的是通过在线仿真器（如JTAG、ST-Link调试器）对单片机进行程序烧写的技术。ICP更侧重于调试和开发阶段，允许开发者在单片机安装到用户应用板上后，通过仿真器对芯片进行编程和调试。

特点：高速烧录、硬件依赖、调试友好：ICP接口不仅用于烧录程序，还常用于调试过程，提供断点、单步执行等功能。

应用场景：单片机开发阶段、专业研发环境

2.ISP（In-System Programming）：在系统编程

ISP，全称“在系统编程”，是一种允许开发者在不将芯片从电路板上取下的情况下，通过特定的编程接口对芯片内部的Flash存储器进行编程的技术。在板级上进行编程，而不用把芯片拆下来放到烧写器中，即不脱离系统，所以称作“在系统编程”，它是对整个程序的擦除和写入，通过单片机专用的串行编程接口对单片机内部的Flash存储器进行编程。即使芯片焊接在电路板上，只要留出和上位机接口的串行口就能进行烧写。

工作原理（配置bootloader，串口烧写）

ISP技术依赖于芯片内置的编程接口和外部编程器。开发者通过编程器将新固件数据发送到芯片，芯片内部的编程逻辑接收数据并将其写入Flash存储器中。由于无需拆卸芯片，ISP技术大大简化了固件升级流程，提高了开发效率。

3.IAP（In-Application Programming）：在应用编程

IAP，全称“在应用中编程”，是一种嵌入式系统技术，允许用户程序在运行时通过微控制器的对外接口（如USART、IIC、CAN、USB、以太网接口甚至无线射频通道）对内部程序进行更新。这种技术无需中断设备的正常运行，大大提高了设备的可维护性和灵活性。目前流行的远程升级技术OTA技术（全称 Over The Air Technology，即云端下载技术，也叫做“空中下载技术”），其基础是 IAP 技术，可以简单理解为 IAP 的另一种实现方式，采用的是无线升级方式。

工作原理

IAP技术通常依赖于一个预置的Bootloader程序，该程序负责在设备启动时初始化硬件、设置内存映射，并在接收到更新指令时加载新的固件到Flash存储器中。更新过程中，Bootloader通过特定的通信接口接收新固件数据，验证其完整性和正确性后，执行Flash操作（如擦除旧固件、写入新固件）以完成更新。

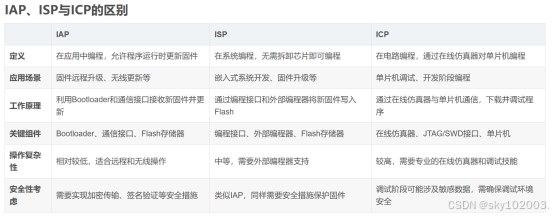

三者区别：

11.bootloader和app跳转流程

单片机启动默认地址为0x0000 0000，根据boot0和boot1引脚配置选择启动地址，分为三种启动：flash启动、sram内存启动、系统存储器。正常启动会先跳转到bootloader，地址为0x0800 0000，bootloader会根据0x0800 6000param内的信息检查ota标志位，看是否需要更新，如果标志位为1则更新，标志位为0则跳转到0x08008000运行app程序。

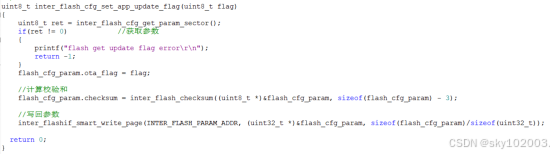

App程序内使用串口中断来接收数据看是否需要更新，在接收到更新消息后，首先会把ota标志位置为1，然后将相关信息重新计算crc校验码，并烧入param内，然后复位重启，再重启过后进入bootloader，bootloader读取param内信息，检测到需要进行固件更新，然后通过ota进行固件升级。
