D触发器竞赛4人抢答电路

D触发器和与非门设计智力竞赛4人抢答电路，设有4个开关（S0~S3），另有4个指示灯，第一抢答者（第一个按下开关时）所对应的指示灯亮，其它三个开关任一个再按下时，其它三个指示灯也不会亮。

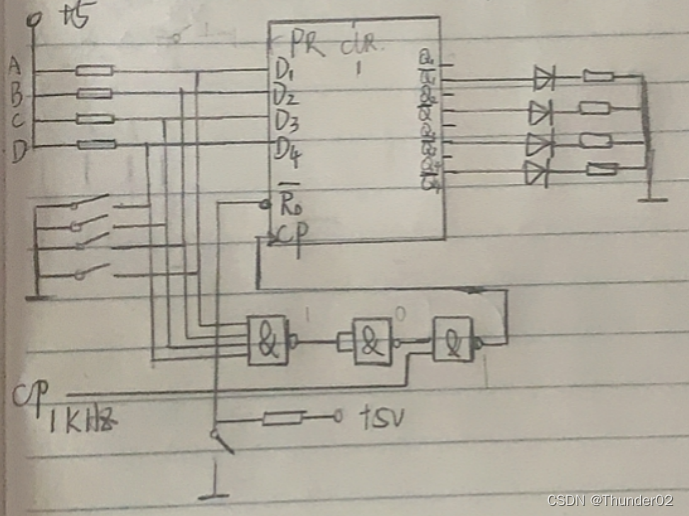

逻辑图

在抢答前，四人都处于高电位，抢答时按下按键，转化为低电位，产生下降沿脉冲信号，D触发器输出改变，指示灯亮。由于输入端被锁定，所有D触发器输出不再改变，所以只会有一盏灯亮。

74LS000四2输入与非门  一片

74LS020双四输入与非门  一片

74LS74双上升沿D触发器  两片

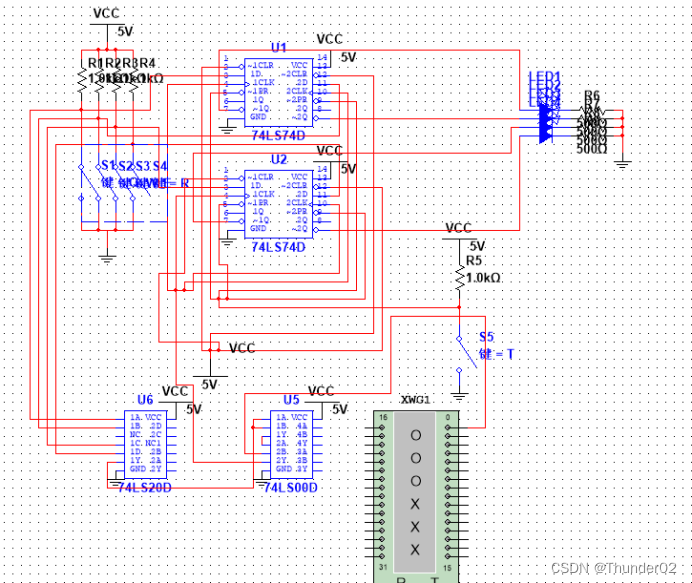

仿真链接：D触发器竞赛4人抢答电路multisim-单片机文档类资源-优快云下载
