MSI设计一个1位二进制全减器

已于 2022-09-07 22:31:14 修改
阅读量1w 收藏 106
点赞数 26
分类专栏： 数据逻辑 文章标签： 大数据
于 2022-06-29 10:23:56 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_71606941/article/details/125514697
版权
本文介绍了如何利用T4138 3线-8线译码器设计一个1位二进制全减器，详细阐述了全减器的工作原理和逻辑功能，并通过真值表和逻辑函数化简展示了实际电路图。实验仿真文件链接提供，帮助读者理解并验证设计。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

利用3线-8线译码器设计一个1位二进制全减器（可附加与非门）

全减器是两个二进制的数进行减法运算时使用的一种运算单元，最简单的全减器是采用本位结果和借位来显示，二进制中是借一当二，所以可以使用两个输出变量的高低电平变化来实现减法运算。

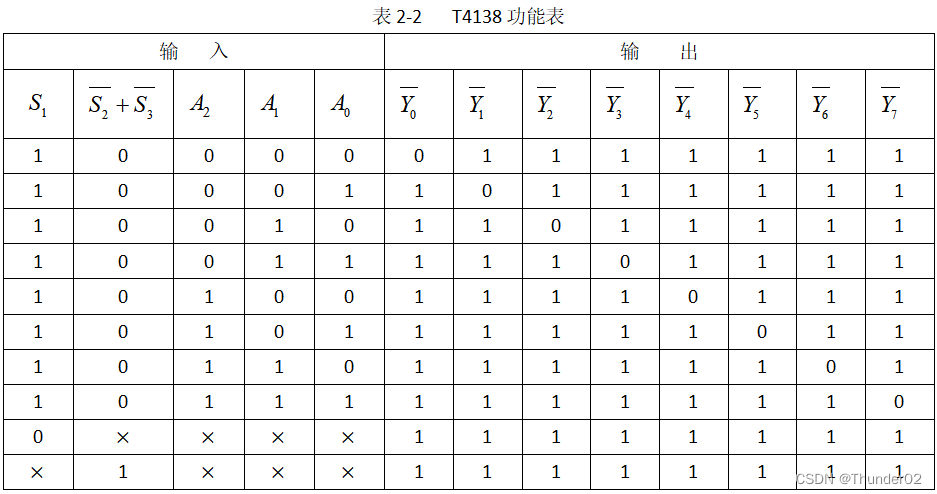

T4138是一个3线-8线译码器，它是一种通用译码器，其逻辑符号如图2-5所示，表2-2是其功能表。其中，A2、A1、A0是地址输入端，Y0、Y1、…、Y7是译码输出端，S1、S2、S3是使能端

译码器的每一路输出，实际上是地址码的一个最小项的反变量，利用其中一部分输出端输出的与非关系，也就蛇们相应最小项或逻辑表达式，能方便地实现逻辑函数

全减器是两个二进制的数进行减法运算时使用的一种运算单元，最简单的全减器是采用本位结果和借位来显示，二进制中是借一当二，所以可以使用两个输出变量的高低电平变化来实现减法运算。

同时，全减器可以采用74LS138三线—八线译码器实现。

真值表：

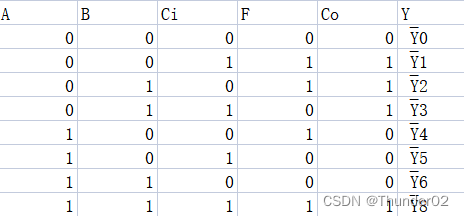

Ci表示来自低位的借位，F为本位输出，Co为向上借位，Y为译码器输出位

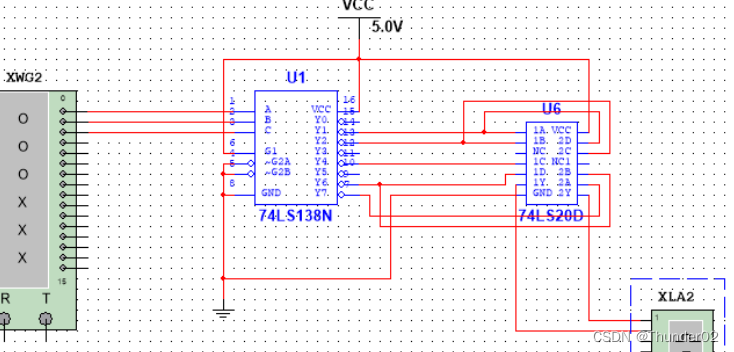

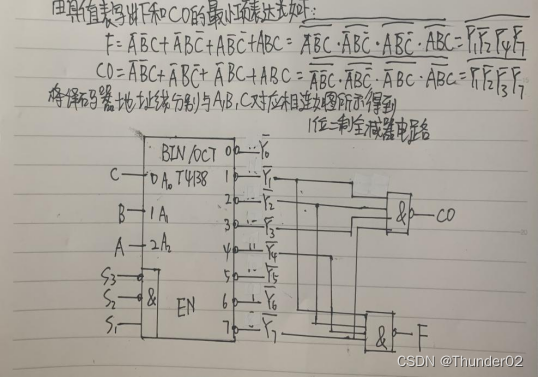

化简逻辑函数可得实际电路图：

最小项表达式，利用逻辑函数的基本公式，可以把一个逻辑函数化成若干个最小项之和的形式。

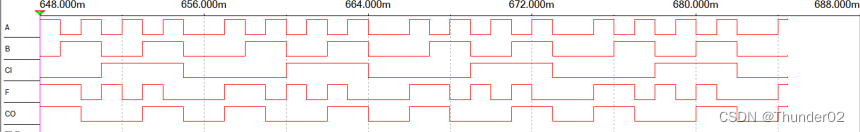

仿真结果 ：

 实验仿真文件：

https://download.youkuaiyun.com/download/m0_71606941/85820288
