第15届蓝桥杯嵌入式省赛准备第二天总结笔记(使用STM32cubeMX创建hal库工程+按键输入)

小小菜鸟9527

已于 2024-01-21 20:56:46 修改

阅读量545

点赞数 11

CC 4.0 BY-SA版权

分类专栏：蓝桥杯嵌入式文章标签：蓝桥杯笔记 stm32

于 2024-01-19 16:14:14 首次发布

本文链接：https://blog.youkuaiyun.com/m0_71548440/article/details/135700263

本文详细介绍了如何在STM32中配置PB0、PB1、PB2和PA0引脚作为输入，使用CubeMX设置，编写并修改按键扫描程序，以及根据按键输入控制LED灯。作者参考了正点原子的教程实现功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

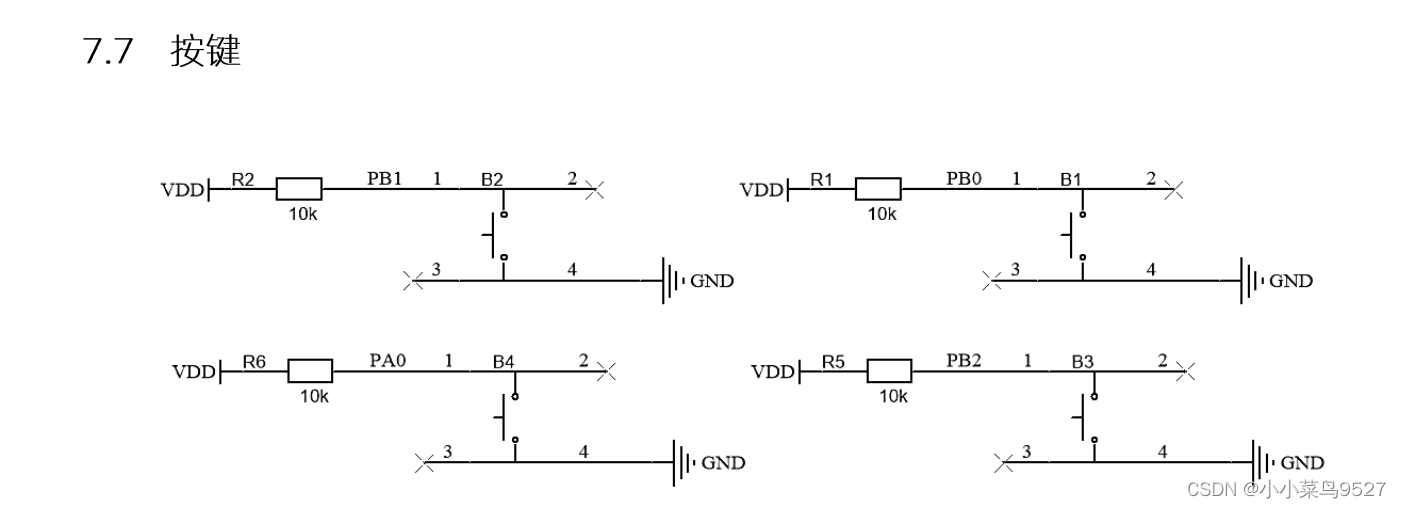

一.查看电路图

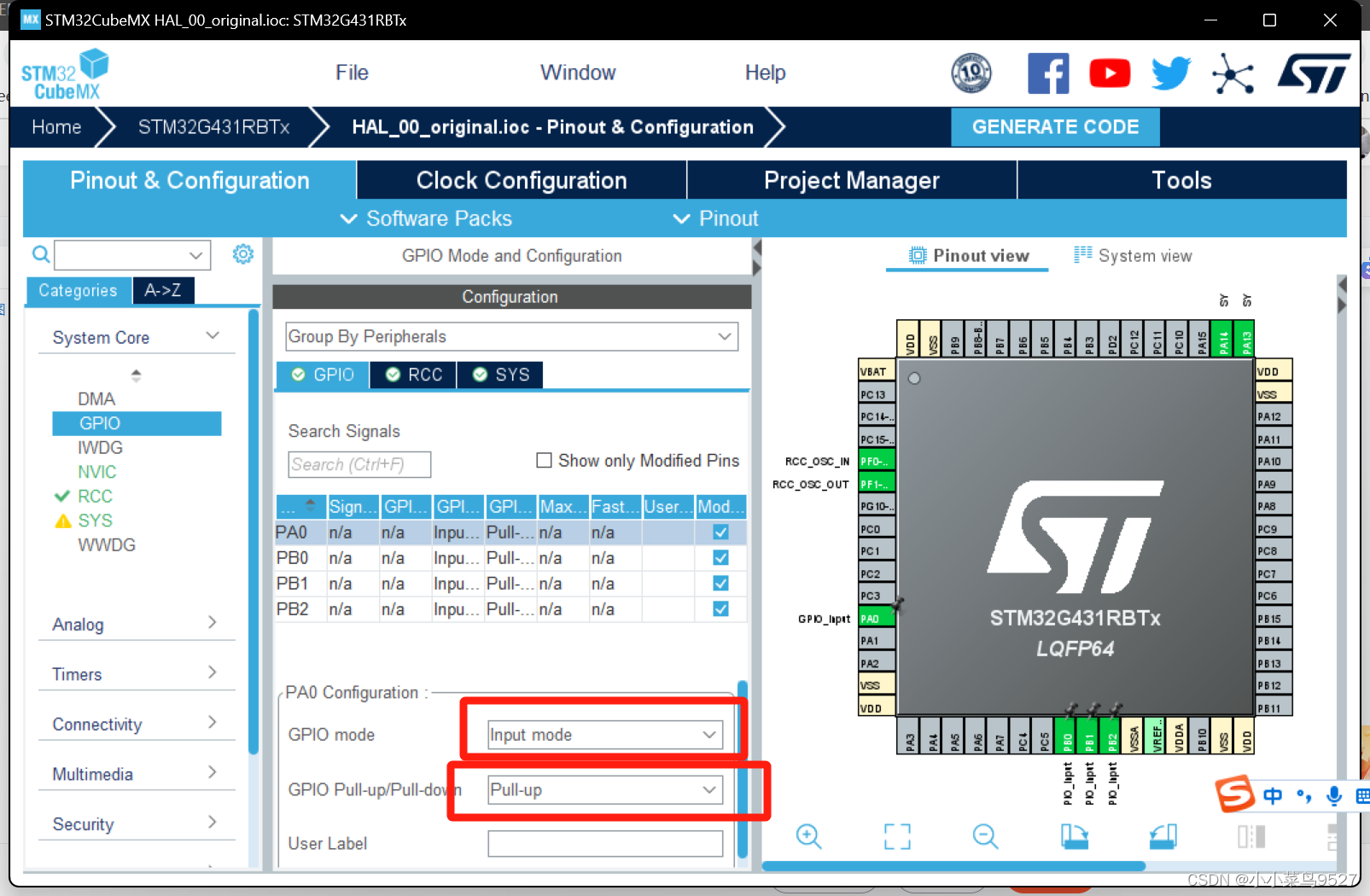

按键是使用的PB0,PB1,PB2,PA0四个引脚，然后使用CubeMX配置引脚，4个脚都配置为输入模式和上拉。

程序生成之后把不用的删掉，需要的留下，这里我把函数名改了。

然后写按键扫描读取程序，这里参考的正点原子的按键输入程序（感谢原子哥感谢左神）。

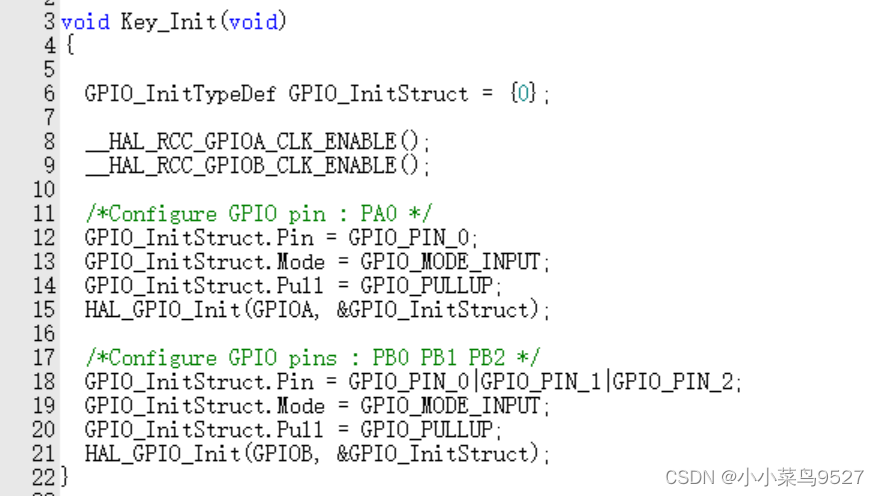

这是点C程序：

#include "key.h"

void Key_Init(void)
{

  GPIO_InitTypeDef GPIO_InitStruct = {0};

  __HAL_RCC_GPIOA_CLK_ENABLE();
  __HAL_RCC_GPIOB_CLK_ENABLE();

  /*Configure GPIO pin : PA0 */
  GPIO_InitStruct.Pin = GPIO_PIN_0;
  GPIO_InitStruct.Mode = GPIO_MODE_INPUT;
  GPIO_InitStruct.Pull = GPIO_PULLUP;
