GPIOB-＞CRH&=0XFFFF0FFF；GPIOB-＞CRH|=(u32)8＜＜12；(学习笔记)

看原子哥的IIC.h文件看到这两个语句有点懵，去找了半天资料才懵懵懂懂，下面简单记录一下，以防下次又忘了

 就拿这个举例把~，GPIO一组有（0-15）一共16个

前（0-7）是底8位，写成CRL

后（8-15）是高8位，所以就写成CRH

#define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}

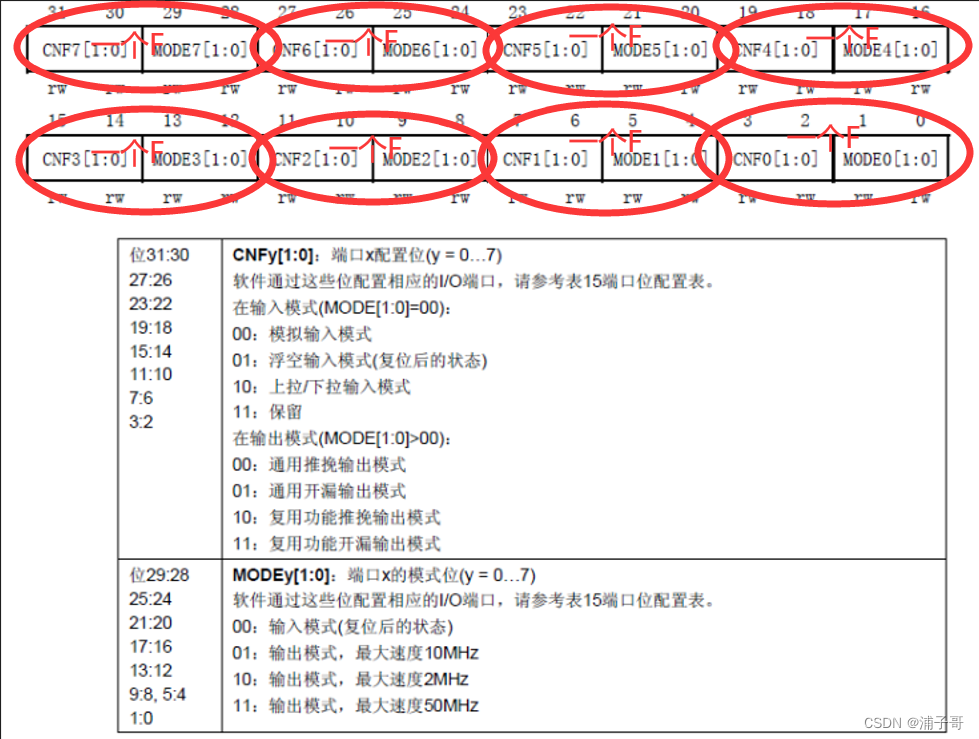

8个F分别对应红圈圈的八个圈圈，有CNF0和M0DE0的圈圈对应着蓝色的F，依此对应。

GPIOB->CRL&=0X0FFFFFFF这个语句的意思：把用到的B7端口清0；

 #define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;}

28的意思是：因为一个F是4个二进制位，第7位所以是7*4=28。

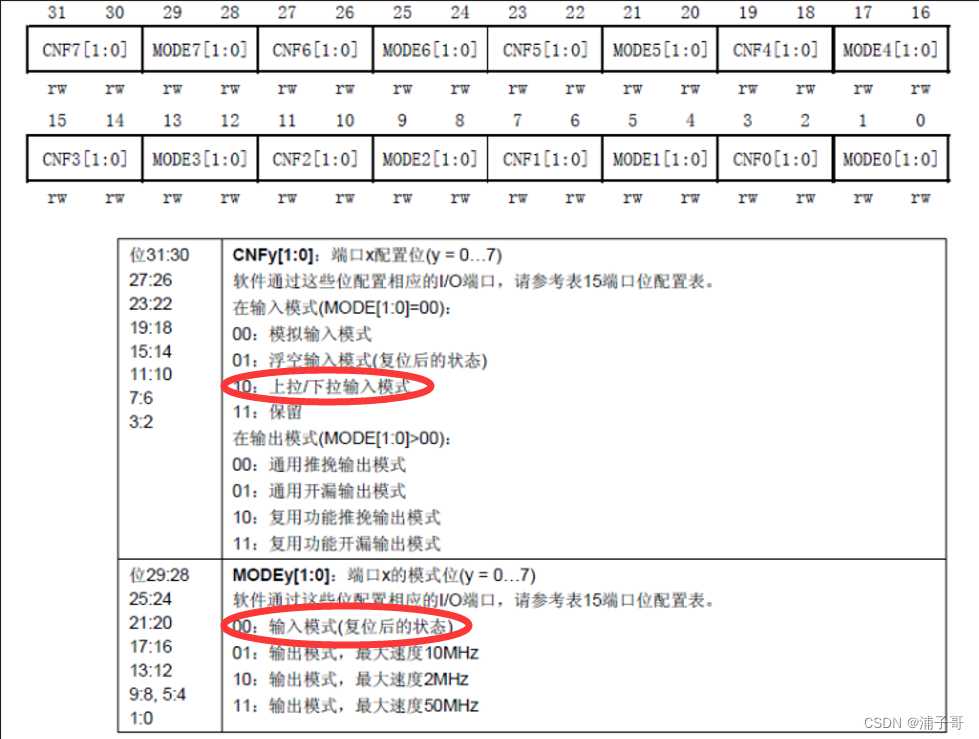

8的意思：就是1000，10的对应上拉/下拉模式，00对应输入模式。（下面的红圈圈）

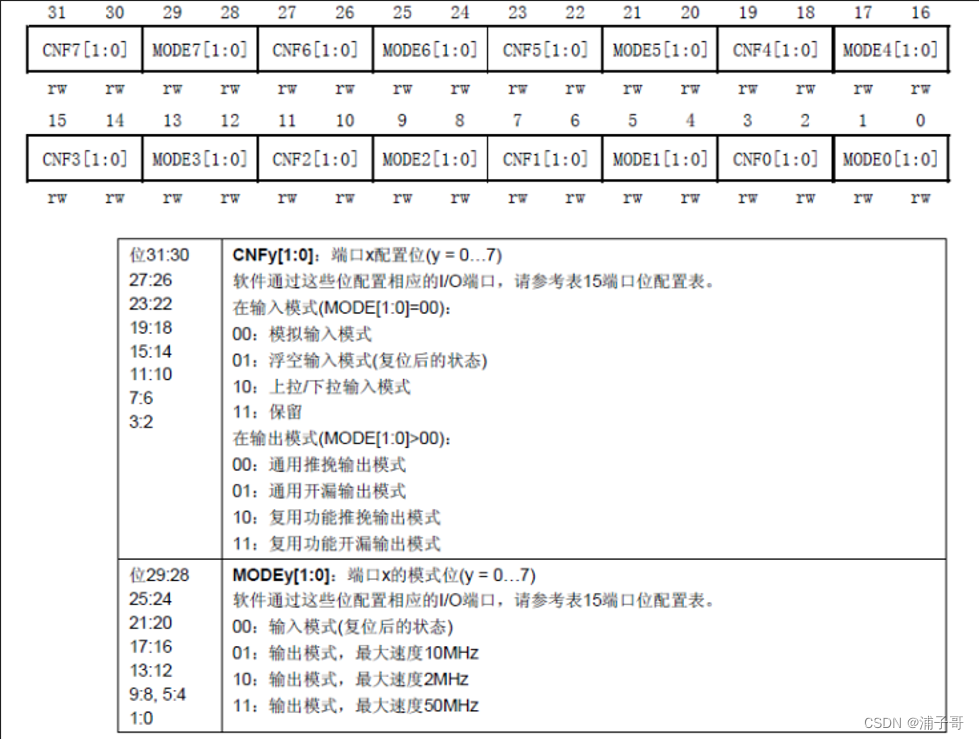

原图：



 新手笔记，不知道有没有错误，希望大佬指点。
