485通信时好时坏 不稳定问题

目录

1. 问题描述

2.原因

3.解决

4.分析过程

---

1. 问题描述

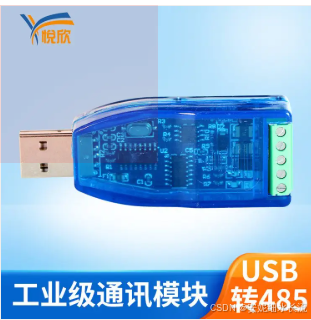

使用485过程中，发现有时候上位机可正常接收数据，有时候收到错误的数据，更令人奇怪的是，用淘宝买的这种485转usb工具会出现这种问题

用帝特的就不会

担心大家没耐心，直接说结果，再说分析过程

2.原因

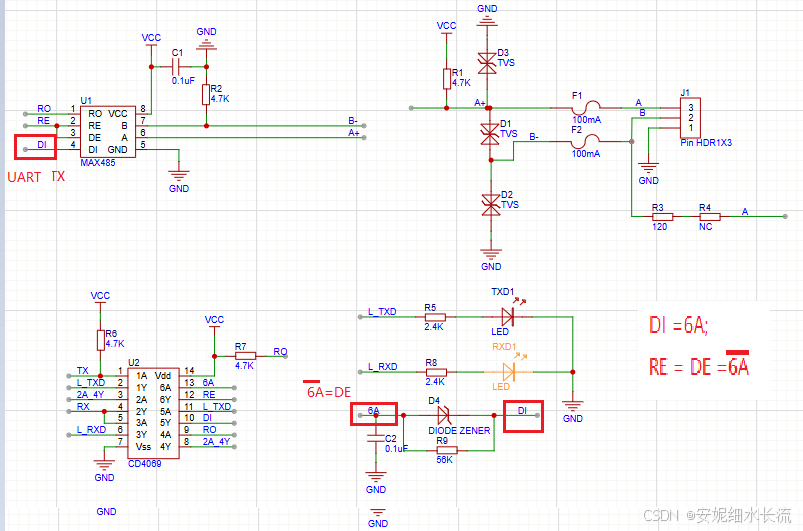

是因为485芯片的DE信号并联了一个100nf的电容，导致芯片DE的逻辑电平变化延时，DI变化了而DE还没变化，导致DI的第一位丢失

3.解决

把C2电容去掉，或换成1pF的电容即可


4.分析过程

“使用485过程中，发现有时候上位机可正常接收数据，有时候收到错误的数据”  说明MCU可以正常接收上位机的报文，只是在发送报文给上位机时错误，于是我用逻辑分析仪分析485芯片收到来自MCU的UART数据和485发送给上位机的485数据，发现分析与解析出来的单片机发送的数据和485发送的数据是一样的，无解。
于是继续用示波器测试485的数据，发现AB电平也是对称的，没发现异常，下图是网上找的示意图

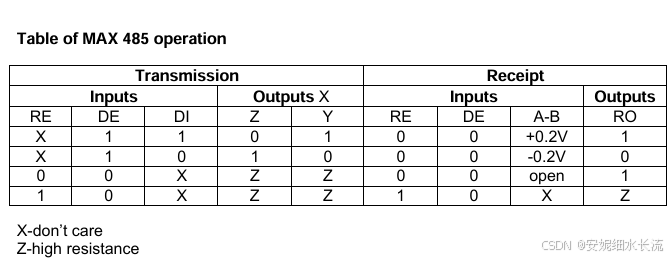

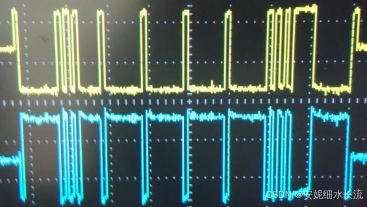

于是分别测试DE和DI，RE和RO，由485的逻辑电平可知，DE高电平时，DI的数据才能有效发送，发现DE比DI延时，所以DI的第一位可能已经丢失。

那问题来了，为什么电容的容值会影响通信的电平响应时间呢？
当电容容值增大时，充电和放电的过程会变慢，因为电容需要更长的时间来积累或释放电荷。这会导致信号的延迟，从而增加通信系统的响应时间。相反，减小电容容值可以加快充放电速度，减少信号延迟，从而缩短通信系统的响应时间‌
