数字ic前端设计工程师是做什么的？就业前景如何？

IC行业的近几年发展迅猛，有越来越多的人才想要进入这一行，但想要进入投身于ic行业，大家都会疑问，我应该如何学习，如何努力才能成为一个合格的数字ic前端设计工程师呢？

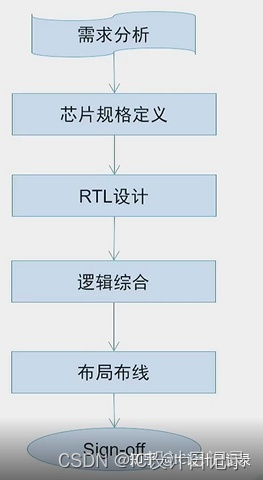

数字设计流程中有很多的环节（如下图），其中综合以前我们把它成为数字ic前端设计，综合以后把它成为数字后端设计。

数字前端设计岗位具体负责什么工作的呢？

1.配合芯片架构的设计；我们芯片需求拿到手后，最先要进行芯片的架构设计，这个工作内容由系统工程或者架构工程师完成，在这个工程中需要前端工程师一起配合完成工程，比如模块划分，接口定义等这样的工作。

2.负责数字电路结构的实现、仿真；这个是前端设计工程师的主要工作内容，在拿到芯片架构工程师设计的内容之后，找到自己负责的模块，对该模块进行一个微架构的设计，不仅局限实现，仿真，还会评估模块时钟的要求，面积的要求等。

3.配合验证人员制定验证方案，完成验证；这个工作非常重要，由于每个人对设计的理解不同，我们需要和验证人员对接清楚，需要测那些模块，哪些模块重点测试，验证的方法是需要设计及验证人员一起商量制定的。

4.配合FPGA工程师及后端工程师分析及调试问题；FPGA在我们芯片设计的环节中起到验证的作用，在原型验证中是需要FPGA的参与，在debug的过程中需要和FPGA工程师配合完成。在前端设计师完成工程仿真验证之后，对接后端工作，需要给一些约束条件完成设计。同时，在芯片工程中遇到的一些问题也需要跟后端工程师去交流。

5.配合芯片测试工程师；在芯片设计的整个过程中都需要与测试工程师紧密配合。

数字前端设计工程师必须掌握的技能有哪些？<
