pads学习笔记之-----光绘文件、网表、坐标文件、装配层输出

1、Gerber文件输出
第一步、准备工作
第二步、设置Gerber存放路径

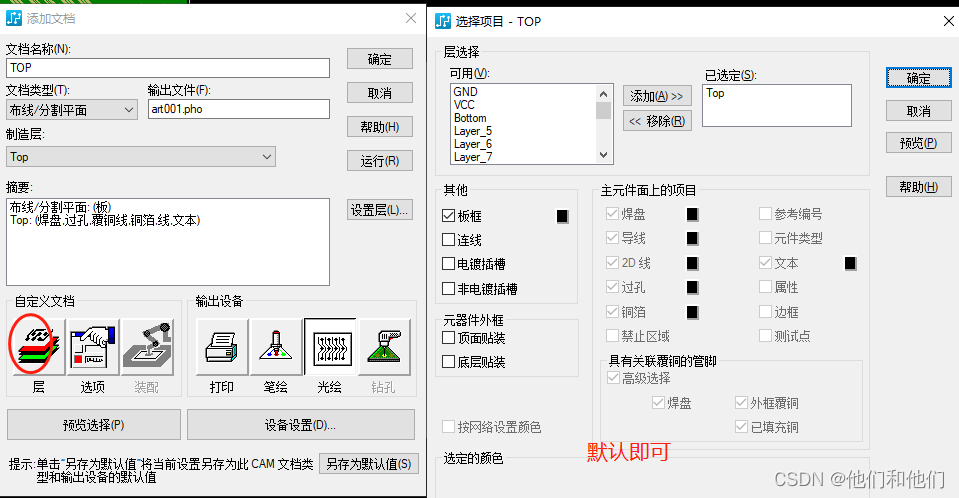

第三步、设置添加层及设置相关参数
L1-TOP 层
L2-GND 层
L3-PW 层
L4-BOTTOM 层
设置丝印顶层-TOP-Silk
设置丝印底层-BOTTOM-Silk
设置阻焊顶层-TOP-Solder
设置阻焊底层-BOTTOM-Solder
设置钻孔参考层（Drill Drawing）
设置NC钻孔（NC Drill）
顶层钢网层TOP-Paste
底层钢网层BOTTOM-Paste
第四步、输出Gerber文件
2、IPC网表输出
3、坐标文件输出
方法一：脚本法
方法二、CAM Plus
4、利用脚本一次性输出BOM+坐标文件
5、装配图（PDF格式位号图）输出

1、Gerber文件输出
一个正常的光绘文件应包括（n+6+2）个文件，其中 n指板层数：

6指：PCB制作所需层
顶层丝印层：Silkscreen Top
底层丝印层：Silkscreen Bottom
顶层阻焊层：Solder Mask Top
底层阻焊层：Solder Mask Bottom
钻孔参考层：Drill Drawing
NC钻孔层：NC Drill
2指：钢网层
顶层助焊层，Paste Mask Top
底层助焊层，Paste Mask Bottom

例如4层板，则CAM光绘文件共需要6+2+4=12个文件。

第一步、准备工作 (留意钻孔符号是否会覆盖到gerber)
1、设置单位mm    2、将原点设置在离板框左下角     3、先更新网表确保网络没问题

4、执行覆铜操作    5、检查DRC检查                       6、输入无模命令@camdocs

第二步、设置Gerber存放路径

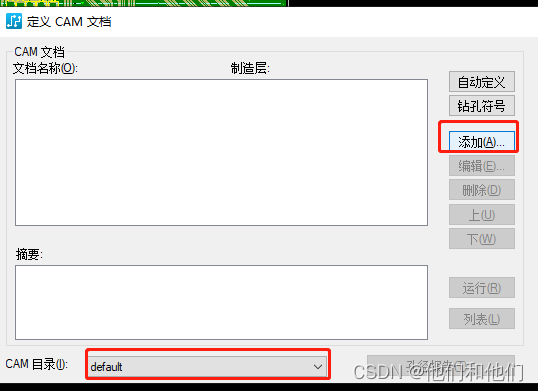

1、执行菜单命令【文件】→【CAM】
进入“定义CAM文档”对话框，如图所示

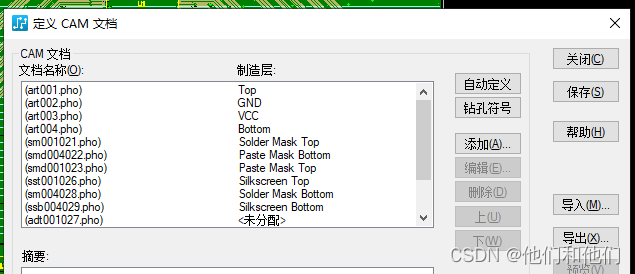

 直接输入无模命令@camdocs 软件自动添加已使用的层（推荐用此快捷方式）

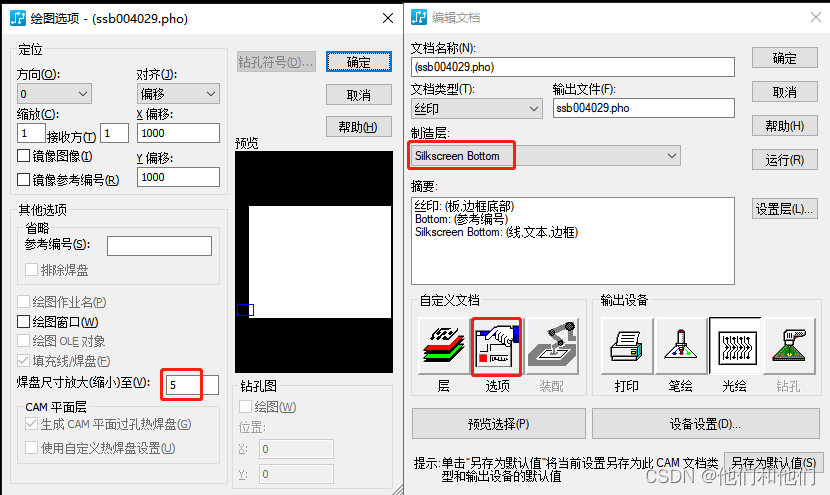

Silkscreen丝印层也许相应设置（设置线宽、默认为0）

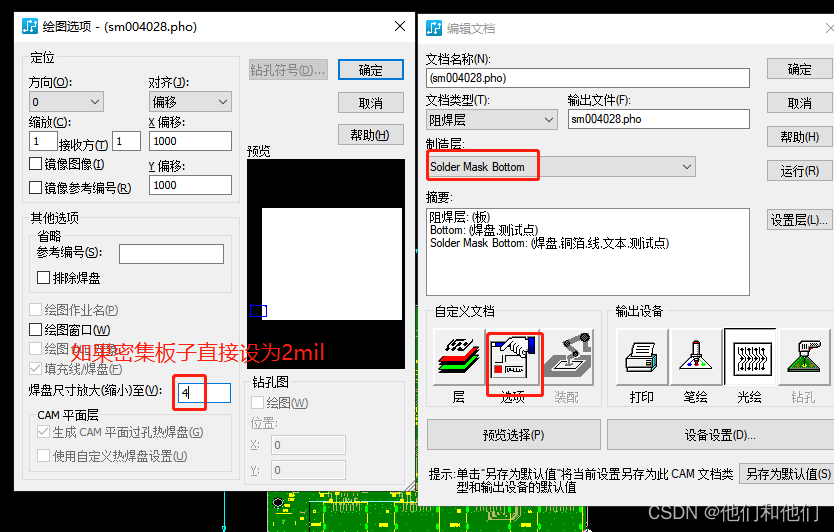

Solder mask 层需要进行相应的设置（设置开窗大小）
