链路聚合实验[华三]

目录

实验拓扑

实验需求

实验解法

        1.在 SW1 和 SW2 之间配置动态链路聚合

        2.要求 SW1 和 SW2 之间的最大传输带宽为 2G

---

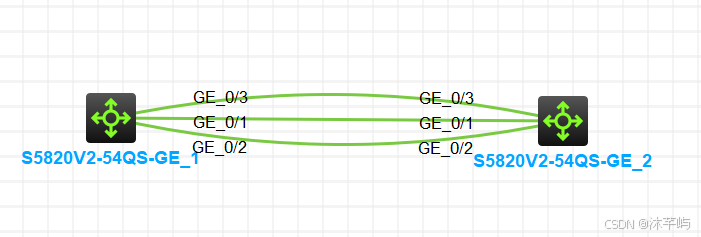

实验拓扑

实验需求

1. 在 SW1 和 SW2 之间配置动态链路聚合，允许所有 VLAN 通过
2. 要求 SW1 和 SW2 之间的最大传输带宽为 2G



实验解法

        1.在 SW1 和 SW2 之间配置动态链路聚合

        步骤 1：在 SW1 上创建聚合接口，并把 G1/0/1，G1/0/2，G1/0/3 口加入聚合组

[r1]interface Bridge-Aggregation 1
[r1-Bridge-Aggregation1]quit
[r1]int GigabitEthernet 1/0/1
[r1-GigabitEthernet1/0/1]port link-aggregation group 1
[r1-GigabitEthernet1/0/1]int g1/0/2
[r1-GigabitEthernet1/0/2]port link-aggregation group 1
[r1-GigabitEthernet1/0/2]int g1/0/3
[r1-GigabitEthernet1/0/3]port link-aggregation group 1

        步骤 2：进入聚合接口，配置为动态模式

[r1]interface Bridge-Aggregation 1
[r1-Bridge-Aggregation1]link-aggregation mode dynamic


        步骤 3：在 SW2 上创建聚合接口，并把 G1/0/1，G1/0/2，G1/0/3 口加入聚合组，命令与 SW1 一致

        步骤 4&
