重发布路由策略实验

目录

一、实验要求

二、实验拓扑图

三、实验配置

1.IP地址、环回

 2.RIP、RIP和重发布

 3.更改环回类型

​编辑 4.书写选路策略

---

一、实验要求

1.使用双点双向重发布
2.所有路由器进行最佳选路
3.存在备份路径，不得出现环路和路由回馈

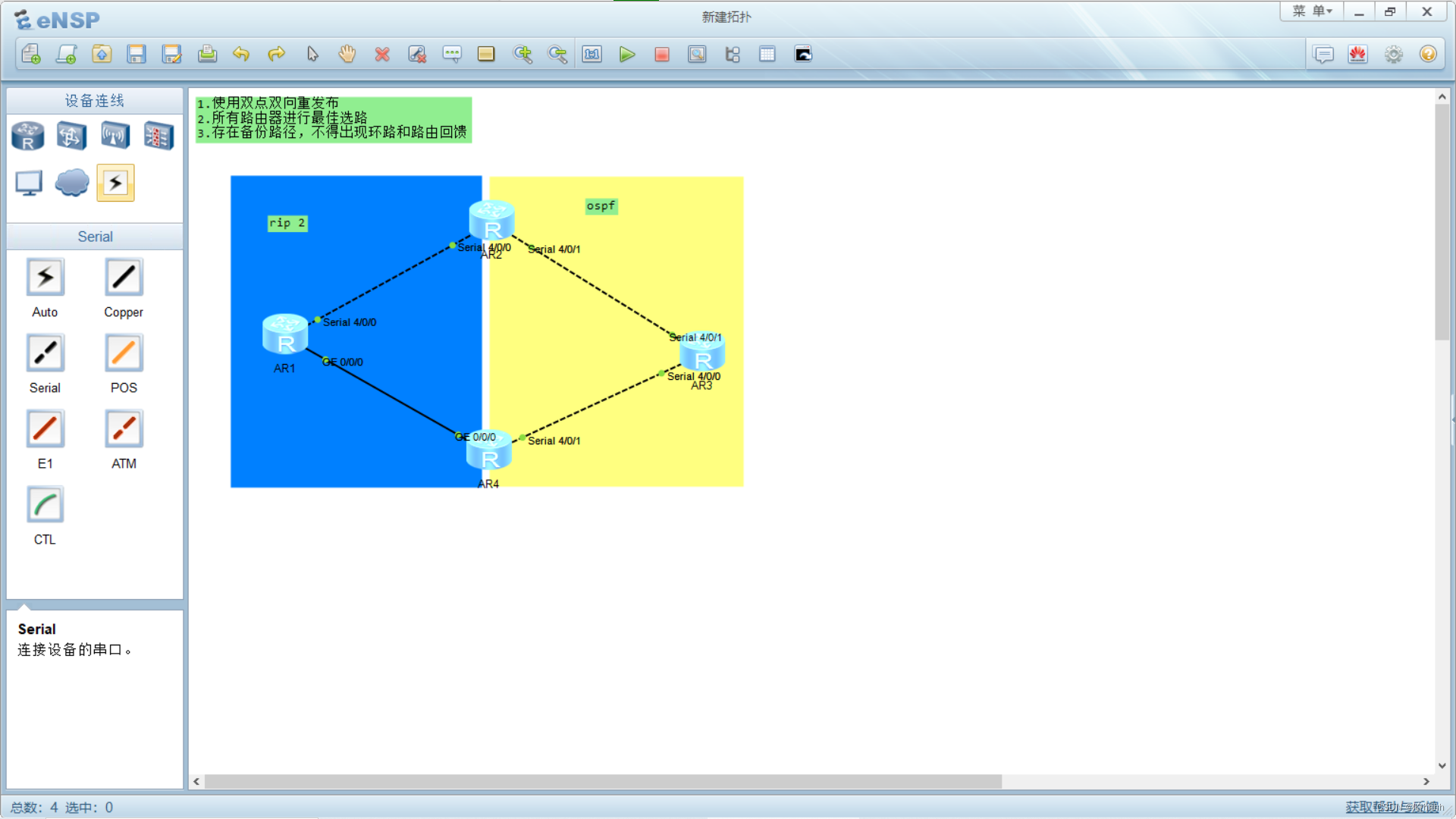

二、实验拓扑图

三、实验配置

1.IP地址、环回

R1:

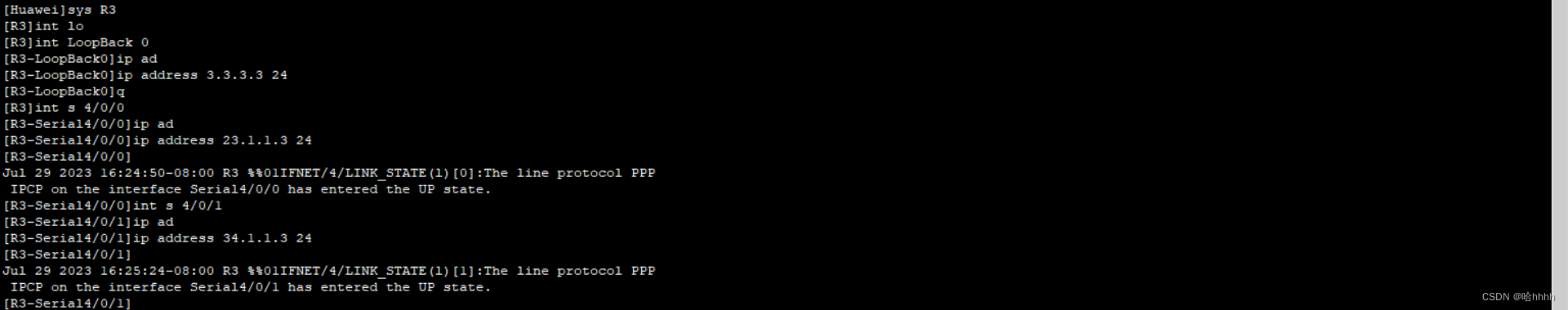

R2: R3:

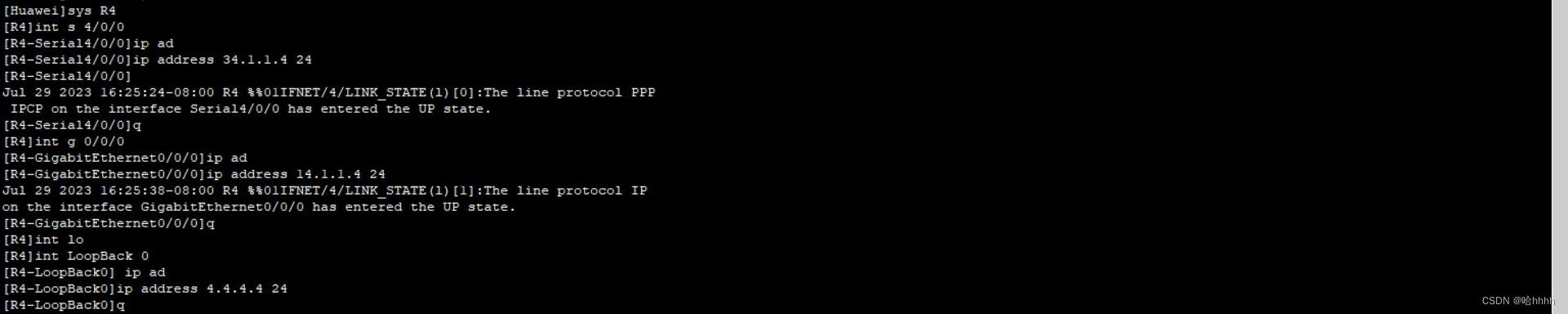

R4:

 2.RIP、RIP和重发布

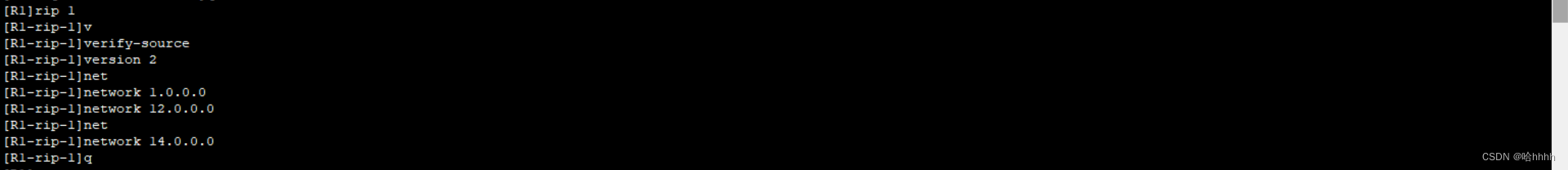

R1:

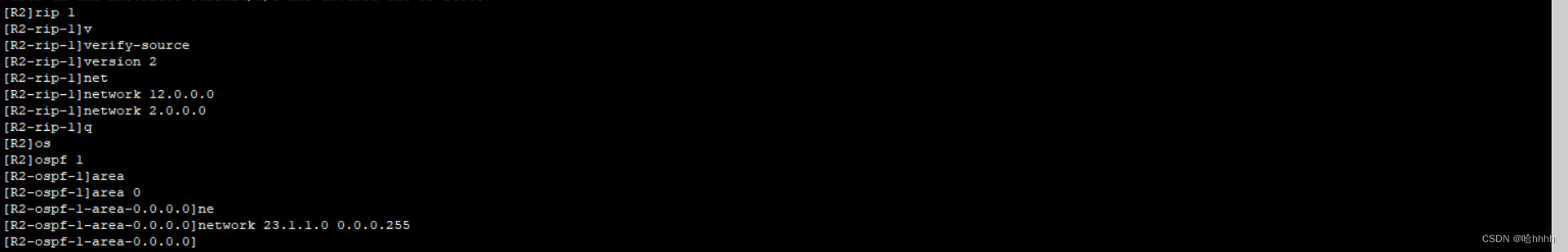

 R2:

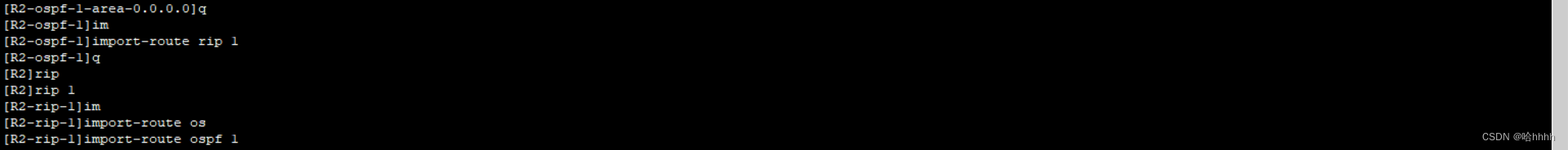

 重发布：

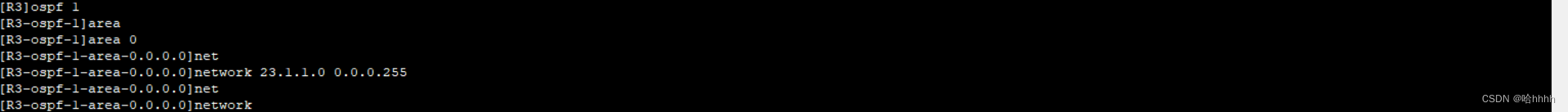

R3：

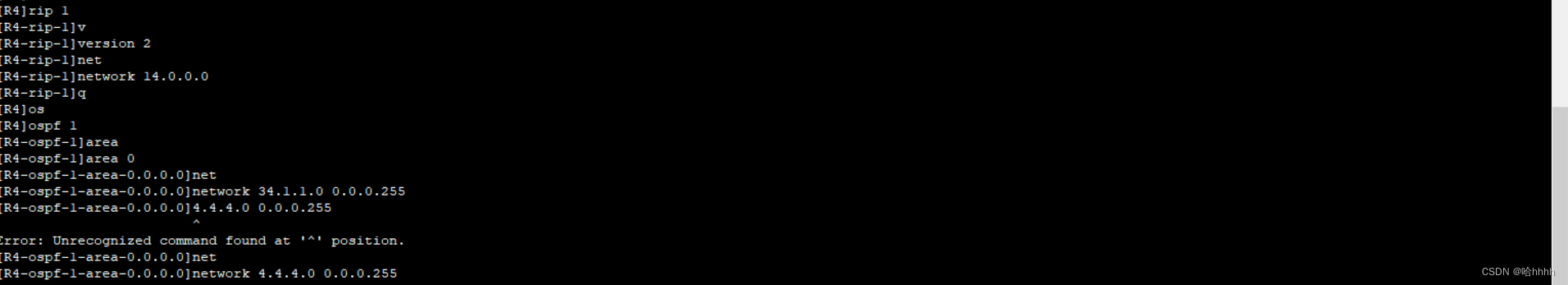

 R4：

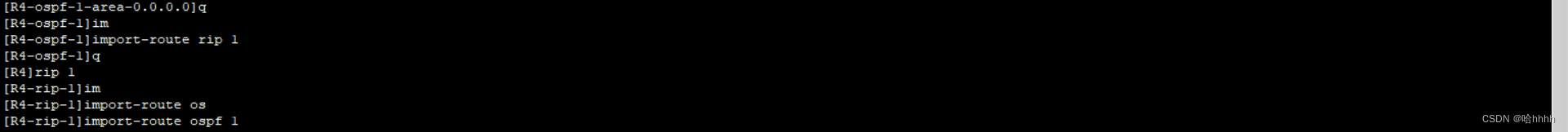

重发布：

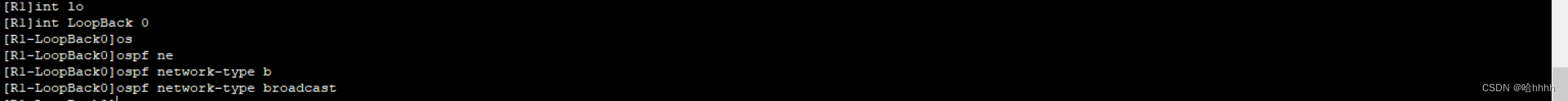

 3.更改环回类型

 4.书写选路策略

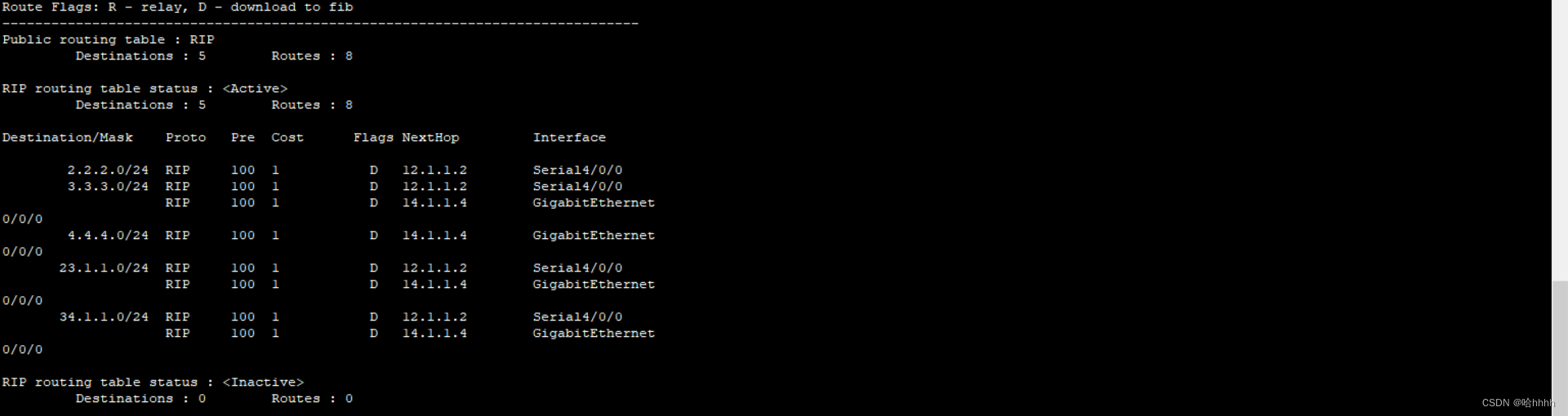

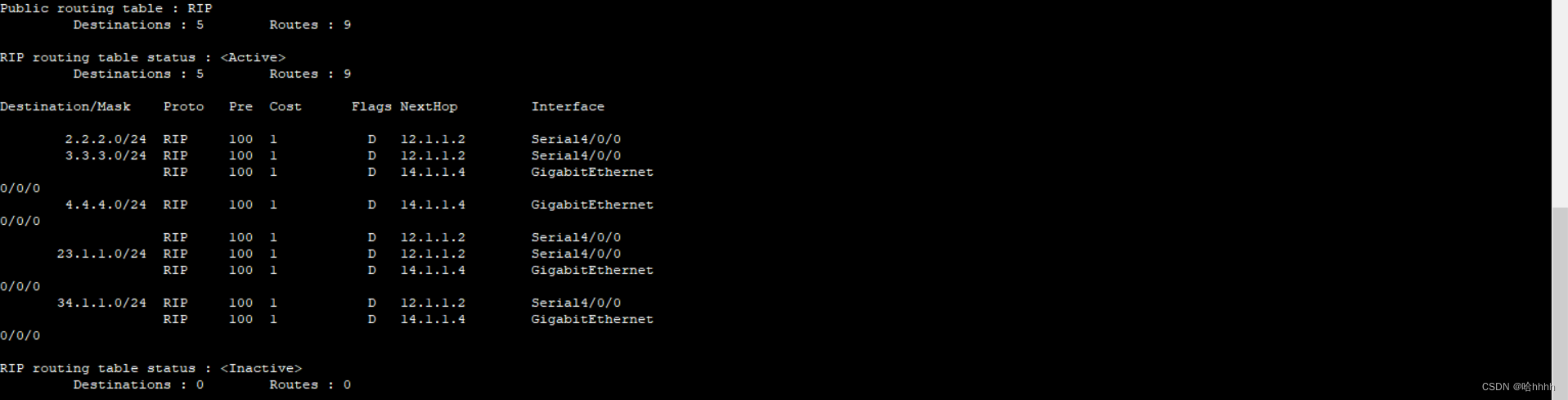

        重发布过后会牵扯到一个选路的问题，如上图所示，去往3.3.3.0负载均衡，但是去往4.4.4.0我们要走34网段这条路，所以我们应该在R2上写路由策略，让12网段这条路增加cost值即可，因为要做备份路径

[R2]ip ip-prefix 1 permit 4.4.4.0 24
[R2]route-policy 1 permit node 10
Info: New Sequence of this List.
[R2-route-policy]if-match ip-prefix 1
[R2-route-policy]apply cost + 10
[R2-route-policy]q
[R2]route-policy 1 permit node 20
Info: New Sequence of this List.
[R2-route-policy]q
[R2-rip-1]import-route ospf 1 route-policy 1

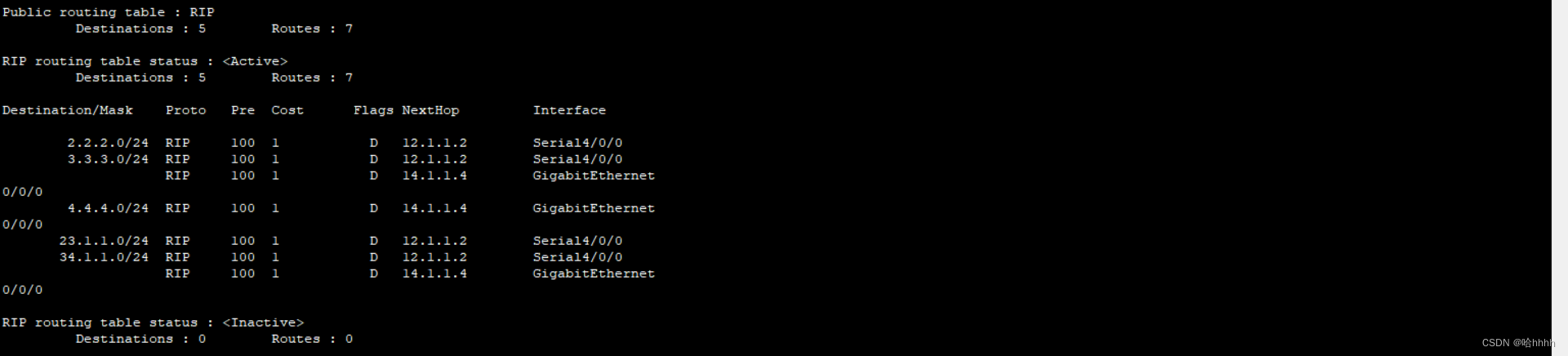

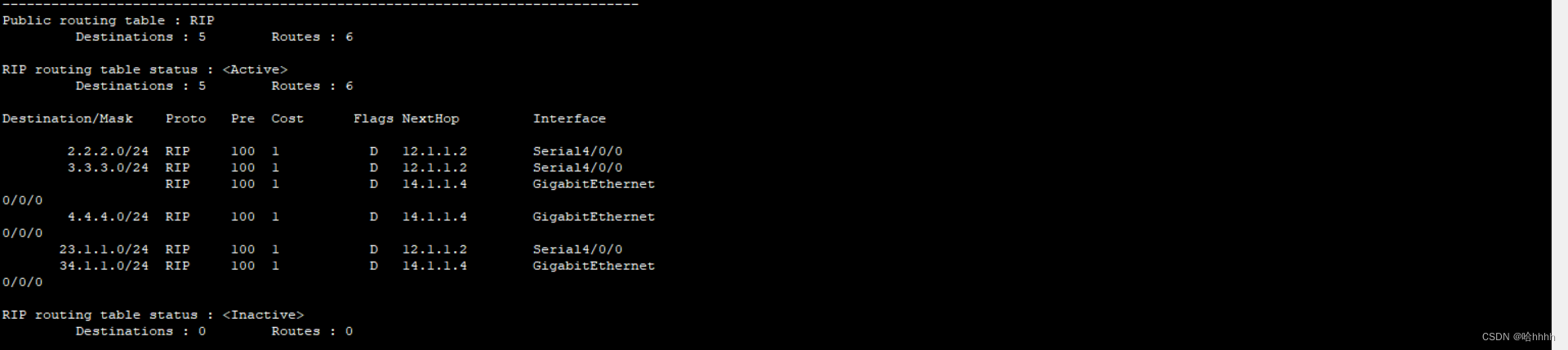

 写完回达到：

        我们可以看到去往4.4.4.0网段的路只剩下一条了，而另一条路不是舍弃了而是作为备份路径使用

R1去往23网段的路同理：

[R4]ip ip-prefix 1 permit 23.1.1.0 24
[R4]route-policy 1 permit node 10
Info: New Sequence of this List.
[R4-route-policy]if-match ip-prefix 1
[R4-route-policy]apply cost
[R4-route-policy]apply cost + 10
[R4-route-policy]q
[R4]route-policy 1 permit node 20
Info: New Sequence of this List.
[R4-rip-1]import-route ospf 1 route-policy 1

效果如下：

R1去往34网段的路同理：

[R2]ip ip-prefix 2 permit 34.1.1.0 24
[R2]route-policy 1 permit node 15
Info: New Sequence of this List.
[R2-route-policy]if-match ip-prefix 2
[R2-route-policy]apply cost + 10

效果如下：

 R2的选路策略：

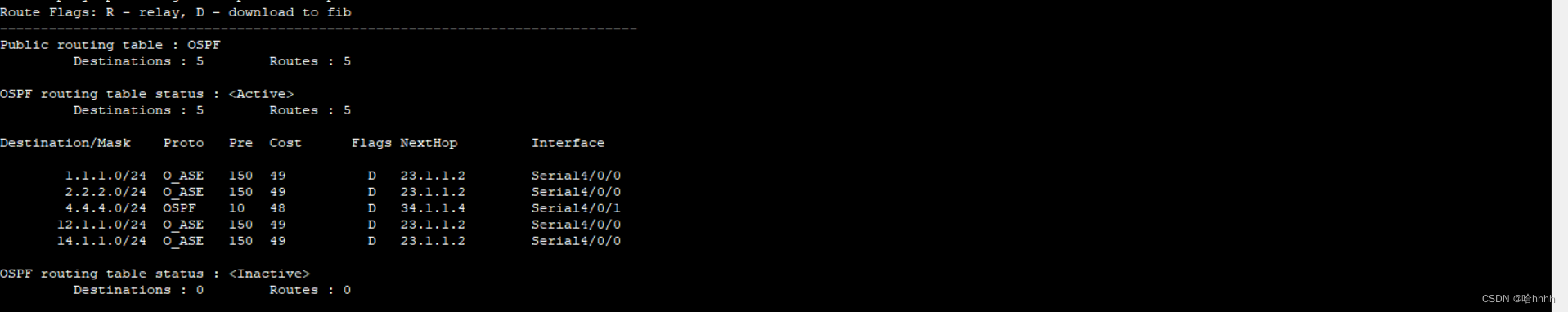

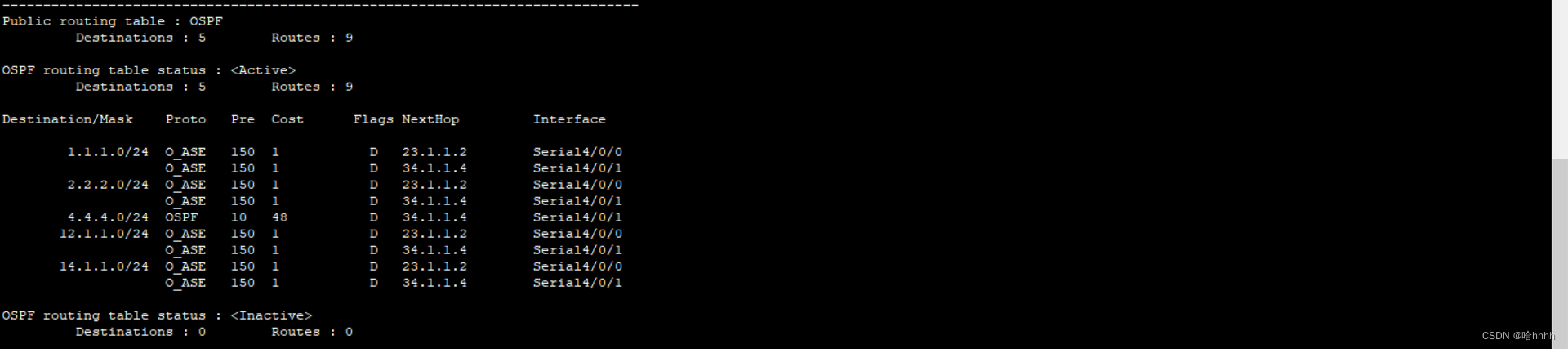

根据type1优于type2原则，我们先将R2重发布的路由改为type1效果如下：

 此时只剩一条去往14网段选路错误，所以我们还需要写一个路由策略让34网段变成type1即可

[R4]ip ip-prefix 14 permit 14.1.1.0 24
[R4]route-policy 14 permit node 10
Info: New Sequence of this List.
[R4-route-policy]if-match ip-prefix 14
[R4-route-policy]apply cost-type type-1
[R4-route-policy]apply cost - 10
[R4-route-policy]q
[R4]route-policy 14 permit node 20
Info: New Sequence of this List.
[R4-route-policy]q
[R4]ospf 1
[R4-ospf-1]import-route rip 1 route-policy 14

 效果如下：

 到此时选路结束，且达到最优。
