OSPF综合实验

一、实验要求

1.R4为ISP，其上只能配IP地址；R4与其他所有直连设备之间均使用公有IP
2.R3-R5/6/7为MGRE环境，R3为中心站点
3.整个OSPF环境基于172.16.0.0 16划分
4.所有设备均可访问R4的环回
5.减少LSA的更新量，加快收敛，保障更新安全
6.全网可达

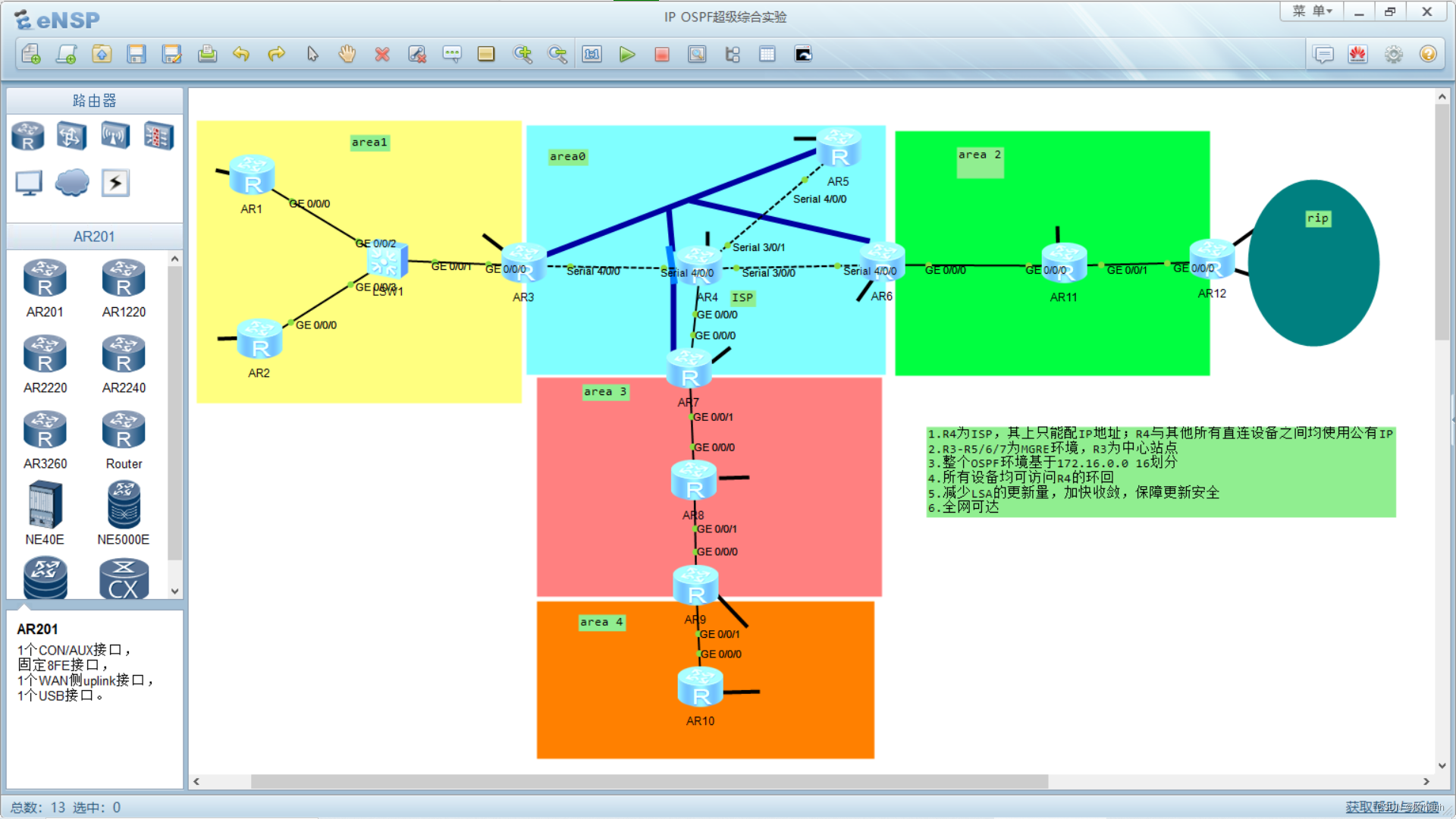

二、实验拓扑图

三、实验分析

1.IP划分：

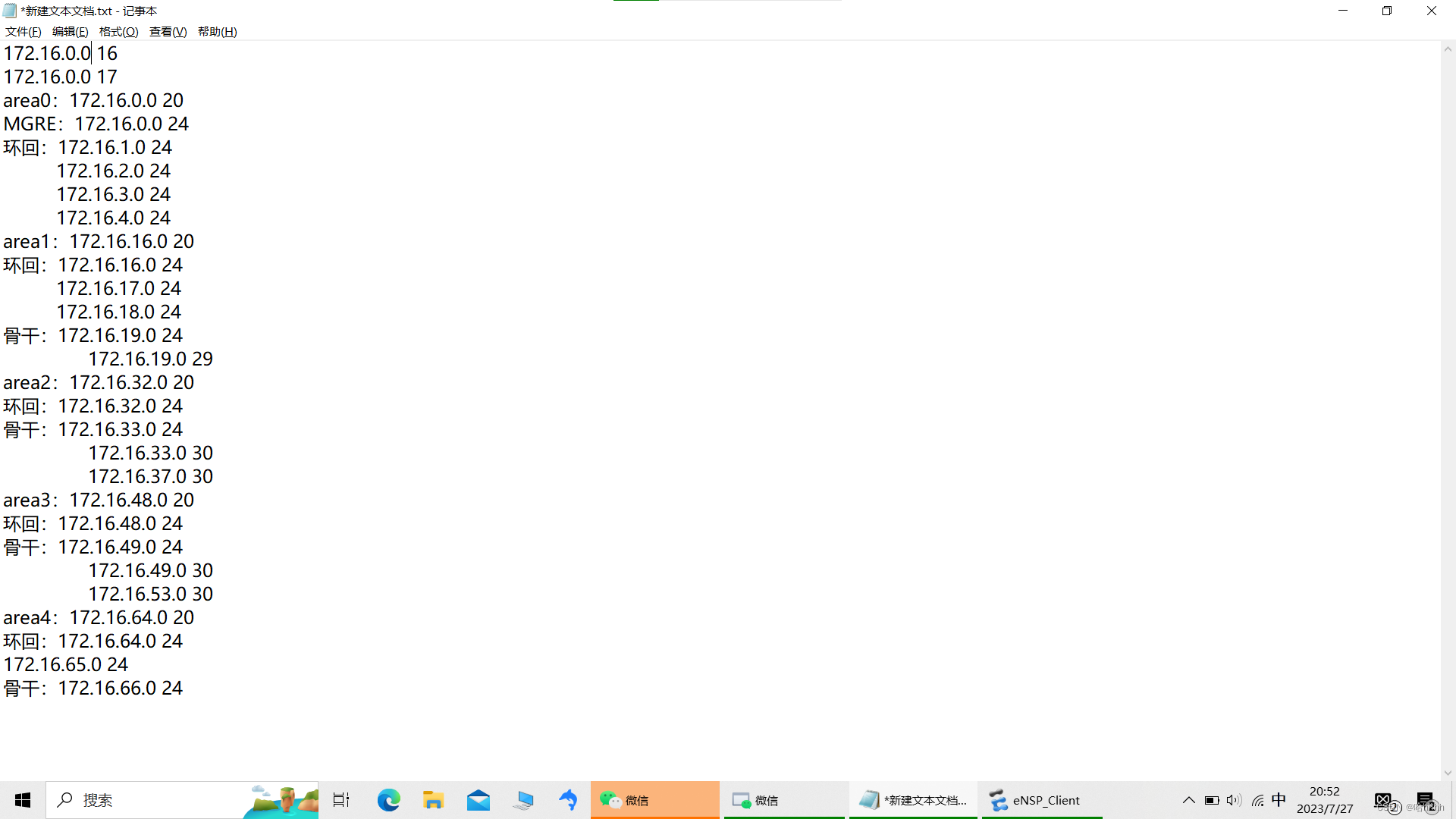

        首先根据OSPF和RIP两个区域进行划分，将该网段一分为二，再根据OSPF的区域来划分共有5个区域所以又要一分为八，区域中要进行网段划分的只有MGRE、环回、骨干区域，我们本次给环回分的网段掩码为24位，IP划分如下图：

 2.建立区域0的MGRE

        R3是中心站点，所以我们要在各路由器上注册R3，最后再配上缺省路由即可

3.配置OSPF

        在配置OSPF的过程中，我们需要修改区域0的类型，改为p2mp，其他区域正常宣告即可

4.重发布

        观察拓扑图，我们可以发现区域4和RIP区域无法获取到路由信息，所以我们需要进行重发布

5.区域汇总和空接口

        为了减少LSA的更新量，所以我们需要进行区域汇总，同时还需要配置空接口

6.配置NAT

        用easy IP即可，先写一个允许所有流量通过的ACL，然后绑定接口即可

四、实验配置

1.建立MGRE

[R3]int Tunnel 0/0/0
[R3-Tunnel0/0/0]ip address 172.16.0.1 24
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]nhrp entry multicast dynamic
[R3-Tunnel0/0/0]source 34.1.1.3
[R3-Tunnel0/0/0]nhrp network-id 100

[R5]int Tunnel 0/0/0
[R5-Tunnel0/0/0]ip address 172.16.0.2 24
[R5-Tunnel0/0/0]tunnel-protocol gre p2mp
[R5-Tunnel0/0/0]source Serial 4/0/0
[R5-Tunnel0/0/0]nhrp network-id 100
[R5-Tunnel0/0/0]nhrp entry 172.16.0.1 34.1.1.3 register

[R6]int Tunnel 0/0/0
[R6-Tunnel0/0/0]ip address 172.16.0.3 24
[R6-Tunnel0/0/0]tunnel-protocol gre p2mp
[R6-Tunnel0/0/0]source Serial 4/0/0
[R6-Tunnel0/0/0]nhrp network-id 100
[R6-Tunnel0/0/0]nhrp entry 172.16.0.1 34.1.1.3 register

[R7]int Tunnel 0/0/0
[R7-Tunnel0/0/0]ip address 172.16.0.4
[R7-Tunnel0/0/0]tunnel-protocol gre p2mp
[R7-Tunnel0/0/0]source GigabitEthernet 0/0/0
[R7-Tunnel0/0/0]nhrp network-id 100
[R7-Tunnel0/0/0]nhrp entry 172.16.0.1 34.1.1.3 register

[R3]ip route-static 0.0.0.0 0 34.1.1.4
[R5]ip route-static 0.0.0.0 0 54.1.1.4
[R6]ip route-static 0.0.0.0 0 64.1.1.4
[R7]ip route-static 0.0.0.0 0 74.1.1.4

2.配置OSPF

        区域0OSPF配置：

[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 172.16.0.1 0.0.0.0
[R3-Tunnel0/0/0]ospf network-type p2mp

[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 172.16.0.2 0.0.0.0
[R5-ospf-1-area-0.0.0.0]network 172.16.2.1 0.0.0.0
[R5-Tunnel0/0/0]ospf network-type p2mp

[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]network 172.16.0.3 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 172.16.3.1 0.0.0.0
[R6-Tunnel0/0/0]ospf network-type p2mp

[R7]ospf 1 router-id 7.7.7.7
[R7-ospf-1]area 0
[R7-ospf-1-area-0.0.0.0]network 172.16.0.4 0.0.0.0
[R7-ospf-1-area-0.0.0.0]network 172.16.4.1 0.0.0.0
[R7-Tunnel0/0/0]ospf network-type p2mp

        其他区域跟区域0一样正常宣告即可

3.重发布

[R12]ospf 1
[R12-ospf-1]import-route rip 1

[R9-ospf-1]import-route ospf 2

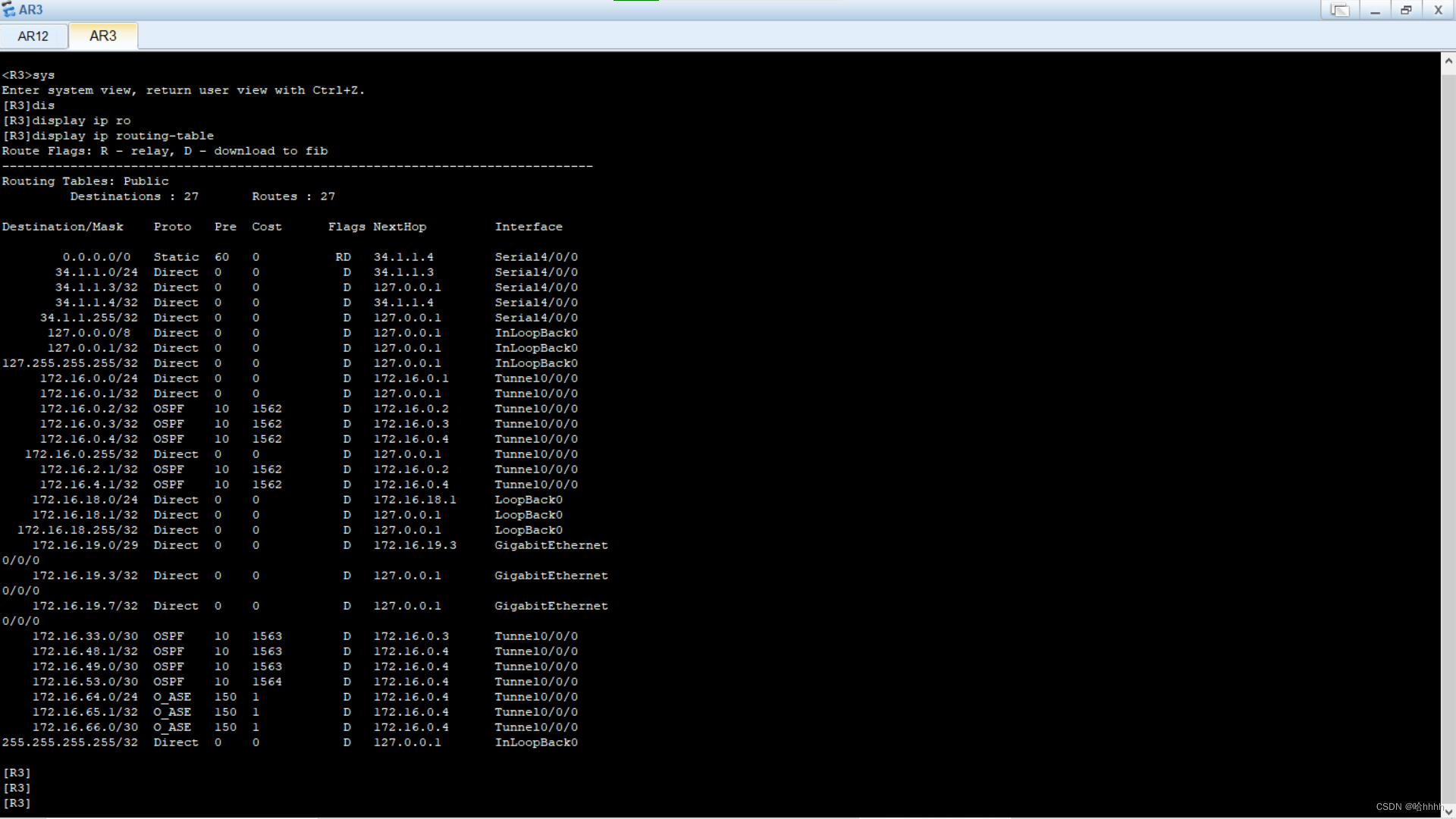

        最后配置好的效果如下：

4.区域汇总和配置空接口

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]abr-summary 172.16.16.0 255.255.240.0
[R3]ip route-static 172.16.16.0 20 NULL 0

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]abr-summary 172.16.32.0 255.255.240.0
[R6]ip route-static 172.16.32.0 20 NULL 0

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]abr-summary 172.16.48.0 255.255.240.0
[R7]ip route-static 172.16.48.0 20 NULL 0

[R9]ospf 1
[R9-ospf-1]area 4
[R9-ospf-1-area-0.0.0.4]abr-summary 172.16.64.0 255.255.240.0
[R9]ip route-static 172.16.64.0 20 NULL 0

5.配置特殊区域

[R1]ospf 1
[R1-ospf-1]area 1
[R1-ospf-1-area-0.0.0.1]stub

[R2]ospf 1
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]stub

[R3]ospf 1
[R3-ospf-1]area 1
[R3-ospf-1-area-0.0.0.1]stub no-summary

[R6]ospf 1
[R6-ospf-1]area 2
[R6-ospf-1-area-0.0.0.2]nssa no-summary

[R11]ospf 1
[R11-ospf-1]area 2
[R11-ospf-1-area-0.0.0.2]nssa

[R12]ospf 1
[R12-ospf-1]area 2
[R12-ospf-1-area-0.0.0.2]nssa

[R7]ospf 1
[R7-ospf-1]area 3
[R7-ospf-1-area-0.0.0.3]nssa no-summary

[R8]ospf 1
[R8-ospf-1]area 3
[R8-ospf-1-area-0.0.0.3]nssa

[R9]ospf 1
[R9-ospf-1]area 3
[R9-ospf-1-area-0.0.0.3]nssa

6.配置ACL

[R3]acl 2000
[R3-acl-basic-2000]rule permit source any
[R3-Serial4/0/0]nat outbound 2000
[R6]acl 2000
[R6-acl-basic-2000]rule permit source any
[R6-Serial4/0/0]nat outbound 2000
[R7]acl 2000
[R7-acl-basic-2000]rule permit source any
[R7-GigabitEthernet0/0/0]nat outbound 2000
