数电学习一(二极管)

已于 2022-12-27 15:34:13 修改
阅读量390 收藏
点赞数
文章标签： 学习
于 2022-12-27 15:20:17 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_68734901/article/details/128456280
版权

二极管单向导通，导通后，分压为0.7v，放光二极管分压1到2v，电流5到20mA；

二极管俩端电压很小时，是不导通的，电压达到0.5v以上，开始导通；

二极管接反后不导通，当电压达到击穿电压时，导kaigu

稳压二极管，即能稳定一定电压的二极管。

实行稳压条件，工作在反向击穿状态，反向电压大于稳压电压

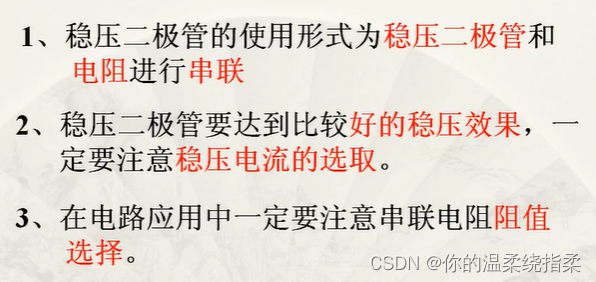

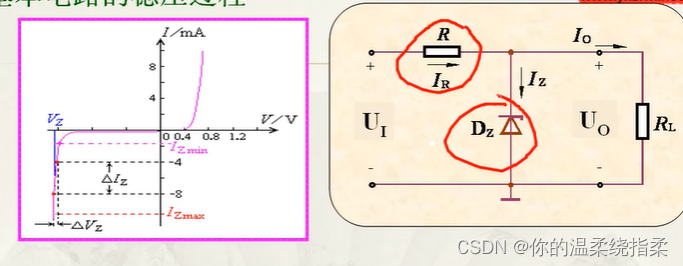

稳压电路：

稳压电路设计：

 开关二极管
