FPGA如何实现三分频

首先绘制两个输入信号的波形 sys_clk 时钟信号和 sys_rst_n 复位信号，既然需要分频那肯定需要一个计数器，所以我们定义一个名为 cnt_clk 的计数器，对于计数器我们要精确的控制它何时计数、何时清零，这里计数的开始我们没有特殊要求，即只要时钟正常工作且复位被释放我们就可以立刻进行计数。那计数器计数到多少清零呢？这里我们的要求是进行3分频所以我们最大计数值为3所以cnt_clk位宽为2，低电平是一个时钟周期，高电平时 2 个时钟周期

，three_clk1 波形的变化都是在系统时钟 sys_clk 上升沿时进行，three_clk2 波形的变化都是在系统时钟 sys_clk 下降沿时进行，three_out 输出信号是我们想要的 3 分频的，我们仔细观察画下波形，可以发现 three_clk1 和 three_clk2 相或的结果就是 three_out的波形，

module divider_three
(


input  wire  sys_clk,//系统时钟
input  wire  sys_rst_n,
output wire  three_clk//分频后输出的时钟

);

reg  [1:0]      cnt_clk;//上升沿分频计数器


reg    three_clk1;
reg    three_clk2;

always@(posedge sys_clk  or  negedge sys_rst_n)begin
if(sys_rst_n==0)begin
cnt_clk<=0;
end
else if(cnt_clk==2'd2)
cnt_clk<=0;
else
cnt_clk<=cnt_clk+2'd1;
end


//系统时钟上升沿cnt_clk计数到1翻转一次，计数到2再翻转一次

always@(posedge sys_clk  or  negedge sys_rst_n)begin
if(sys_rst_n==0)begin
cnt_clk<=0;
three_clk1<=0;
end
else  if(cnt_clk==1)
three_clk1<=~three_clk1;
else  if(cnt_clk==2)
three_clk1<=~three_clk1;
end



//系统时钟下降沿cnt_clk计数到1翻转一次，计数到2再翻转一次
always@(negedge sys_clk  or  negedge sys_rst_n)begin
if(sys_rst_n==0)begin
cnt_clk<=0;
three_clk2<=0;
end
else  if(cnt_clk==1)
three_clk2<=~three_clk2;
else  if(cnt_clk==2)
three_clk2<=~three_clk2;
end

//相或得到结果
assign  three_clk=three_clk1|three_clk2;//分频后输出的时钟

endmodule

//仿真文件

`timescale  1ns/1ns
module tb_divider_three();



reg              sys_clk   ;//系统时钟
reg              sys_rst_n  ;
wire             three_clk  ; //分频后输出的时钟




initial begin
sys_clk<=0;
sys_rst_n<=0;
#20
sys_rst_n<=1'b1;
end

 always #20 sys_clk<=~sys_clk;

divider_three divider_three_inst(
 .sys_clk      (sys_clk  ),
 .sys_rst_n    (sys_rst_n),
 .three_clk    (three_clk)
 );
endmodule

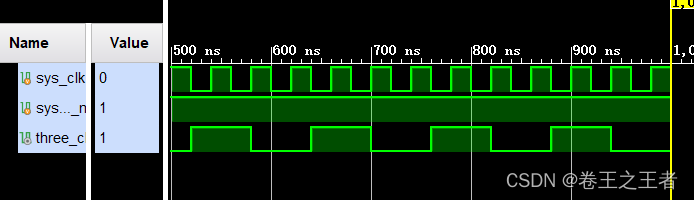

最终仿真结果
