关于AC/DC模块的一些重要电路

一、模块中的局部电路

（一）EMI电路
1.AC和DC的全称
（1）alternating current (交流电)
（2）direct current（直流电）
（二）电路组成

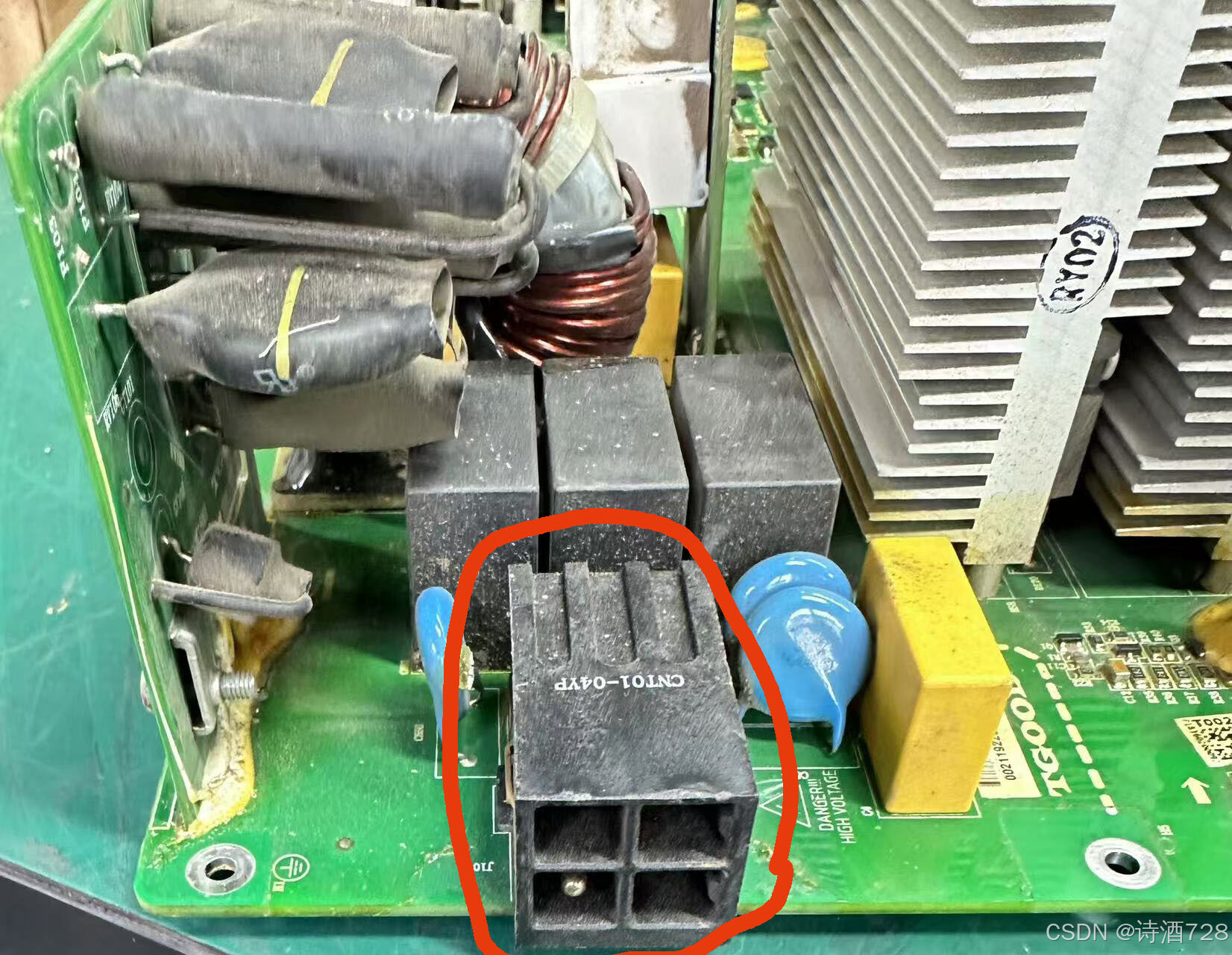

三相电380V电压接入口

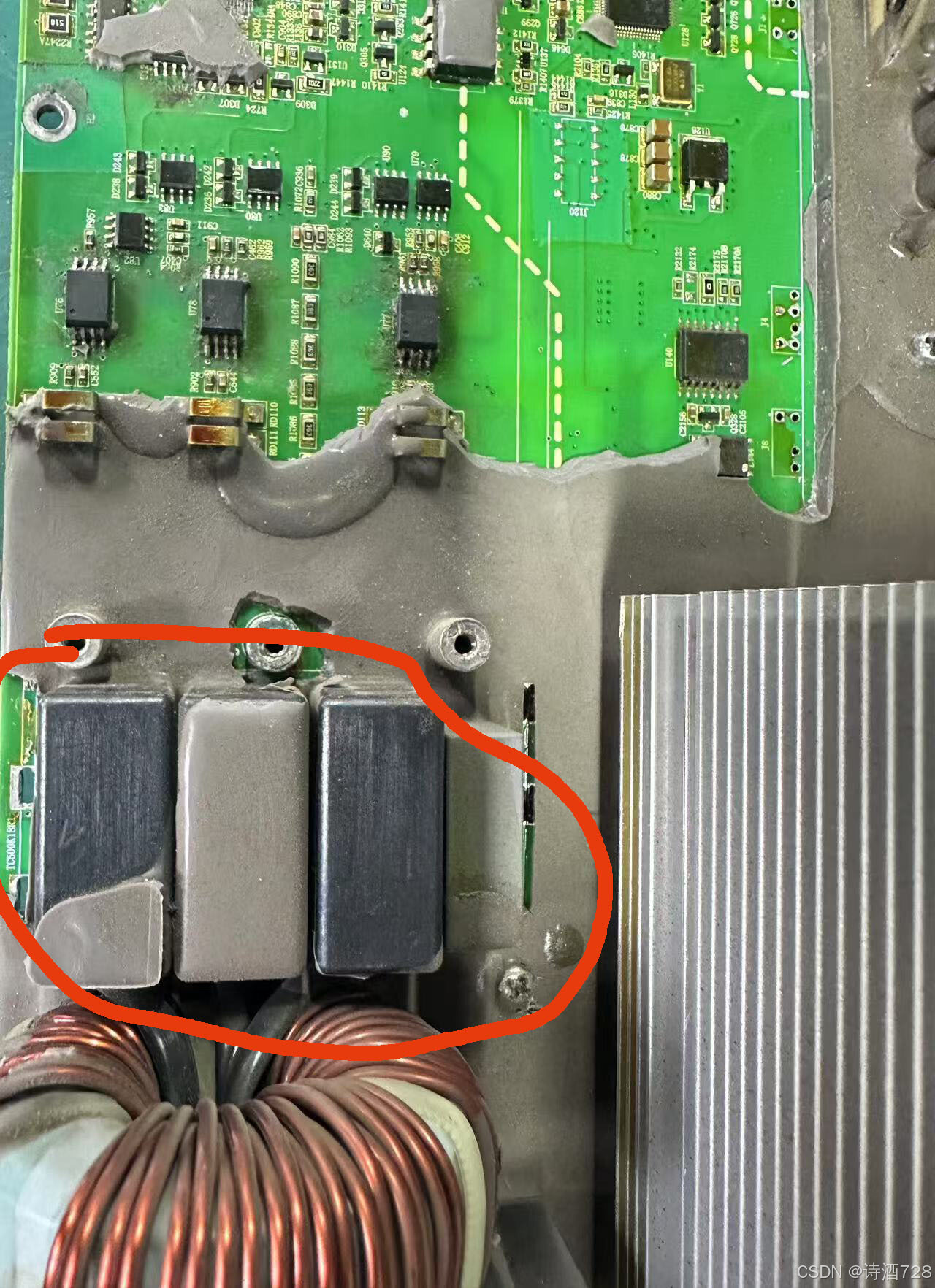

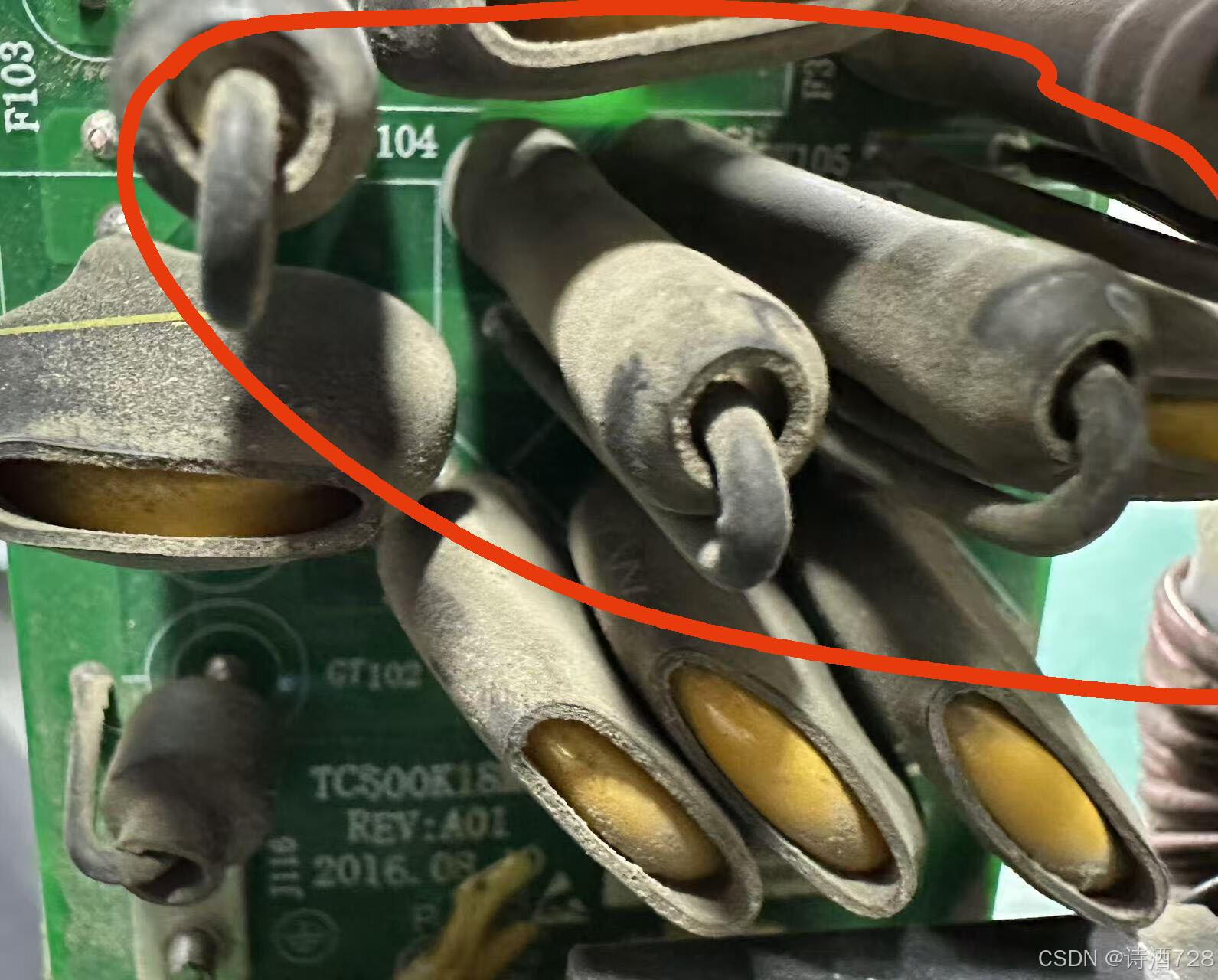

三组保险丝

插电容

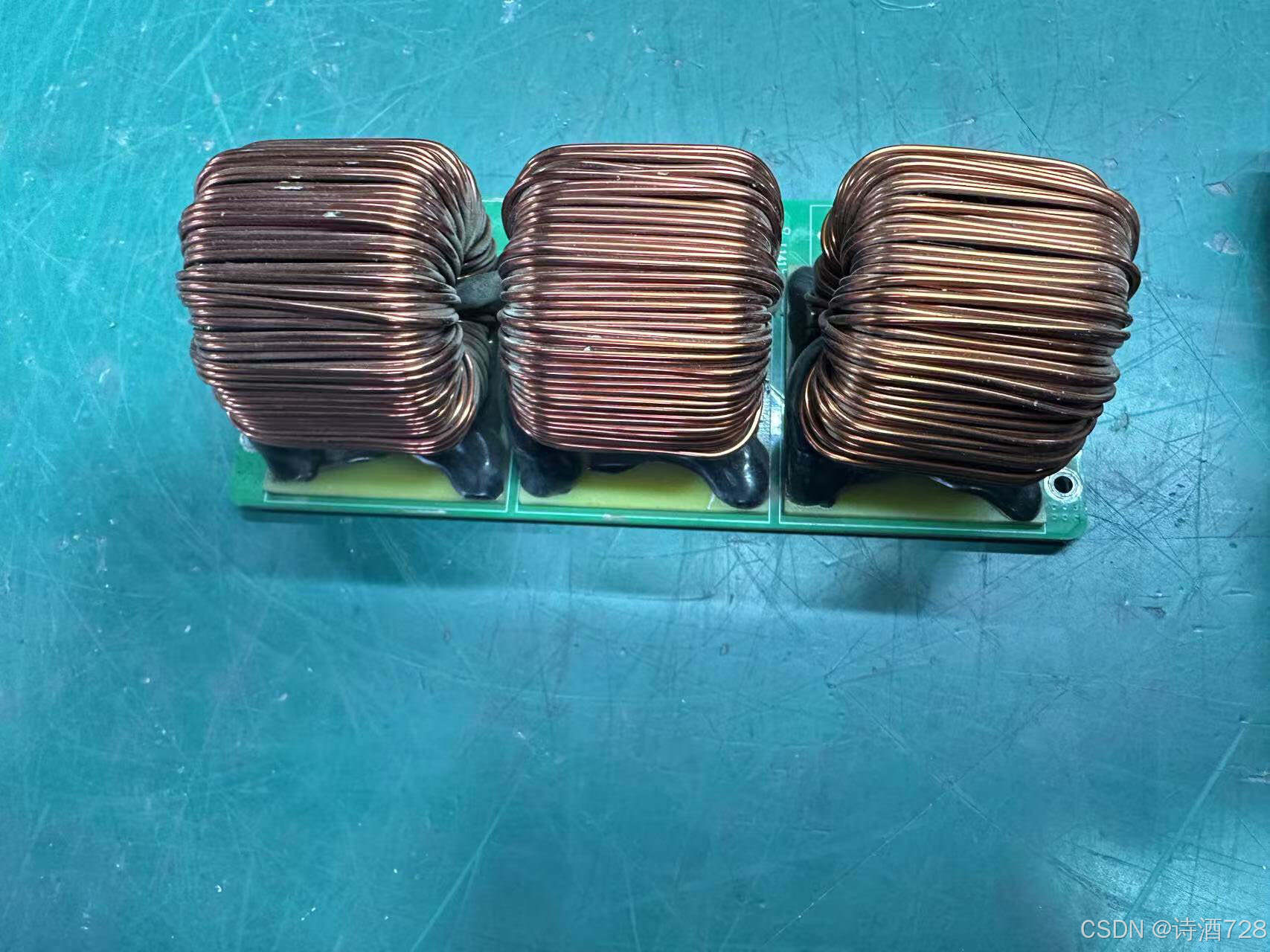

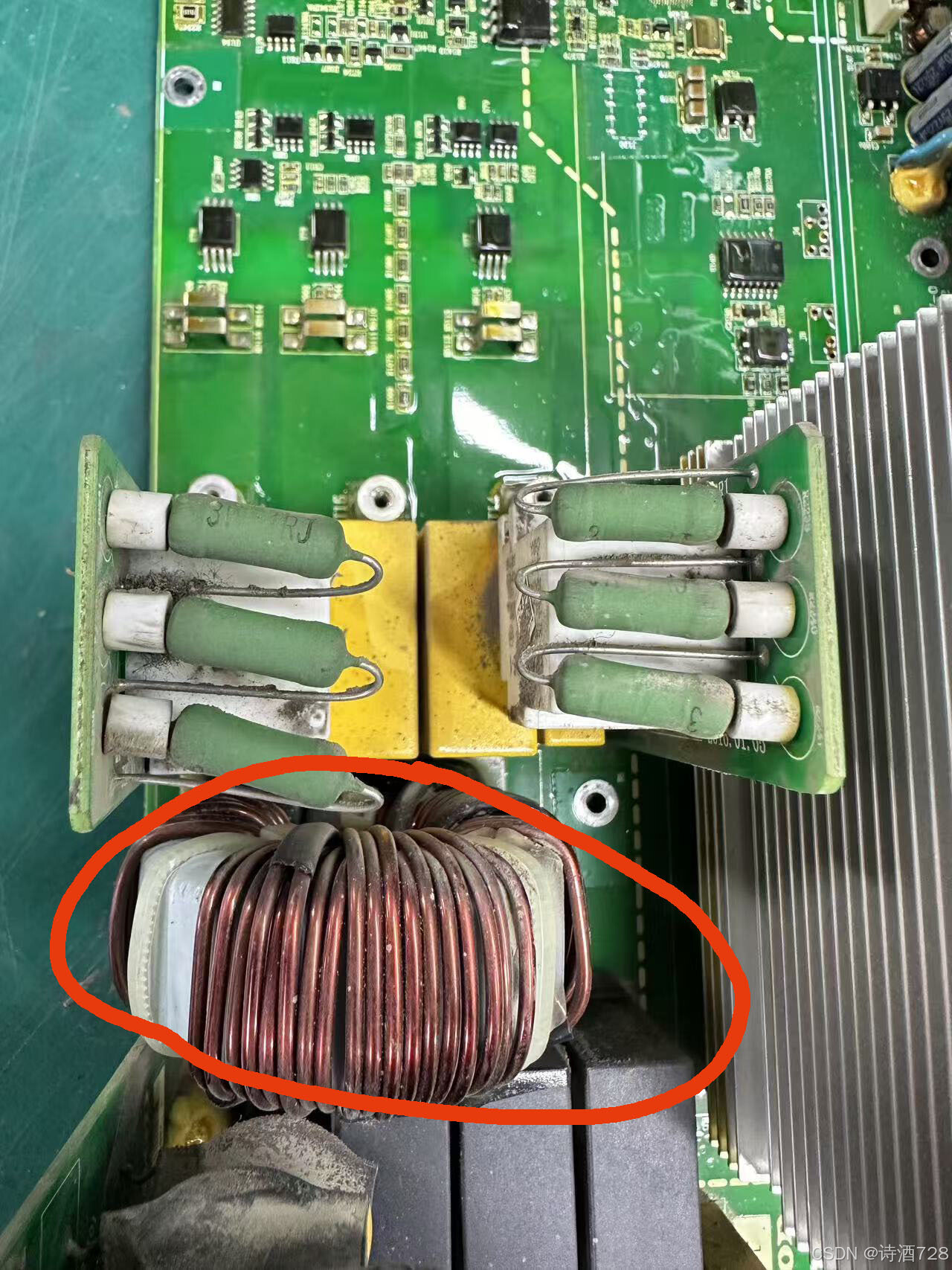

共模电感

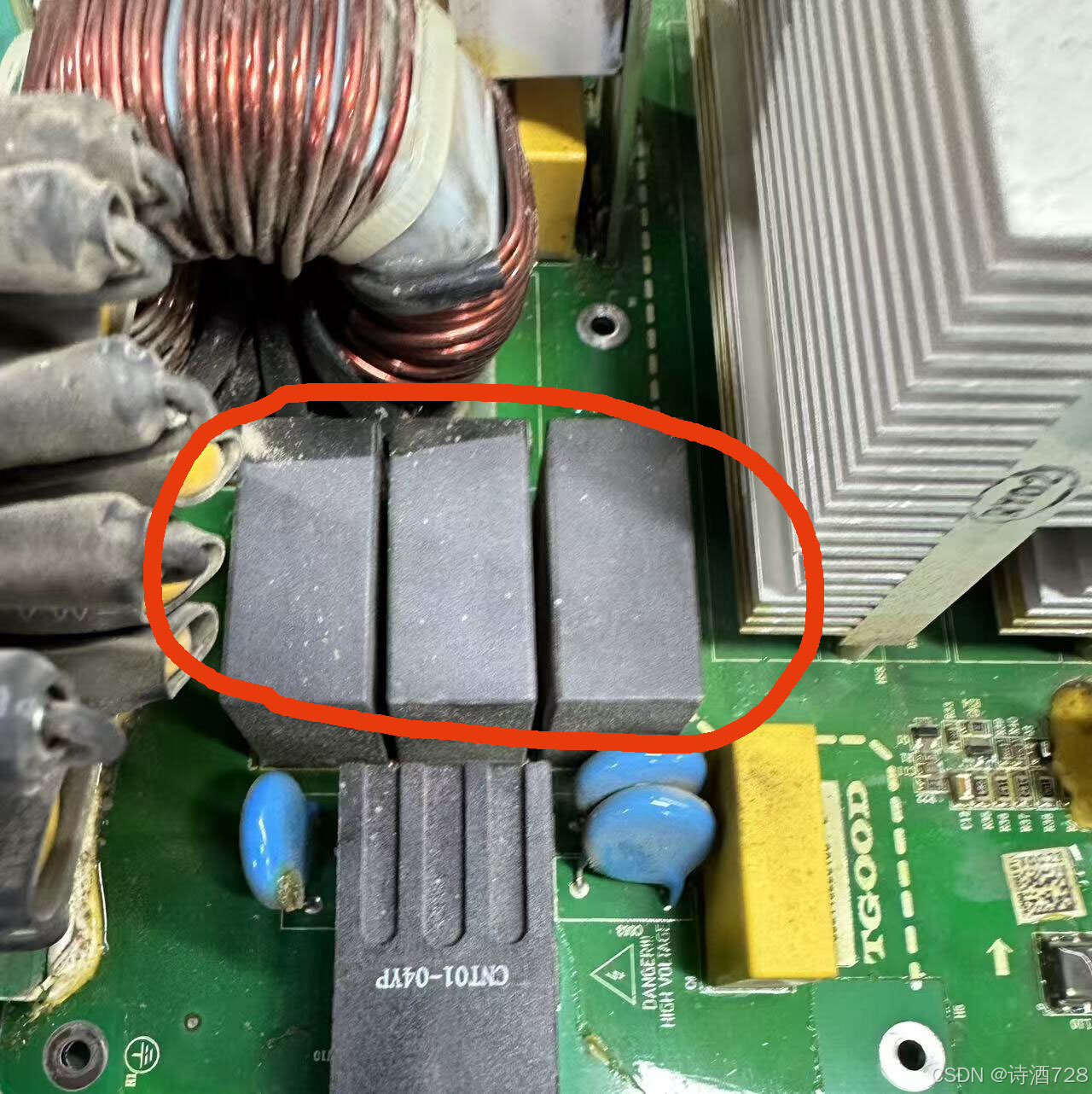

Y电容大电容

三组信号放大

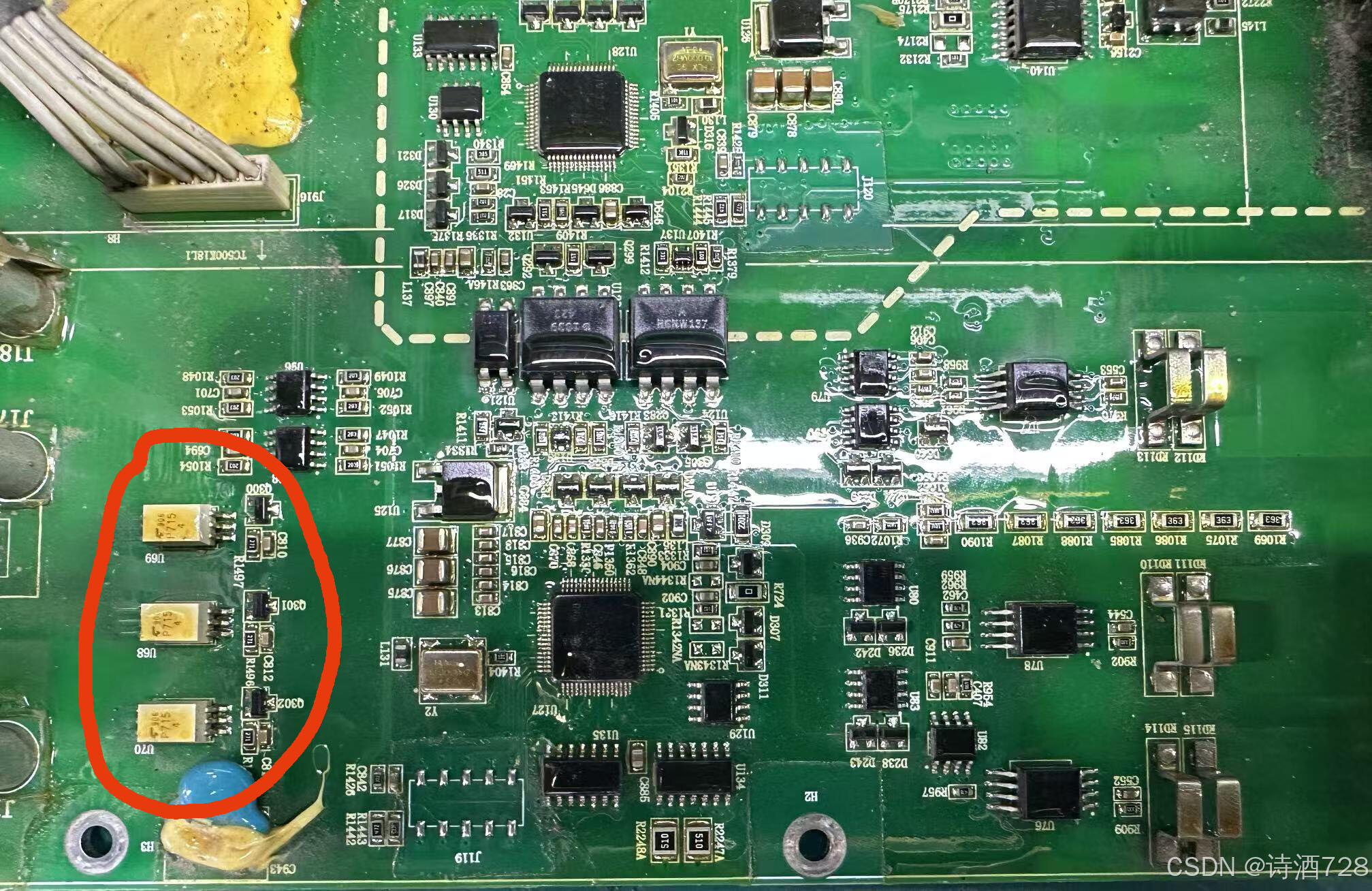

光耦

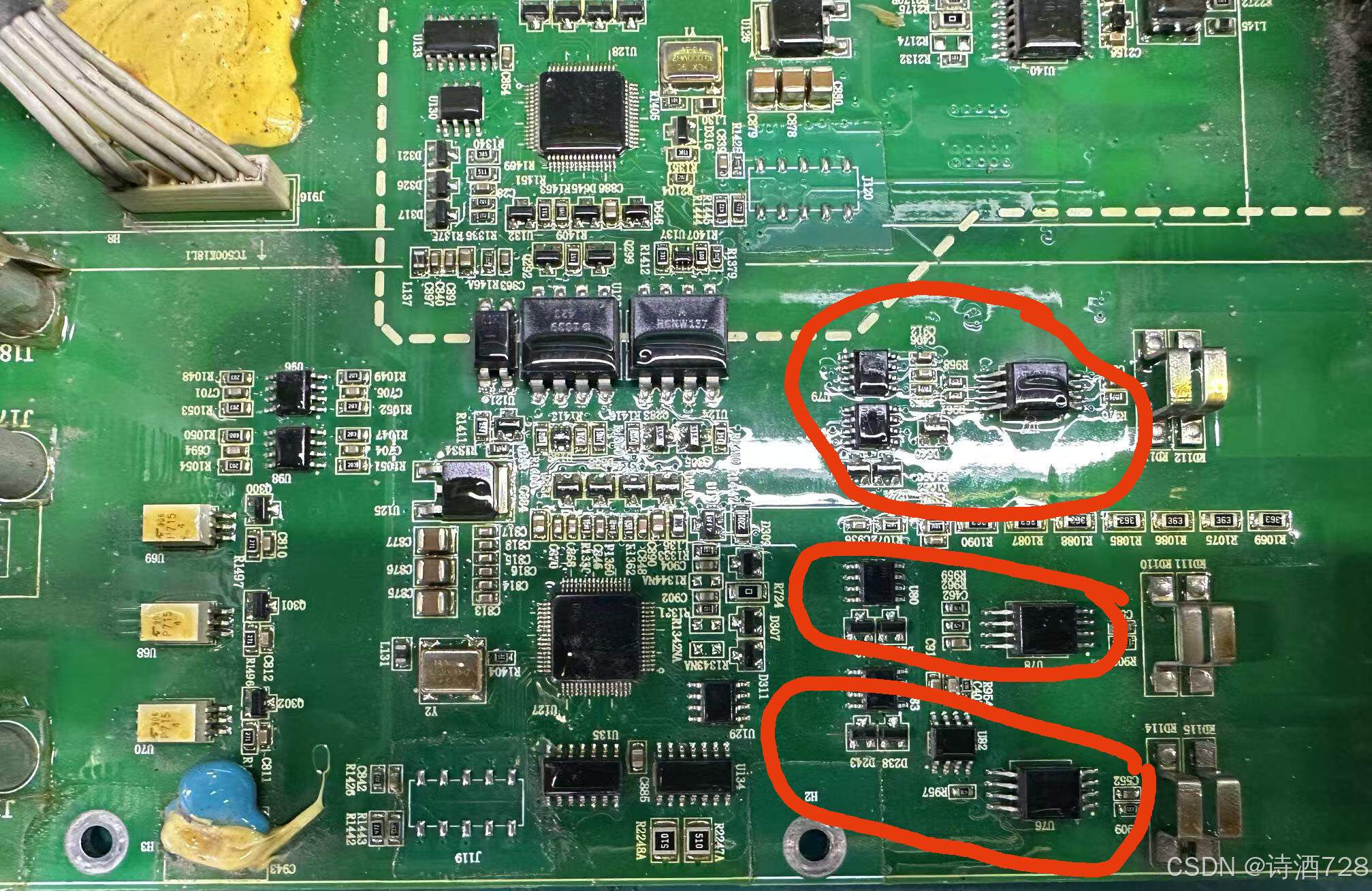

（三）关于光耦的科普：
1.光耦的作用：
是对输入、输出信号进行电气隔离，此处用于电机信号和数字信号进行电气隔离。
（四）电路总结：
以上属于EMI整流滤波电路（electromagnetic interference）电磁干扰整流滤波电路。
（五）设计该电路的目的：
电子设备或系统产生的电磁能量干扰其他设备的正常工作（传导或者辐射）。

二、PFC电路

（一）PFC电路的影响因素和主要用途：
与功率因数有关，主要用于整流滤波电路（开关电源的整流滤波电路）。
整流滤波电路影响功率因数产生大的脉冲电流，对电网产生干扰 PFC应运而生。英文：Power Factor Correction 功率因数校正
（二）PFC电路的重要电气特性：
功率因数=W有功/W视在 （W即功率）
视在功率=电压*电流
tips：
（1）对于阻性负载来说功率因数为1。
（2）由于电路中不可避免的存在电容、电感所以就会产生无功功率，有交流电经过时没有将全部的能量转换出去而是对电能进行存储和释放。
（3）当输入的峰值电压比电容上的电压高时会出现很大的冲击电流，该大电流基本出现在电压峰值的一方。
（三）传统电路存在的问题：
1.电流移象出现的比电压早，产生了无功功率。
2.大电流进入电网时就会产生强干扰。

（四）PFC电路诞生的意义：

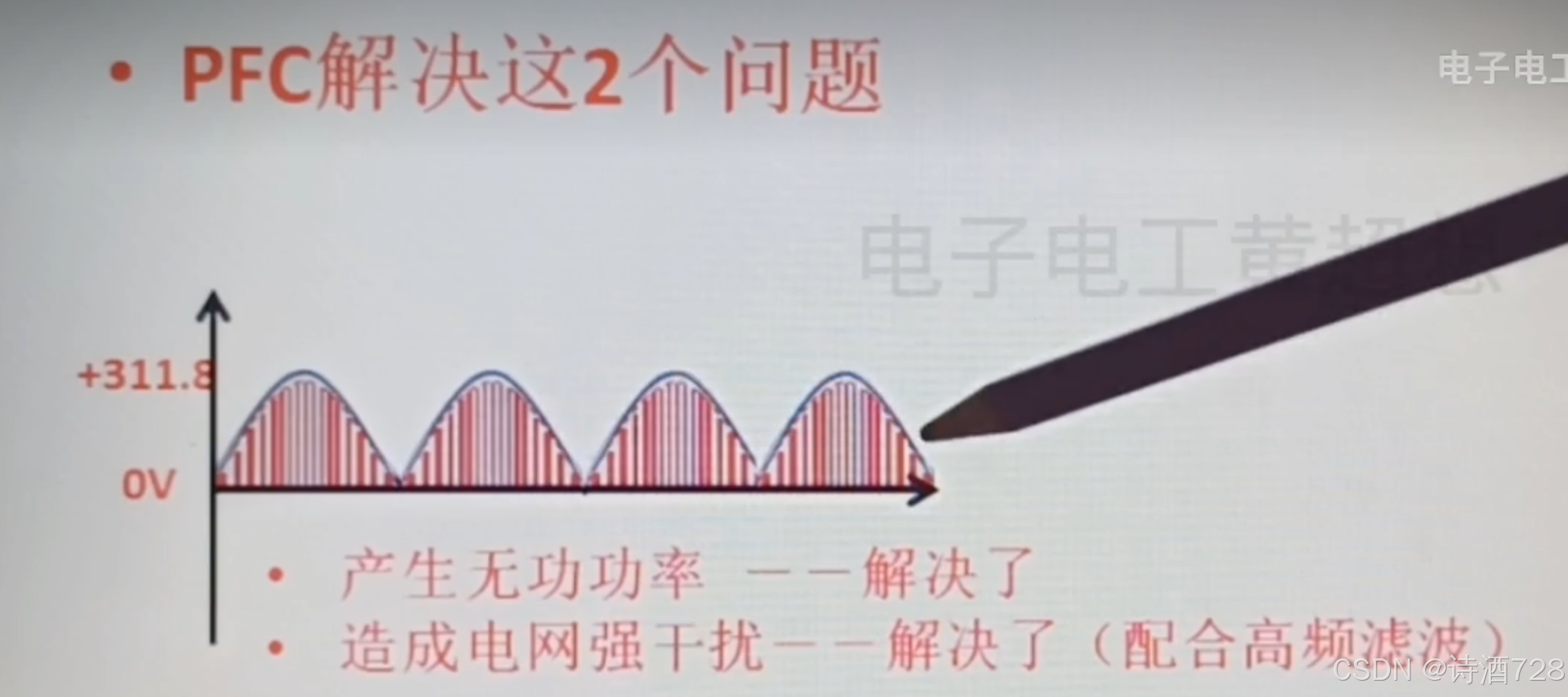

1.PFC能将脉冲大电流分摊到不同的时间，让脉冲大电流出现的时间与电压出现的时间相同。
2.与此同时，这个电流为高频的且不是冲击特别大的电流，通过高频滤波就会解决第二个问题。

三、LLC电路

（一）电路名称：
LLC电路，又称RC电路（resonant circuit）即谐振电路。
（二）电路图及其说明：
tips：

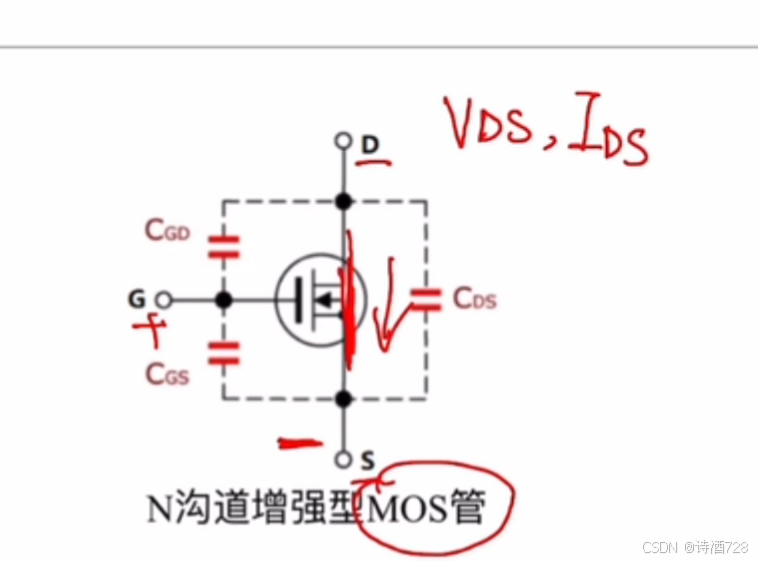

（1）MOS管开关电路的电压 VDS、电流IDS。

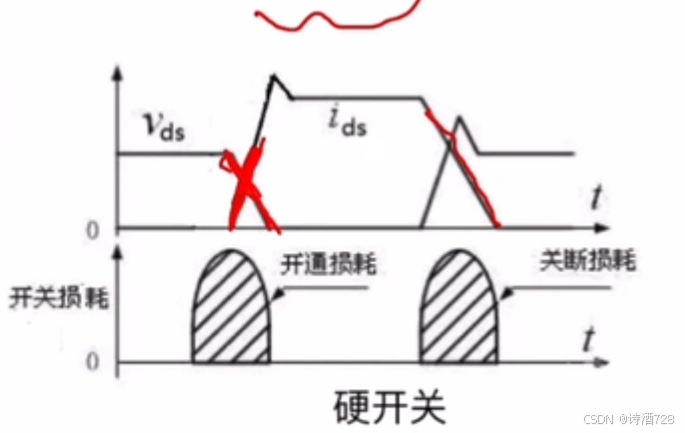

（2）实际情况下开关导通电压不会瞬间降低，关断时电流也不会瞬间下降到0.

（三）实际应用中存在的问题：
1.实际生产中，就会出现上述情况 VDS和IDS交叉。功率等于电压*电流，会产生相应的开关损耗。
2.当开关的频率变高之后，开关损耗就变得非常大。为了解决这个问题，电路工作者提出了软开关的概念。

（四）软开关的作用和意义：

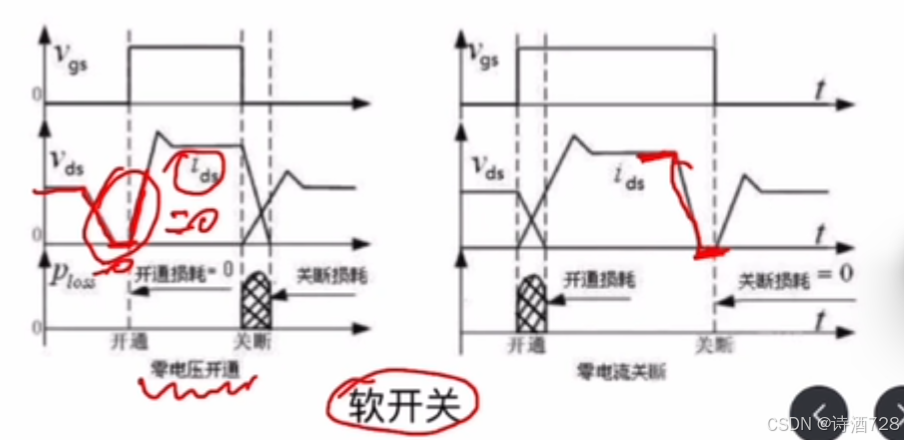

1.开通前将电压降到0，成为0电压开通。关断前将电流降到0，成为0电流关断。
2.零电压开通，电压超前于电流到0。就会避免交叉，功率是电压与电流的乘积=0，进一步实现了零电压开通，或者说电路处于一个感性的状态时，此时电压超前于电路 。（感性不是理性的对立词，这里指电感性电路）

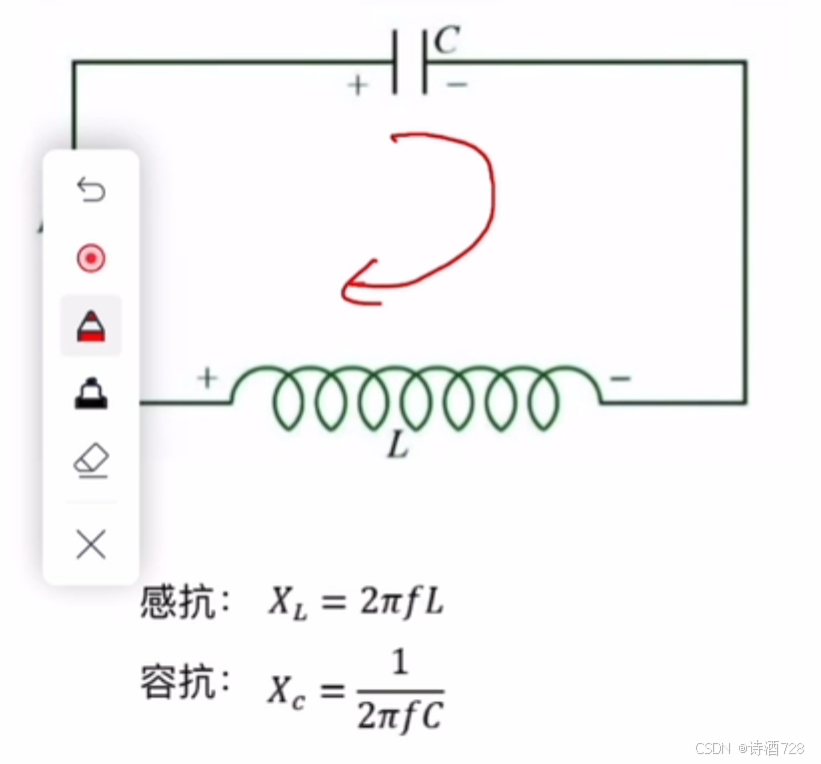

（五）谐振(串联)感抗、容抗的计算公式：

tips：

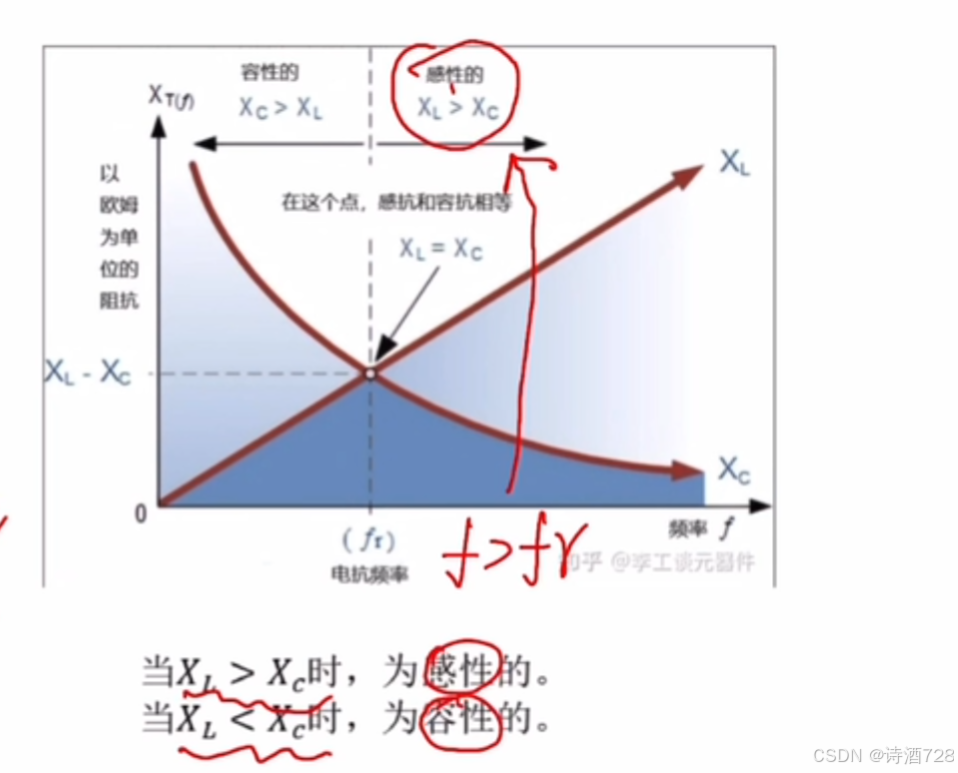

（1）在电阻电感电容组成的电路中，当容抗和感抗相等时，电路中电流与电压的相位相同，即整个电路呈电阻性。
（2）该现象被称为串联谐振，其中在电感不变的情况下，f与感抗呈正相关，与容抗呈现反相关。
（3）通过调节频率使得电路成为感性，或者容性的，可实现电流与电压的到来先后顺序。

1.谐振网络的组成：

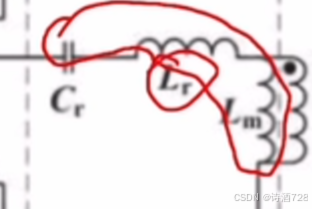

谐振电感LR 、谐振电容Cr和 励磁电感Lm 。通过控制开关频率， 来实现输出电压恒定的谐振电路。

2.电路原理：

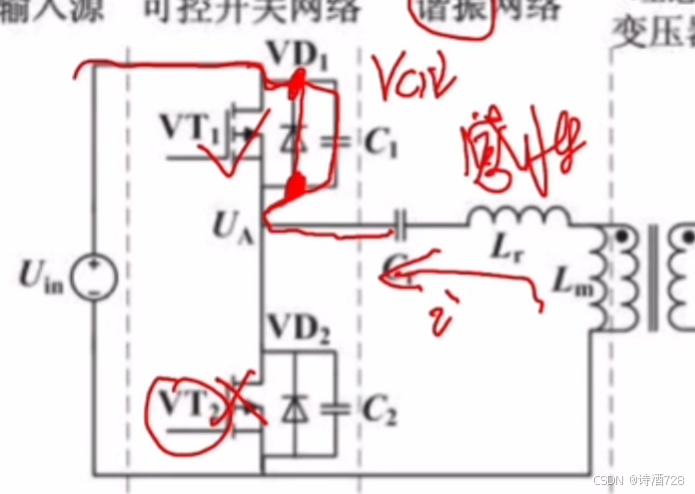

假设VT2导通，此时的谐振电流从Lm流到Lr，此时让VT2关断。由于存在死区，此时的VT1尚未打开。 通过LLC电路调节频率，使电路达到感性状态，因为电流不能突变，会维持着原来的电路方向， 电流会先给VC1放电，放电至0V左右。此时，VD1导通，通过VT1的集电极，电流就流过VT1。一般之间的电压在0v左右，或者0.7v的压降。
3.对励磁电感的要求：
如果期望实现开关管的zvs，励磁电感的峰值电流IM必须在死区内，能够让C1上的电压降到0。

tips：

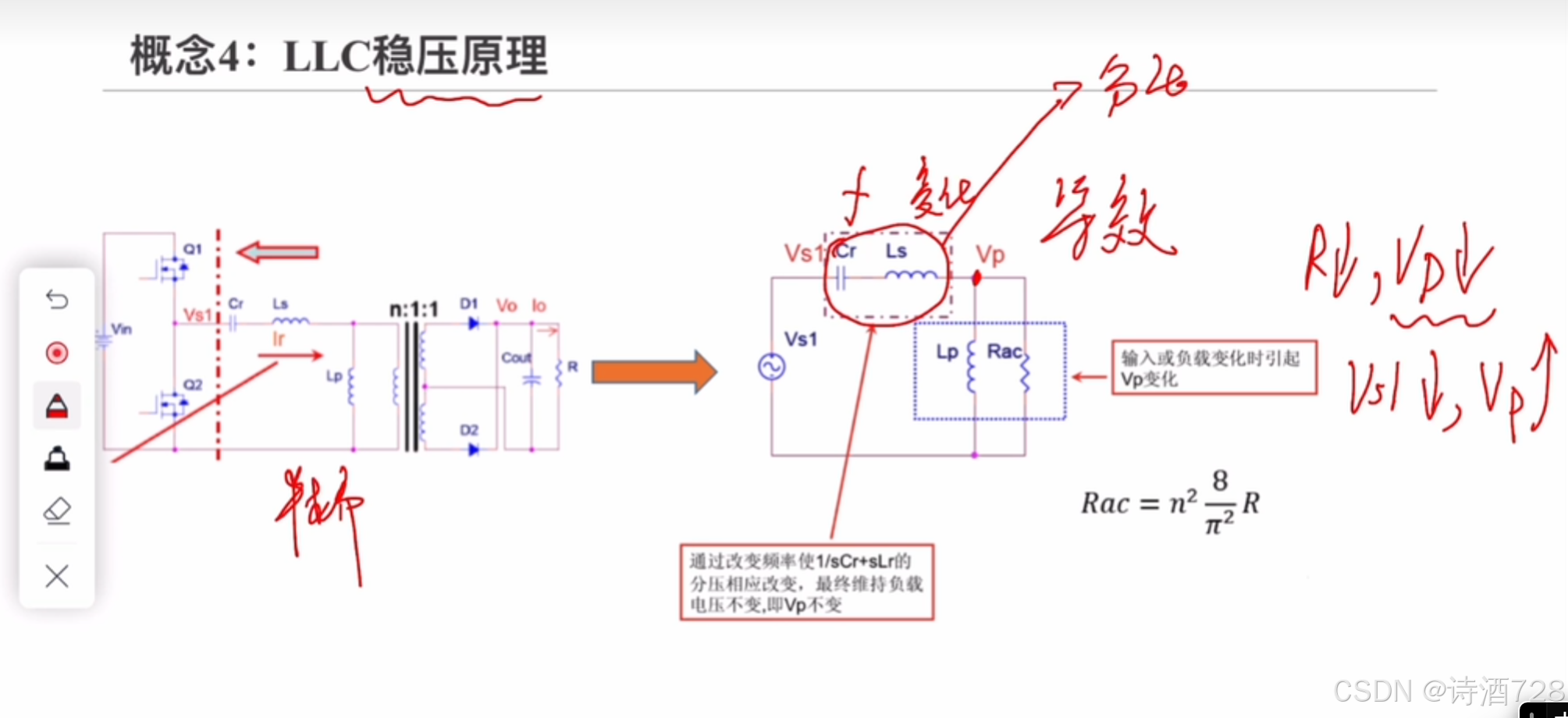

（1）上图为llc电路图及其等效电路，励磁电感上的交流分压可以由驱动来调整，在电路变化时利用电抗来分压以保证VP的稳定。
（2）举例说明：
例如，负载电路R变小，VP就会变小。为了维持VP的稳定 VS之类的有效阻抗也需要减小，此时将频率降低感抗减小等效出来的VP就会增大。
（六）一些小细节

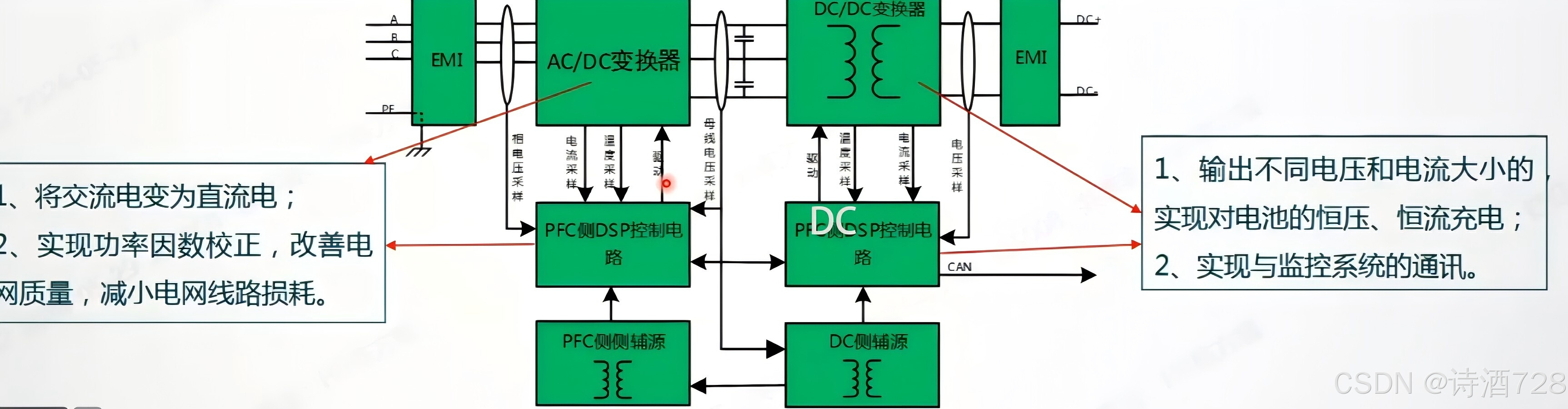

1.AC/DC变换器的作用？
AC/DC转换去采样DFC的电流、温度、电压，采样完成后进行数据计算处理，经由驱动发给AC/DC。
2.采样温度的意义？
在于保护电路基础和元器件的安全。
3.采样电流电压目的？
做控制使用
4.发射的驱动的目的？
是为了开关管让电压变成需要的电压
5.总结：
无论任何电源都得需要供电，供电需要隔离。此模块选择了母线电压采样，只要试电是有电的母线即为有电。二从母线取电的好处在于节省出一个整流桥，相当于直流输出后直接作为辅源的输入。
