AD5160BRJZ10-RL7数字电位器（笔记）

AD5160BRJZ10-RL7是一款由Analog Devices, Inc.（亚德诺半导体）生产的256位SPI兼容型数字电位器。

一.主要功能

1. 电子调整功能：
   • AD5160BRJZ10-RL7可实现与机械电位器或可变电阻器相同的电子调整功能，但具有增强的分辨率、固态可靠性和出色的低温度系数性能。
2. 高分辨率：
   • 该数字电位器具有256个调整位置，提供了高精度的电阻调整能力。
3. SPI兼容接口：
   • 通过SPI（串行外设接口）兼容的数字接口，可以方便地控制游标（即滑动触点）的位置，从而调整电阻值。
4. 低功耗：
   • 采用2.7V至5.5V电源供电，功耗小于5µA，适合电池供电的便携式应用。
5. 线性电阻变化：
   • 游标与固定电阻任一端点之间的电阻值，随传输至RDAC锁存器中的数字码呈线性变化。
6. 上电预设功能：
   • 内部具有上电预设功能，可将游标置于中间电平，简化了故障条件下的恢复操作。

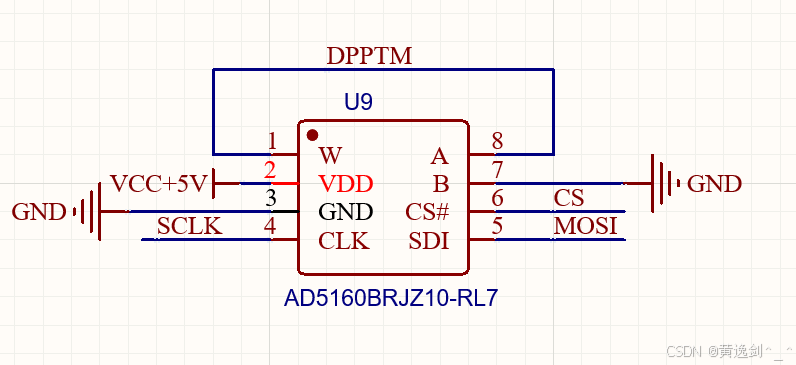

二.各引脚作用

1. 电源引脚：
   • VCC：正电源引脚，通常连接至2.7V至5.5V的直流电源。
   • VSS/GND：接地引脚，提供电路的公共参考电位。
2. 数字接口引脚：
   • CS（Chip Select）：片选引脚，用于选择或取消选择该数字电位器进行通信。当CS为低电平时，数字电位器被选中进行通信。
   • SCK（Serial Clock）：串行时钟引脚，用于同步数据的传输。在SCK的上升沿或下降沿（具体取决于SPI模式设置），数据被锁存或传输。
   • MOSI（Master Out Slave In）：主出从入引脚，用于从主设备（如微控制器）向数字电位器传输数据。
   • MISO（Master In Slave Out）：主入从出引脚，在某些情况下（如读取寄存器值时），用于从数字电位器向主设备传输数据。但在AD5160BRJZ10-RL7中，MISO可能不被使用，具体取决于器件的配置和通信协议。
3. 游标/电阻引脚：
   • RH、RW、RL：分别代表电阻的高端、游标（滑动触点）和低端。这些引脚用于连接外部电路，实现电阻值的调整。其中，RW引脚与游标相连，其电阻值随数字接口传输的代码而变化。
4. 未使用的引脚：
   • 对于SOT-23-8封装中的未使用引脚，通常应保持未连接状态或接地，以避免对电路造成干扰。

三.其他

1. W端（游标端）：
   • W端代表游标（Wiper），它是数字电位器中的一个可移动触点。通过改变W端在A端和B端之间的位置，可以调整A端与W端或B端与W端之间的电阻值。
   • 在数字控制下，W端的位置由传输到RDAC（电阻数字模拟转换器）锁存器中的数字码决定，这个数字码决定了W端相对于A端和B端的具体位置。
   • 因此，W端是实现电阻值调整的关键部分，它允许用户根据需要精确地设置电阻值。
2. A端和B端：
   • A端和B端是数字电位器中的两个固定端点，它们之间形成了电位器的总电阻。这个总电阻可以是5kΩ、10kΩ、50kΩ或100kΩ，具体取决于所选的器件型号。
   • A端通常连接到电路的参考电压或输入电压，而B端通常接地或连接到另一个参考电位。这样，A端和B端之间就形成了一个可调节的分压器。
   • 当W端在A端和B端之间移动时，它会改变与A端或B端之间的电阻值，从而改变分压器的输出电压。这使得数字电位器可以用作精确的分压器或可调电阻器。
