杰理-mic硬件部分浅析（待完善）

目录

硬件原理图：

SDK的配置：

硬件部分接线：

---

mic的配置需要根据板子原理图来配置，分为差分隔直电容模式和单端隔直电容模式，一般都是用差分隔直电容模式。

以701样板为例：

硬件原理图：

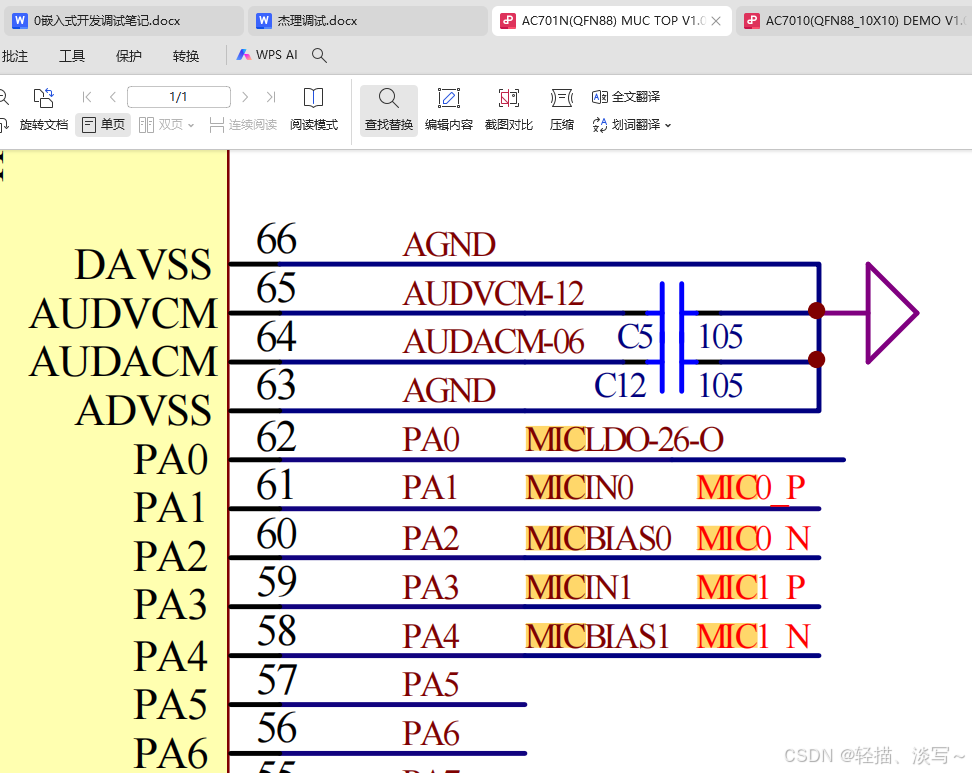

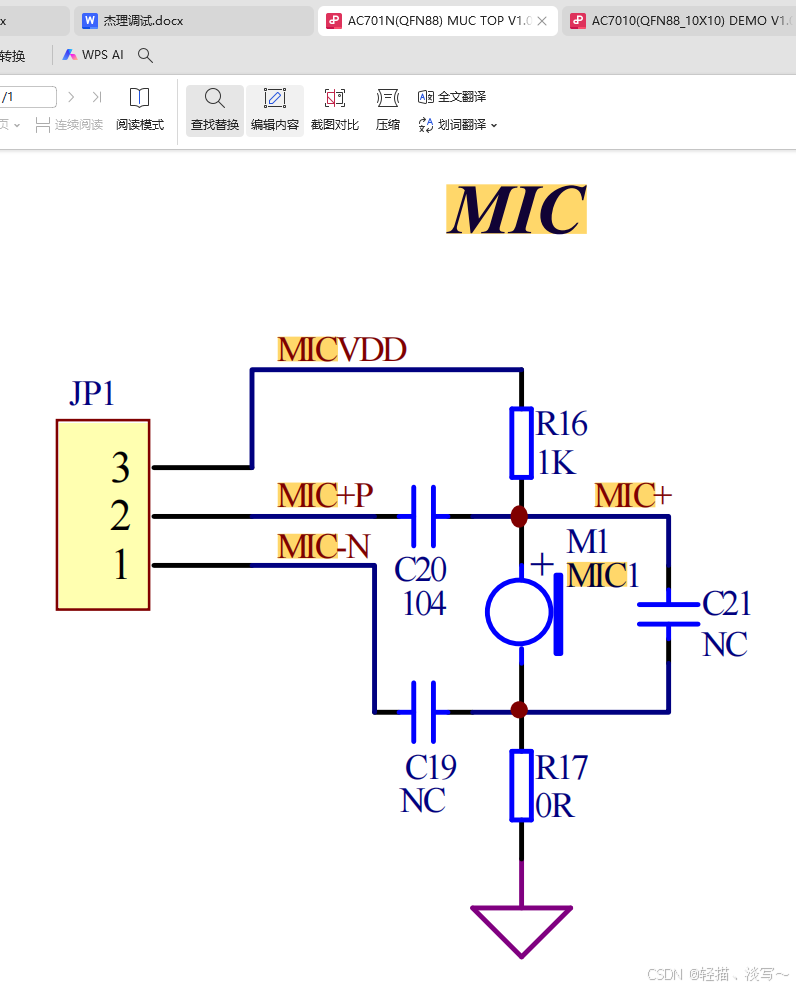

mic直接接701样板（top层），701样板（top层）的mic电路如下：

可以看出701的mic电路设计是差分隔直电容模式，所以对应的SDK工程也要配置成差分隔直电容模式。

SDK的配置：

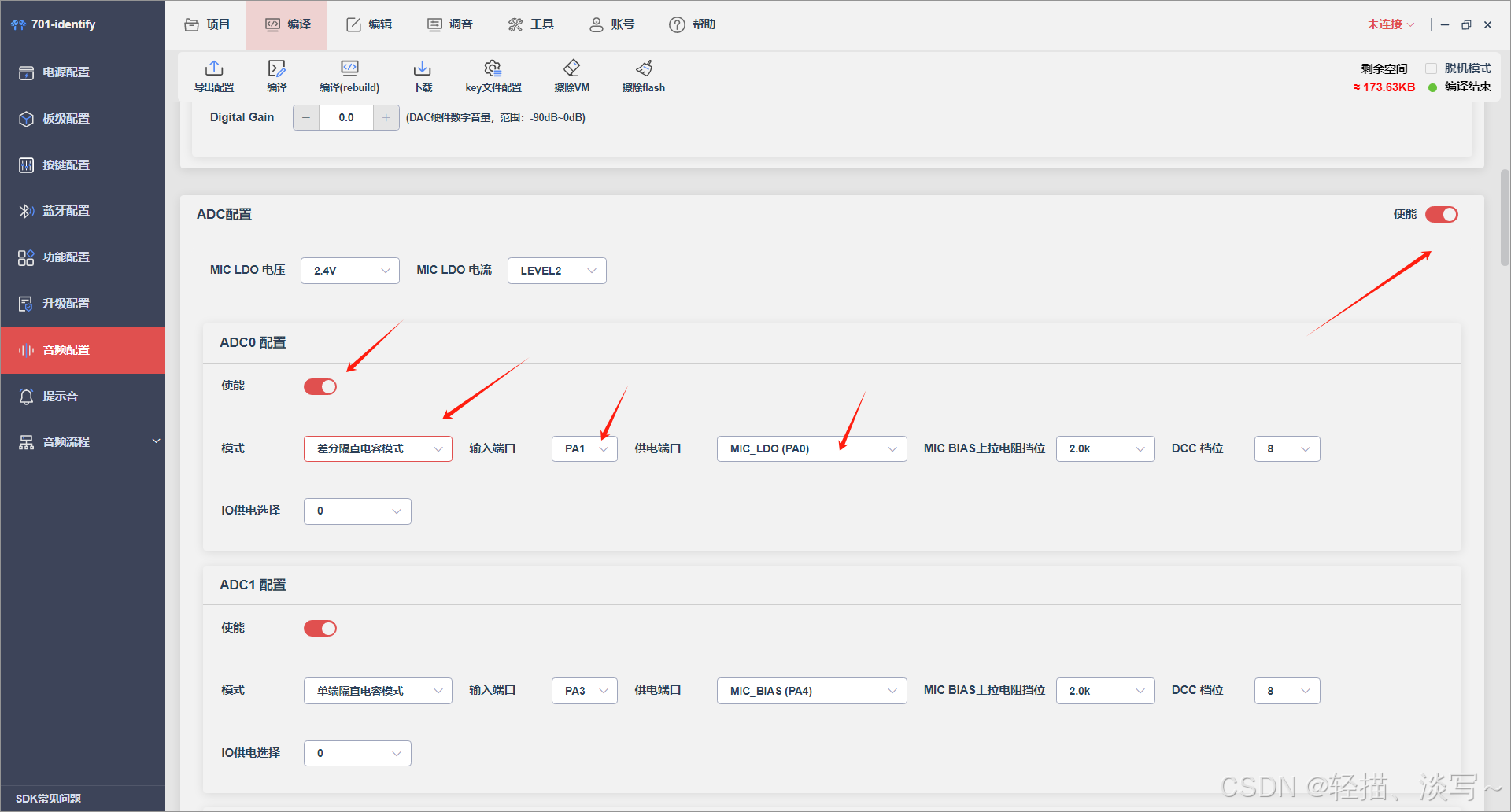

ADC需要使能，使用的mic对应的ADC通道需要对应配置，并使能。

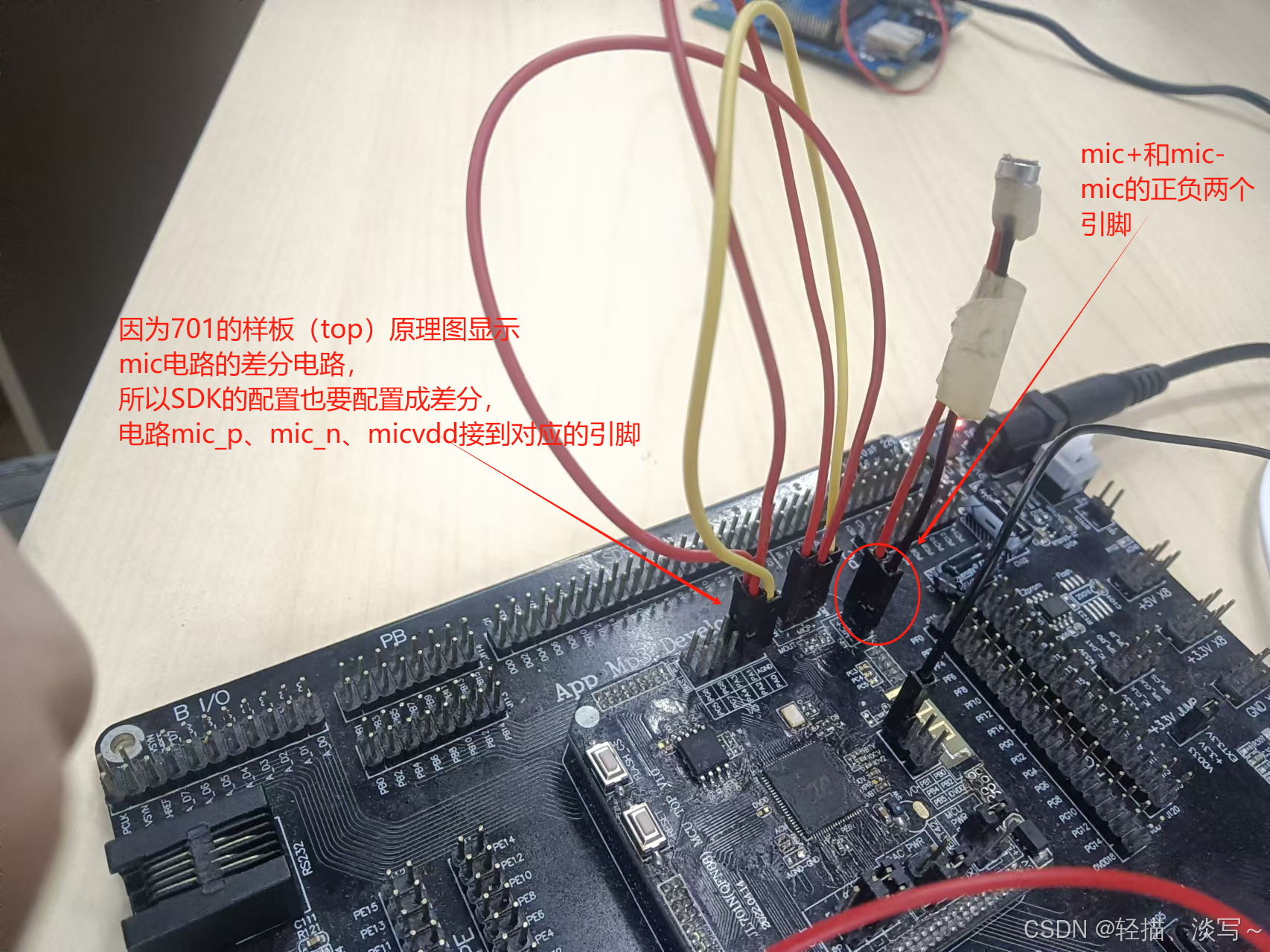

硬件部分接线：
