杰理-充电流程（待完善）

USB供电（充电）跳线帽接法

USB5V跳线帽接VPWR，4.2V跳线帽没接VBAT，插上USB是充电。这时候4.2V跳线帽接VBAT，直接关机。

USB4.2V跳线帽接VBAT，USB5V跳线帽没接VPWR，插上USB是USB供电。

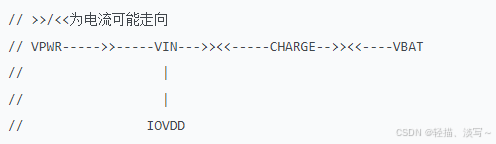

VPWR为充电输入引脚,VBAT为电池接口

充电模块的输入为VIN

正常情况下,(VPWR>VBAT时,VIN=VPWR) (VPWR谁大，谁做充电模块的输入

充电可供选择的配置主要有如下几点：

(1) 充满电电压大小，设置范围为 3.83-4.60V。

(2) 充满电电流大小，设置范围为 2.5mA-30mA。当在恒压充电时充电电流大小接近设置的

充满电电流大小时，认为本次充电充满，故该值越大，充电时间越短，充满电压幅值越低，该

值越小，充电时间越长，充满电压幅值越接近设置的充满电的电压值。

(3) 涓流恒流充电电流大小，其中恒流电流大小固定为涓流电流大小的 10 倍，涓流电流大

小设置范围为 2.5-30mA，恒流电流大小设置范围为 25-300mA。

(4) 涓流恒流充电转换电压点，设置范围为：2.75V-3.42V。当电池电压小于设置值时，
