UART

目标：实现使用串口0完成数据收发，波特率115200、数据长度8bits，无校验位，1停止位。

1.UART串行通信模块特点：

波特率软件可配置4路独立通道（UART0, UART1, UART4, UART5）
全双工通信口
UART具有数据接收完成/接收错误中断，并提示错误类型
可配置数据长度，支持6、 7、 8、 9bits
可配置的停止位-支持1个停止位或2个停止位
可配置为红外调制输出功能，且载波频率可设置，及载波占空比可设置
支持DMA
支持接收超时机制

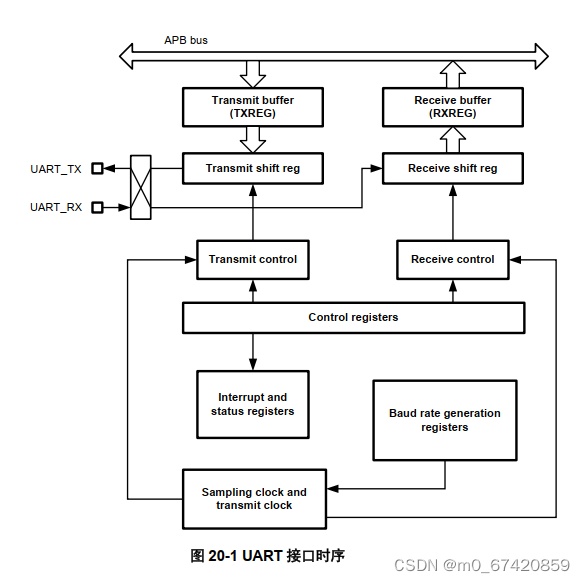

2.结构框图

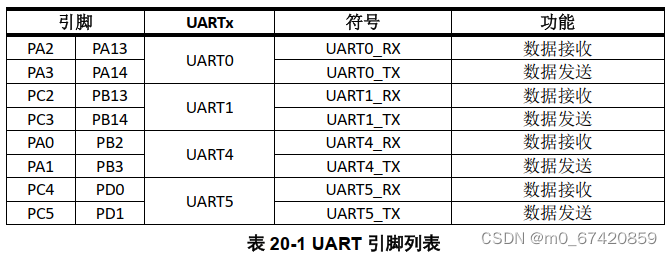

3.引脚定义

RX和TX都要配置成数字外设功能。

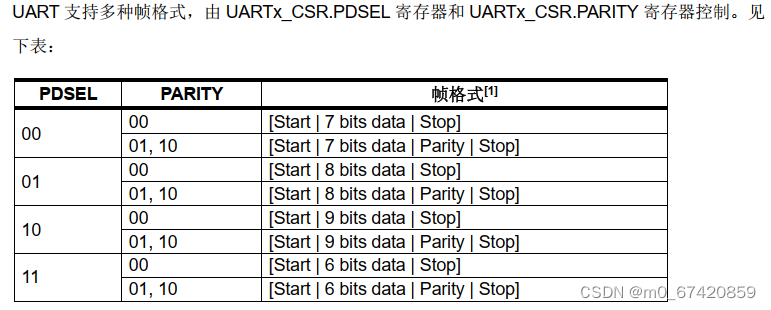

4.数据帧格式配置

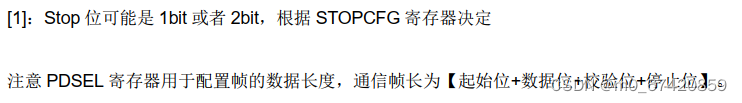

注：

目标帧结构：1+8+0+1；

寄存器PDSEL：01；PARITY：00；

5.时钟结构

UART0 和 UART1 采用了双时钟结构：

总线寄存器时钟用 pclk 表示，来源于 APBCLK。当 CPU 或者 DMA 需要访问 UART 内部寄存器时，必须使能 pclk
数据收发时钟用 uclk 表示，除了可以来源于 APBCLK，还可以来源于 RCHF、 SYSCLK、 RCMF，能够独立于 APBCLK 工作。必须使能 uclk 才能进行数据收发。

pclk用于配置，uclk用于传输，都要使能。

Pclk 和 uclk 的控制都在 CMU 模块内完成，进行 UART 通信前必须正确配置相应的 CMU 控制寄存器

CMU：时钟管理单元。

由于 UART 对输入信号进行 16 倍过采样，要求 SPBRG 配置不能小于 16，即 UART 工作时钟必须至少是波特率的 16 倍。

SPBRG：波特率发生寄存器

6.软件实现步骤

串口初始化
中断函数编写
串口助手测试通信

这部分验证之后再写

7.串口重定向

到手之后先配置了留的调试串口，UART0

进行串口0初始化之后加上重定向的代码即可实现printf打印数据

重定向部分放在main.c开头，或者main.h中。

注意我这里的初始化的奇偶校验为EVEN，波特率为115200.

void UART0_Init(void)
{

    FL_GPIO_InitTypeDef    GPIO_InitStruct;

    FL_UART_InitTypeDef    defaultInitStruct;

    GPIO_InitStruct.pin = FL_GPIO_PIN_13;
    GPIO_InitStruct.mode = FL_GPIO_MODE_DIGITAL;
    GPIO_InitStruct.outputType = FL_GPIO_OUTPUT_PUSHPULL;
    GPIO_InitStruct.pull = FL_ENABLE;
    GPIO_InitStruct.remapPin = FL_DISABLE;

    FL_GPIO_Init( GPIOA, &GPIO_InitStruct );

    GPIO_InitStruct.pin = FL_GPIO_PIN_14;
    GPIO_InitStruct.mode = FL_GPIO_MODE_DIGITAL;
    GPIO_InitStruct.outputType = FL_GPIO_OUTPUT_PUSHPULL;
    GPIO_InitStruct.pull = FL_DISABLE;
    GPIO_InitStruct.remapPin = FL_DISABLE;

    FL_GPIO_Init( GPIOA, &GPIO_InitStruct );

    defaultInitStruct.clockSrc = FL_RCC_UART0_CLK_SOURCE_APB1CLK;
    defaultInitStruct.baudRate = 115200;
    defaultInitStruct.dataWidth = FL_UART_DATA_WIDTH_8B;
    defaultInitStruct.stopBits = FL_UART_STOP_BIT_WIDTH_1B;
    defaultInitStruct.parity = FL_UART_PARITY_EVEN;
    defaultInitStruct.transferDirection = FL_UART_DIRECTION_TX_RX;

    FL_UART_Init(UART0,&defaultInitStruct );

}

#if 1
#pragma import(__use_no_semihosting)
struct __FILE
{
    int handle;
};
FILE __stdout;

void _sys_exit(int x)
{
    x = x;
}

int fputc(int ch, FILE *f)
{
	UART0->TXBUF = ch;
    while (!(UART0->ISR & (0x1 << 0)));
    UART0->ISR |= (0x1 << 0);

    return ch;
}
#endif

while(1)
{
	printf("111111111\n");
	FL_DelayMs(500);
}

@文章主要内容来自芯片产品说明书
