C++（进阶) 第7章封装红⿊树实现mymap和myset
前言
map和set其实就是在avl和红黑树外面套了层壳，其实他们俩个里面也就是这些东西，本篇博客会介绍map和set是如何封装的
一、源码及框架分析
SGI-STL30版本源代码，map和set的源代码在map/set/stl_map.h/stl_set.h/stl_tree.h等⼏个头⽂件
中。
map和set的实现结构框架核⼼部分截取出来如下：
// set
#ifndef __SGI_STL_INTERNAL_TREE_H
#include <stl_tree.h>
#endif
#include <stl_set.h>
#include <stl_multiset.h>
// map
#ifndef __SGI_STL_INTERNAL_TREE_H
#include <stl_tree.h>
#endif
#include <stl_map.h>
#include <stl_multimap.h>
// stl_set.h
template <class Key, class Compare = less<Key>, class Alloc = alloc>
class set {
public:
// typedefs:
typedef Key key_type;
typedef Key value_type;
private:
typedef rb_tree<key_type, value_type,
identity<value_type>, key_compare, Alloc> rep_type;
rep_type t; // red-black tree representing set
};
// stl_map.h
template <class Key, class T, class Compare = less<Key>, class Alloc = alloc>
class map {
public:
// typedefs:
typedef Key key_type;
typedef T mapped_type;
typedef pair<const Key, T> value_type;
private:
typedef rb_tree<key_type, value_type,
select1st<value_type>, key_compare, Alloc> rep_type;
rep_type t; // red-black tree representing map
// stl_tree.h
struct __rb_tree_node_base
{
typedef __rb_tree_color_type color_type;
typedef __rb_tree_node_base* base_ptr;
color_type color;
base_ptr parent;
base_ptr left;
base_ptr right;
};
// stl_tree.h
template <class Key, class Value, class KeyOfValue, class Compare, class Alloc
= alloc>
class rb_tree {
protected:
typedef void* void_pointer;
typedef __rb_tree_node_base* base_ptr;
typedef __rb_tree_node<Value> rb_tree_node;
typedef rb_tree_node* link_type;
typedef Key key_type;
typedef Value value_type;
public:
// insert⽤的是第⼆个模板参数左形参
pair<iterator,bool> insert_unique(const value_type& x);
// erase和find⽤第⼀个模板参数做形参
size_type erase(const key_type& x);
iterator find(const key_type& x);
protected:
size_type node_count; // keeps track of size of tree
link_type header;
};
template <class Value>
struct __rb_tree_node : public __rb_tree_node_base
{
typedef __rb_tree_node<Value>* link_type;
Value value_field;
};
};

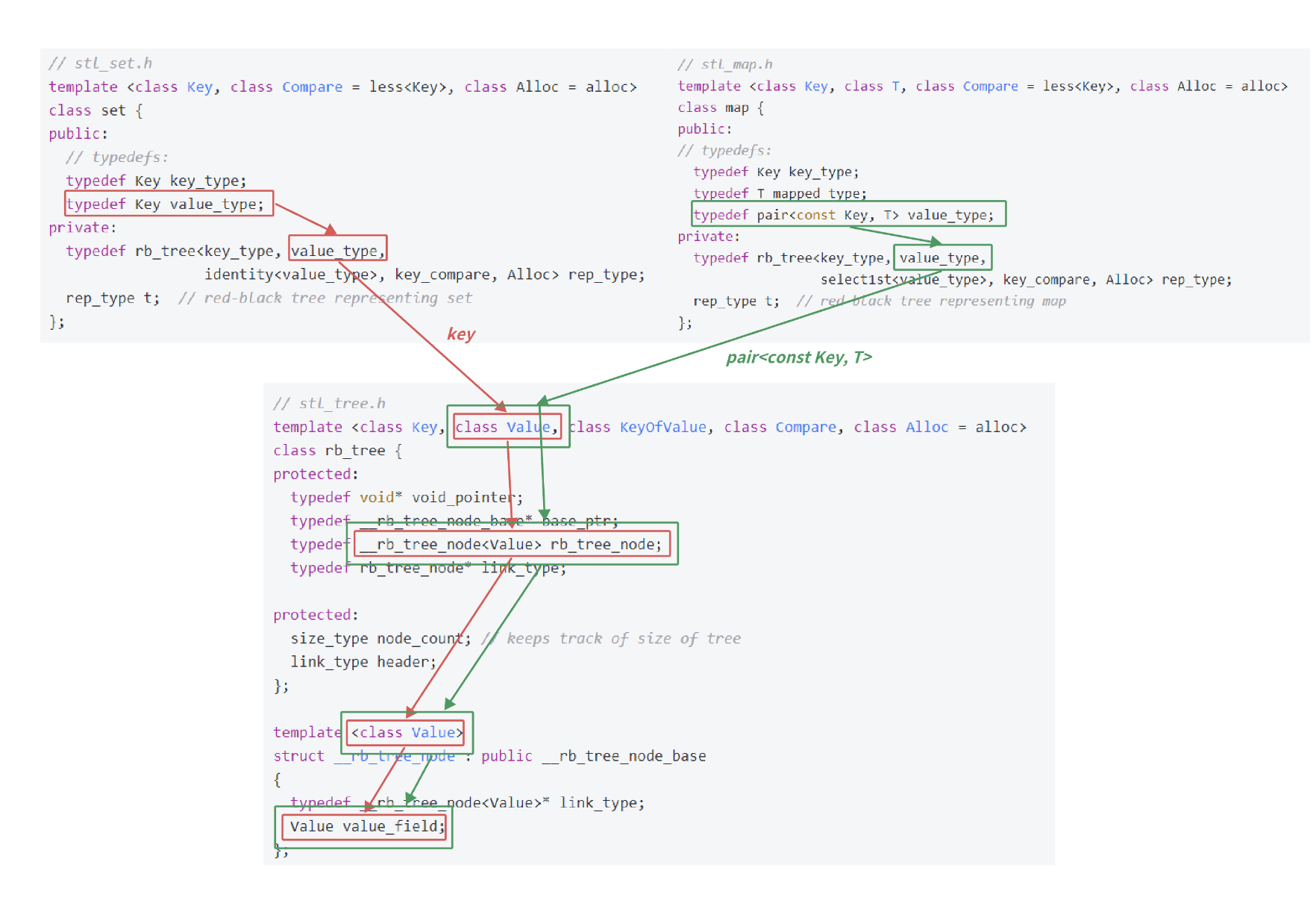

通过下图对框架的分析，我们可以看到源码中rb_tree⽤了⼀个巧妙的泛型思想实现，rb_tree是实
现key的搜索场景，还是key/value的搜索场景不是直接写死的，⽽是由第⼆个模板参数Value决定
_rb_tree_node中存储的数据类型。
• set实例化rb_tree时第⼆个模板参数给的是key，map实例化rb_tree时第⼆个模板参数给的是
pair<const key, T>，这样⼀颗红⿊树既可以实现key搜索场景的set，也可以实现key/value搜索场
景的map。
• 要注意⼀下，源码⾥⾯模板参数是⽤T代表value，⽽内部写的value_type不是我们我们⽇常
key/value场景中说的value，源码中的value_type反⽽是红⿊树结点中存储的真实的数据的类型。
• rb_tree第⼆个模板参数Value已经控制了红⿊树结点中存储的数据类型，为什么还要传第⼀个模板
参数Key呢？尤其是set，两个模板参数是⼀样的，这是很多同学这时的⼀个疑问。要注意的是对于
map和set，find/erase时的函数参数都是Key，所以第⼀个模板参数是传给find/erase等函数做形
参的类型的。对于set⽽⾔两个参数是⼀样的，但是对于map⽽⾔就完全不⼀样了，map insert的
是pair对象，但是find和ease的是Key对象。
• 吐槽⼀下，这⾥源码命名⻛格⽐较乱，set模板参数⽤的Key命名，map⽤的是Key和T命名，⽽
rb_tree⽤的⼜是Key和Value，可⻅⼤佬有时写代码也不规范，乱弹琴。
二、模拟实现map和set
实现出复⽤红⿊树的框架，并⽀持insert
• 参考源码框架，map和set复⽤之前我们实现的红⿊树。
• 我们这⾥相⽐源码调整⼀下，key参数就⽤K，value参数就⽤V，红⿊树中的数据类型，我们使⽤
T。
• 其次因为RBTree实现了泛型不知道T参数导致是K，还是pair<K, V>，那么insert内部进⾏插⼊逻辑
⽐较时，就没办法进⾏⽐较，因为pair的默认⽀持的是key和value⼀起参与⽐较，我们需要时的任
何时候只⽐较key，所以我们在map和set层分别实现⼀个MapKeyOfT和SetKeyOfT的仿函数传给
RBTree的KeyOfT，然后RBTree中通过KeyOfT仿函数取出T类型对象中的key，再进⾏⽐较，具体
细节参考如下代码实现。
// 源码中pair⽀持的<重载实现
template <class T1, class T2>
bool operator< (const pair<T1,T2>& lhs, const pair<T1,T2>& rhs)
{
return lhs.first<rhs.first || (!(rhs.first<lhs.first) && lhs.second<rhs.second);
}
// Mymap.h
namespace bit
{
template<class K, class V>
class map
{
struct MapKeyOfT
{
const K& operator()(const pair<K, V>& kv)
{
return kv.first;
}
};
public:
bool insert(const pair<K, V>& kv)
{
return _t.Insert(kv);
}
private:
RBTree<K, pair<K, V>, MapKeyOfT> _t;
};
}
// Myset.h
namespace bit
{
template<class K>
class set
{
struct SetKeyOfT
{
const K& operator()(const K& key)
{
return key;
}
};
public:
bool insert(const K& key)
{
return _t.Insert(key);
}
private:
RBTree<K, K, SetKeyOfT> _t;
};
}
// RBTree.h
enum Colour
{
RED,
BLACK
};
template<class T>
struct RBTreeNode
{
T _data;
RBTreeNode<T>* _left;
RBTreeNode<T>* _right;
RBTreeNode<T>* _parent;
Colour _col;
RBTreeNode(const T& data)
: _data(data)
, _left(nullptr)
, _right(nullptr)
, _parent(nullptr)
{}
};
template<class K, class T, class KeyOfT>
class RBTree
{
private:
typedef RBTreeNode<T> Node;
Node* _root = nullptr;
public:
bool Insert(const T& data)
{
if (_root == nullptr)
{
_root = new Node(data);
_root->_col = BLACK;
return true;
}
KeyOfT kot;
Node* parent = nullptr;
Node* cur = _root;
while (cur)
{
if (kot(cur->_data) < kot(data))
{
parent = cur;
cur = cur->_right;
}
else if (kot(cur->_data) > kot(data))
{
parent = cur;
cur = cur->_left;
}
else
{
return false;
}
}
cur = new Node(data);
Node* newnode = cur;
// 新增结点。颜⾊给红⾊
cur->_col = RED;
if (kot(parent->_data) < kot(data))
{
parent->_right = cur;
}
else
{
parent->_left = cur;
}
cur->_parent = parent;
//...
return true;
}
};
三、⽀持iterator的实现
iterator核⼼源代码
struct __rb_tree_base_iterator {
typedef __rb_tree_node_base::base_ptr base_ptr;
base_ptr node;
void increment() {
if (node->right != 0) {
node = node->right;
while (node->left != 0)
node = node->left;
} else {
base_ptr y = node->parent;
while (node == y->right) {
node = y;
y = y->parent;
}
if (node->right != y)
node = y;
}
}
void decrement() {
if (node->color == __rb_tree_red &&
node->parent->parent == node)
node = node->right;
else if (node->left != 0) {
base_ptr y = node->left;
while (y->right != 0)
y = y->right;
node = y;
} else {
base_ptr y = node->parent;
while (node == y->left) {
node = y;
y = y->parent;
}
node = y;
}
}
};
template <class Value, class Ref, class Ptr>
struct __rb_tree_iterator : public __rb_tree_base_iterator {
typedef Value value_type;
typedef Ref reference;
typedef Ptr pointer;
typedef __rb_tree_iterator<Value, Value&, Value*> iterator;
__rb_tree_iterator() {}
__rb_tree_iterator(link_type x) { node = x; }
__rb_tree_iterator(const iterator& it) { node = it.node; }
reference operator*() const { return link_type(node)->value_field; }
#ifndef __SGI_STL_NO_ARROW_OPERATOR
pointer operator->() const { return &(operator*()); }
#endif /* __SGI_STL_NO_ARROW_OPERATOR */
__rb_tree_iterator& operator++() {
increment();
return *this;
}
__rb_tree_iterator& operator--() {
decrement();
return *this;
}
};
inline bool operator==(const __rb_tree_base_iterator& x,
const __rb_tree_base_iterator& y) {
return x.node == y.node;
}
inline bool operator!=(const __rb_tree_base_iterator& x,
const __rb_tree_base_iterator& y) {
return x.node != y.node;
}
iterator实现思路分析
• iterator实现的⼤框架跟list的iterator思路是⼀致的，⽤⼀个类型封装结点的指针，再通过重载运算
符实现，迭代器像指针⼀样访问的⾏为。
• 这⾥的难点是operator++和operator–的实现。之前使⽤部分，我们分析了，map和set的迭代器⾛

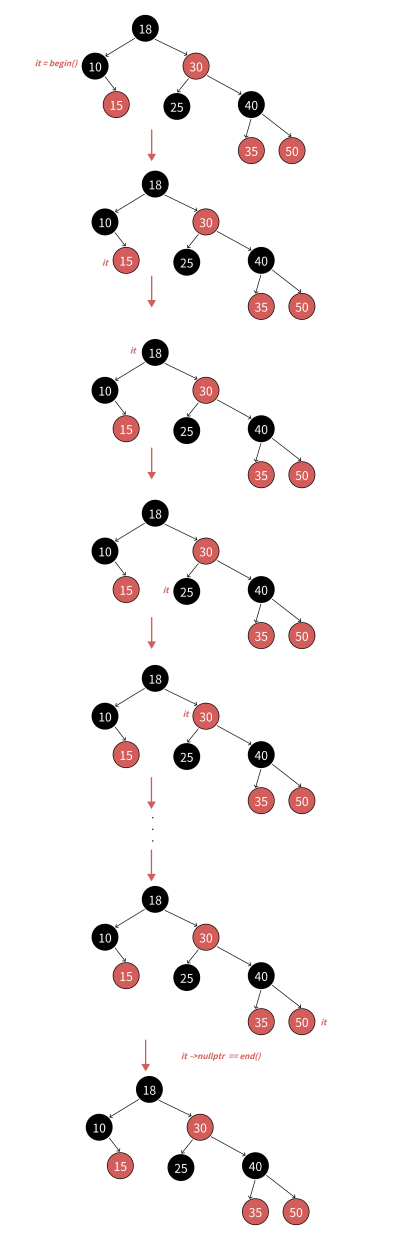

的是中序遍历，左⼦树->根结点->右⼦树，那么begin()会返回中序第⼀个结点的iterator也就是10
所在结点的迭代器。
• 迭代器++的核⼼逻辑就是不看全局，只看局部，只考虑当前中序局部要访问的下⼀个结点。
• 迭代器++时，如果it指向的结点的右⼦树不为空，代表当前结点已经访问完了，要访问下⼀个结点
是右⼦树的中序第⼀个，⼀棵树中序第⼀个是最左结点，所以直接找右⼦树的最左结点即可。
• 迭代器++时，如果it指向的结点的右⼦树空，代表当前结点已经访问完了且当前结点所在的⼦树也
访问完了，要访问的下⼀个结点在当前结点的祖先⾥⾯，所以要沿着当前结点到根的祖先路径向上
找。
• 如果当前结点是⽗亲的左，根据中序左⼦树->根结点->右⼦树，那么下⼀个访问的结点就是当前结
点的⽗亲；如下图：it指向25，25右为空，25是30的左，所以下⼀个访问的结点就是30。
• 如果当前结点是⽗亲的右，根据中序左⼦树->根结点->右⼦树，当前当前结点所在的⼦树访问完
了，当前结点所在⽗亲的⼦树也访问完了，那么下⼀个访问的需要继续往根的祖先中去找，直到找
到孩⼦是⽗亲左的那个祖先就是中序要问题的下⼀个结点。如下图：it指向15，15右为空，15是10
的右，15所在⼦树话访问完了，10所在⼦树也访问完了，继续往上找，10是18的左，那么下⼀个
访问的结点就是18。
• end()如何表⽰呢？如下图：当it指向50时，++it时，50是40的右，40是30的右，30是18的右，18
到根没有⽗亲，没有找到孩⼦是⽗亲左的那个祖先，这是⽗亲为空了，那我们就把it中的结点指针

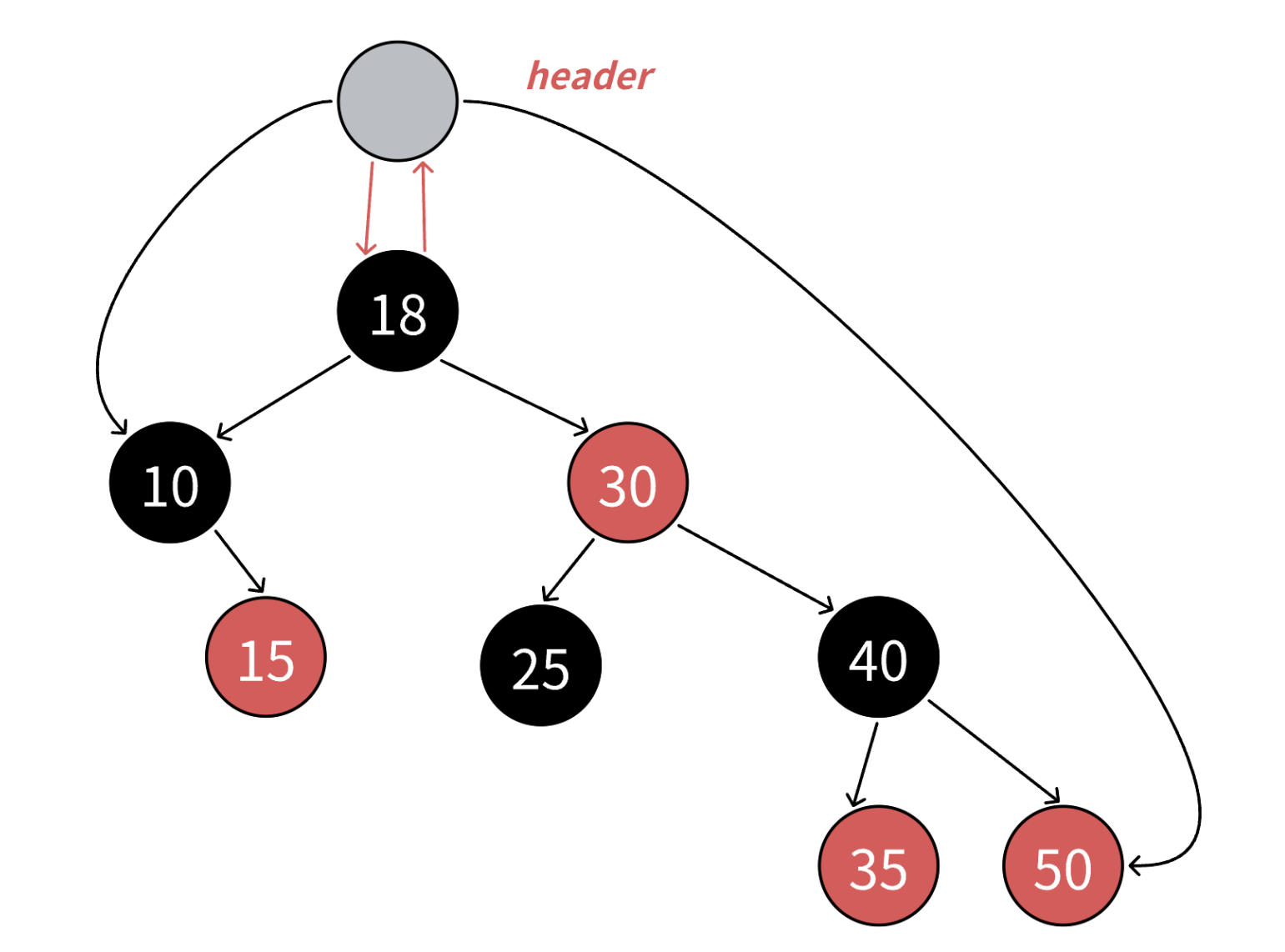

置为nullptr，我们⽤nullptr去充当end。需要注意的是stl源码空，红⿊树增加了⼀个哨兵位头结点
做为end()，这哨兵位头结点和根互为⽗亲，左指向最左结点，右指向最右结点。相⽐我们⽤
nullptr作为end()，差别不⼤，他能实现的，我们也能实现。只是–end()判断到结点时空，特殊处
理⼀下，让迭代器结点指向最右结点。具体参考迭代器–实现。
• 迭代器–的实现跟++的思路完全类似，逻辑正好反过来即可，因为他访问顺序是右⼦树->根结点->
左⼦树，具体参考下⾯代码实现。
• set的iterator也不⽀持修改，我们把set的第⼆个模板参数改成const K即可， RBTree<K,
const K, SetKeyOfT> _t;
• map的iterator不⽀持修改key但是可以修改value，我们把map的第⼆个模板参数pair的第⼀个参
数改成const K即可， RBTree<K, pair<const K, V>, MapKeyOfT> _t;
• ⽀持完整的迭代器还有很多细节需要修改，具体参考下⾯题的代码。
map⽀持[]
map要⽀持[]主要需要修改insert返回值⽀持，修改RBtree中的insert返回值为
pair<Iterator, bool> Insert(const T& data)
有了insert⽀持[]实现就很简单了，具体参考下⾯代码实现
bit::map和bit::set代码实现
// Myset.h
#include "RBTree.h"
namespace bit {
template<class K>
class set {
struct SetKeyOfT {
const K& operator()(const K& key) {
return key;
}
};
public:
typedef typename RBTree<K, const K, SetKeyOfT>::Iterator iterator;
typedef typename RBTree<K, const K, SetKeyOfT>::ConstIterator const_iterator;
iterator begin() {
return _t.Begin();
}
iterator end() {
return _t.End();
}
const_iterator begin() const {
return _t.Begin();
}
const_iterator end() const {
return _t.End();
}
pair<iterator, bool> insert(const K& key) {
return _t.Insert(key);
}
iterator find(const K& key) {
return _t.Find(key);
}
size_type erase(const K& key) {
return _t.Erase(key);
}
void Print(const set<K>& s) {
for (auto it = s.end(); it != s.begin();) {
--it;
cout << *it << " ";
}
cout << endl;
}
void test_set() {
set<int> s;
int a[] = { 4, 2, 6, 1, 3, 5, 15, 7, 16, 14 };
for (auto e : a) {
s.insert(e);
}
for (auto e : s) {
cout << e << " ";
}
cout << endl;
Print(s);
}
private:
RBTree<K, const K, SetKeyOfT> _t;
};
}
// Mymap.h
#include "RBTree.h"
namespace bit {
template<class K, class V>
class map {
struct MapKeyOfT {
const K& operator()(const pair<K, V>& kv) {
return kv.first;
}
};
public:
typedef typename RBTree<K, pair<const K, V>, MapKeyOfT>::Iterator iterator;
typedef typename RBTree<K, pair<const K, V>, MapKeyOfT>::ConstIterator const_iterator;
iterator begin() {
return _t.Begin();
}
iterator end() {
return _t.End();
}
const_iterator begin() const {
return _t.Begin();
}
const_iterator end() const {
return _t.End();
}
pair<iterator, bool> insert(const pair<K, V>& kv) {
return _t.Insert(kv);
}
iterator find(const K& key) {
return _t.Find(key);
}
size_type erase(const K& key) {
return _t.Erase(key);
}
V& operator[](const K& key) {
// Support for map[key] operation
auto it = find(key);
if (it == end()) {
pair<K, V> kv(key, V());
it = insert(kv).first;
}
return (*it).second;
}
void Print(const map<K, V>& m) {
for (auto it = m.end(); it != m.begin();) {
--it;
cout << (*it).first << ": " << (*it).second << " ";
}
cout << endl;
}
void test_map() {
map<int, string> m;
m[1] = "one";
m[2] = "two";
m[3] = "three";
for (auto& p : m) {
cout << p.first << ": " << p.second << endl;
}
Print(m);
}
private:
RBTree<K, pair<const K, V>, MapKeyOfT> _t;
};
}
