BLDC电机FOC调试入门3：速度—电流双闭环控制

已于 2024-01-12 17:10:03 修改
阅读量1.5k 收藏 10
点赞数 10
文章标签： 单片机 嵌入式硬件
于 2024-01-05 14:14:34 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_66374636/article/details/135087484
版权
本文介绍了FOC电机控制中电流环和速度环的闭环控制机制。通过d轴和q轴电流的比较，实现电流闭环；利用实时角度和转速信息构建速度PI外环，确保转速与给定值同步，实现速度闭环控制。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

1、电流环闭环控制

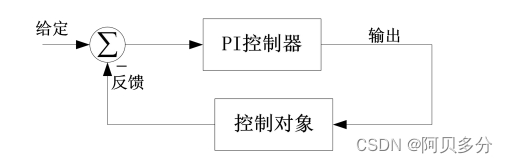

       FOC 电机模块使用 d 轴电流的参考值 Idref 以及 q 轴电流参考值 Iqref 作为电流参考给定值。使用 d 轴电流采样值 Id 和 q 轴电流采样值 Iq 作为电流反馈值，实际采样值与参考值进行比较得到电流环 PI 控制器的输入。实现电流闭环控制。

2、速度闭环控制

         FOC 电机模块提供电机新的实时估算角度和转速。新的电机角度可告知 FOC 算法下一个电压矢量在何处；MCU 会将新的转速作为反馈输入构建转速 PI 外环，计算出的电机转速与给定值进行比较得到误差，并将输出的误差经过速度环 PI 调节器，赋值给 q 轴电流参考值 Iqref 。实现速度闭环控制
