51单片机驱动数码管静态显示

51单片机驱动数码管静态显示

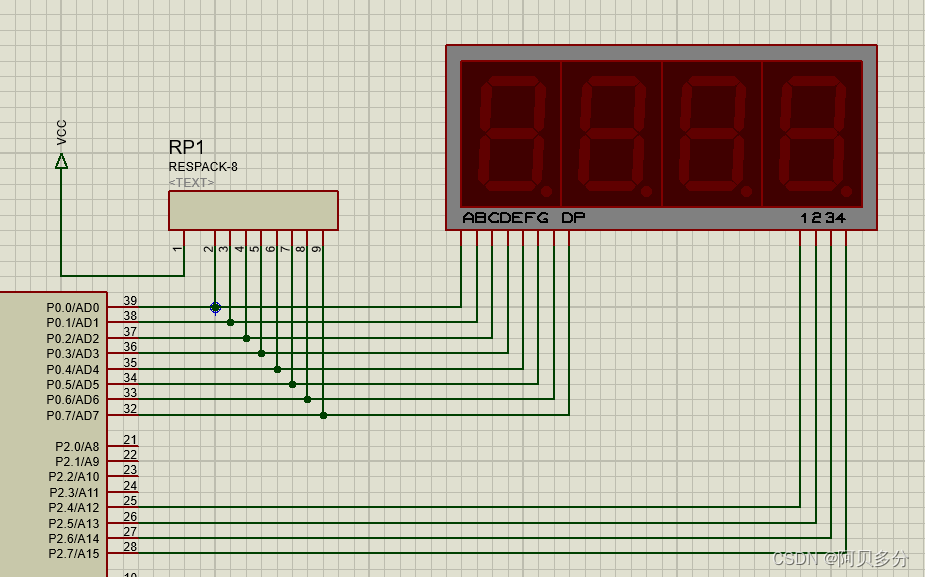

首先要知道数码管的电路图



4位数码管，通过控制数码管的（1234管脚）也就是数码管的位选端的电平，控制对应的数码管位置亮，控制断选端（A~DP端）电平输出控制数码管的二极管亮。

采用共阳极数码管，也就是需要数码管位选端（1234端）控制输入高电平驱动数码管，每次只能控制一位数码管亮

由于89C52的P0的IO口没有上拉电阻，因此需要在IO口和数码管之间加上一个排阻，也就是RP1

#include <REGX52.H>

sbit wei1 = P2^4;//定义第一位数码管
sbit wei2 = P2^5;//定义第二位数码管
sbit wei3 = P2^6;//定义第三位数码管
sbit wei4 = P2^7;//定义第四位数码管

void Nixie(unsigned char Location,Number)
{
	switch(Location)	//通过switch循环控制数码管位选端
	{
		case 1:wei1=0; wei2=0; wei3=0; wei4=1;break;
		case 2:wei1=0; wei2=0; wei3=1; wei4=0;break;
		case 3:wei1=0; wei2=1; wei3=0; wei4=0;break;
		case 4:wei1=1; wei2=0; wei3=0; wei4=0;break;	//共阳极数码管位选端输入高电平驱动
	}
	P0=0xA4;  //P0口输出0010 0101数码管显示2
}
void main()
{
	Nixie(1,1);	  //驱动数码管位选端1就是第一位数码管亮
}

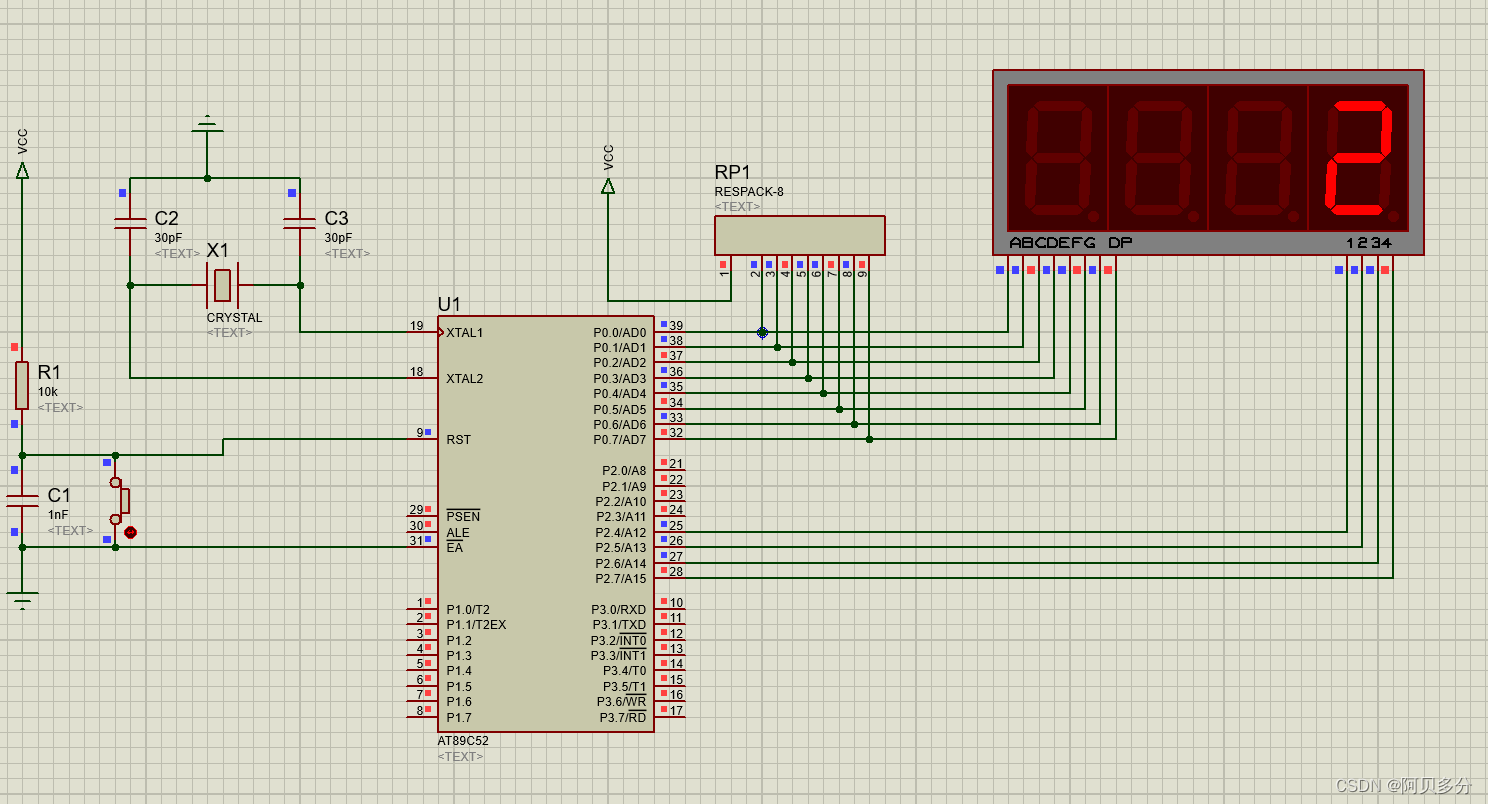

运行后
