用51单片机实现流水灯

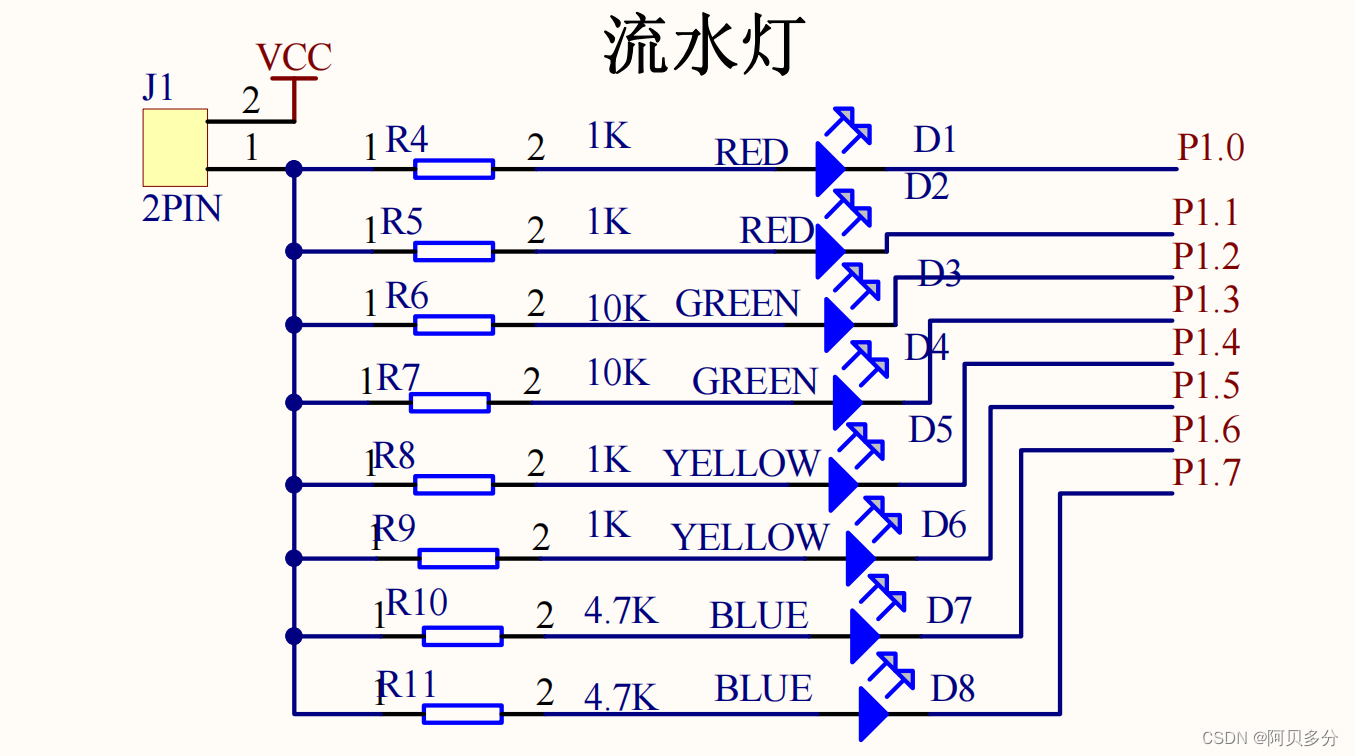

首先也是要知道LED的电路图

由图可以知道LED灯是连接在51的P1的IO口上，且该LED是共阳极LED灯，也就是IO输出低电平，LED灯亮。

要实现流水灯，首先要知道流水灯的原理：流水灯的原理就是控制LED灯的亮和灭，实现流水的效果。通过控制P1的IO口轮流输出低电平使LED灯轮流亮，利用二进制转换成十六进制，先是第一个LED灯亮，然后延时100ms，再控制第二个LED灯亮，以此类推

#include<reg52.h>

void Delay100ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	i = 5;
	j = 52;
	k = 195;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void main()
{
	while(1)
	{
		P1 = 0xfe; //1111 1110
		Delay100ms();
		P1 = 0xfd; //1111 1101
		Delay100ms();
		P1 = 0xfb; //1111 1011
		Delay100ms();
		P1 = 0xf7; //1111 0111
		Delay100ms();
		P1 = 0xef; //1110 1111
		Delay100ms();
		P1 = 0xdf; //1101 1111
		Delay100ms();
		P1 = 0xbf; //1011 1111
		Delay100ms();
		P1 = 0x7f; //0111 1111
		Delay100ms();
	}
}

要注意延时函数的使用。以及二进制和十六进制的转换
