Quartus II :1位全加器设计

本文通过Quartus II软件详细介绍了1位全加器的设计过程,包括半加器和全加器的原理图输入实现,并使用Verilog语言编写了1位全加器的代码,最后进行了仿真测试以验证设计的正确性。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一、半加器与1位全加器

  1. 半加器
    半加器是实现两个一位二进制数加法运算的器件。它具有两个输入端(被加数A和加数B)及输出端Y。
    在这里插入图片描述

是数据输入被加数A、加数B,数据输出S和数(半加和)、进位C。
A和B是相加的两个数,S是半加和数,C是进位数。

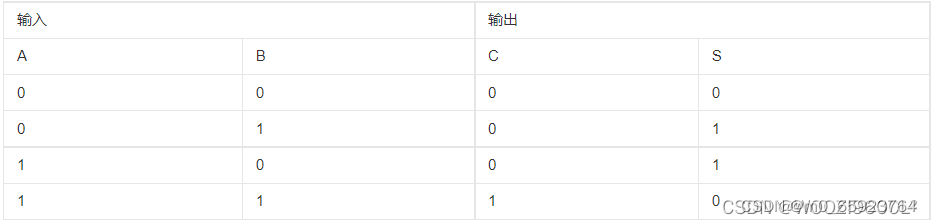

所谓半加就是不考虑进位的加法,它的真值表如下 (见表):

在这里插入图片描述

逻辑表达式:
在这里插入图片描述

  1. 1位全加器
    全加器英语名称为full-adder,是用门电路实现两个二进制数相加并求出和的组合线路,称为一位全加器。一位全加器可以处理低位进位,并输出本位加法进位。多个一位全加器进行级联可以得到多位全加器。常用二进制四位全加器74LS283。
    在这里插入图片描述

一位全加器的真值表如下图,其中Ai为被加数,Bi为加数,相邻低位来的进位数为Ci-1,输出本位和为Si。向相邻高位进位数为Ci
