Unity UGUI 之 Image 组件

介绍

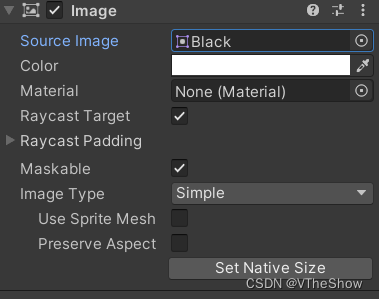

        UGUI 中的 Image 是用于显示图片的控件，它可以显示 PNG、JPG、GIF 等格式的图片（如图1.1）。

图1.1

常用属性：

Source Image

图片来源，此处图片需为Sprite(2D and UI)。

制作“Sprite（2D and UI）”过程如下：

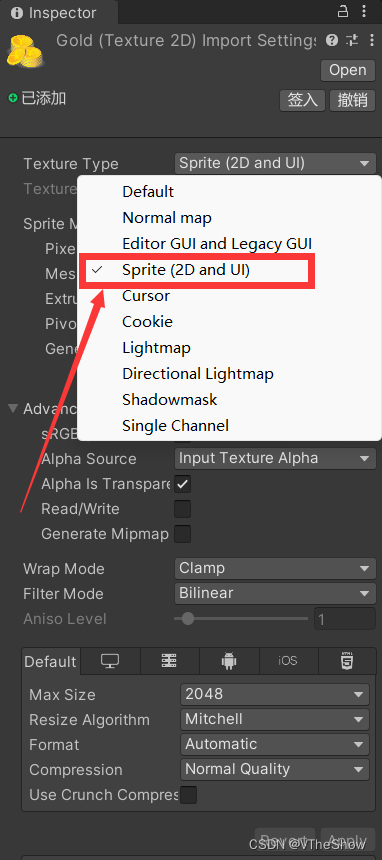

将图片导入Unity项目中，选中需要制作为“Sprite”格式的图片，在 Inspect 面板中将“ Texture Type ”贴图格式选择为“Sprite(2D and UI)”（如图1.2）。

图1.2

Color

指定图片的颜色

Material

指定图片的材质球

Raycast Target：能否被射线检测（勾选时为可被检测）。

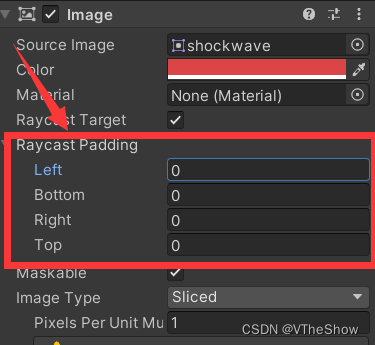

Raycast Padding：调整射线检测区域大小，通过设置四个参数（如图1.3）控制上下左右相对于该Image的边距，绘制出射线检测范围框

图1.3

Maskable

是否受父级Mask组件影响。勾选时该Image组件受父级Mask组件影响，即其显示区域可被限制在遮罩组件定义的区域内，反之，该Image组件将忽略父级Mask组件的影响，将按照其原始大小和位置进行显示。

Image Type：显示类型，包括 Simple、Sliced、Tiled 和 Filled 四种。

显示类型	描述
Simple（一般模式）	将整个图片显示在 Image 控件中
Sliced（切片模式）	将图片分成9个部分，四个角部分会保持原始比例不拉伸，中间部分会根据控件的大小进行拉伸。
Tiled（平铺模式）	将图片平铺在 Image 控件中，根据控件的大小重复显示图片。
Filled（填充模式）	根据指定的填充方式显示图片，可以用来显示进度条等效果。

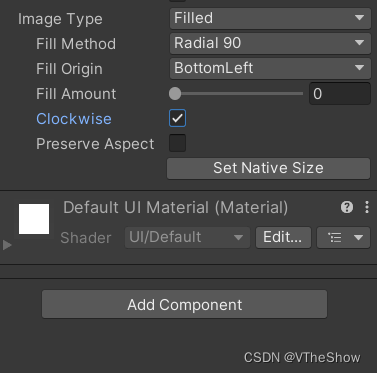

        Fill Method：当 Image Type 设置为 Filled 时（如图1.4），指定图片的填充方式；包括 Horizontal、Vertical 和 Radial90、Radial180、Radial360 五种。

图1.4

填充方式	描述
Horizontal	水平填充，填充范围从左到右
Vertical	填充范围从下到上
Radial90	径向90°填充
Radial180	径向180°填充
Radial360	径向360°填充

Fill Origin：填充的起点，包括BottomLeft（左下角）、BottomRight（右下角）、TopLeft（左上角）、TopRight（右上角）。

Fill Amount：当 Type 设置为 Filled 时，指定图片的填充比例，取值范围为 0 到 1。

Clockwise：当Fill Method设置为 Radial90、Radial180、Radial360 其中一种时，可选择填充方向为顺时针（勾选时）或逆时针填充（不勾选）。

Preserve Aspect：指定是否保持图片的宽高比，如果设置为 true，则在改变 Image 控件的大小时，图片会按照原始比例进行缩放。

Set Native Size：将该Image设置为其Source Image的分辨率大小。
