Stm32蓝牙小车HAL库(CubeMx配置)

原创已于 2022-06-01 10:21:31 修改 · 7k 阅读

133 ·

CC 4.0 BY-SA版权

文章标签：

#stm32

于 2022-05-12 10:41:51 首次发布

STM32 同时被 2 个专栏收录

10 篇文章

订阅专栏

单片机

6 篇文章

订阅专栏

本文介绍了如何使用STM32F407单片机配合L298n电机驱动模块和JDY-31蓝牙模块，实现通过手机蓝牙APP远程控制双马达的运动。包括硬件配置、软件配置（如 CubeMX配置和串口通信）、马达控制代码以及手机端APP的交互设计。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、硬件配置

配件：

7.4V锂电池
两个马达
L298n电机驱动模块
JDY-31蓝牙模块
stm32f407zgt6单片机

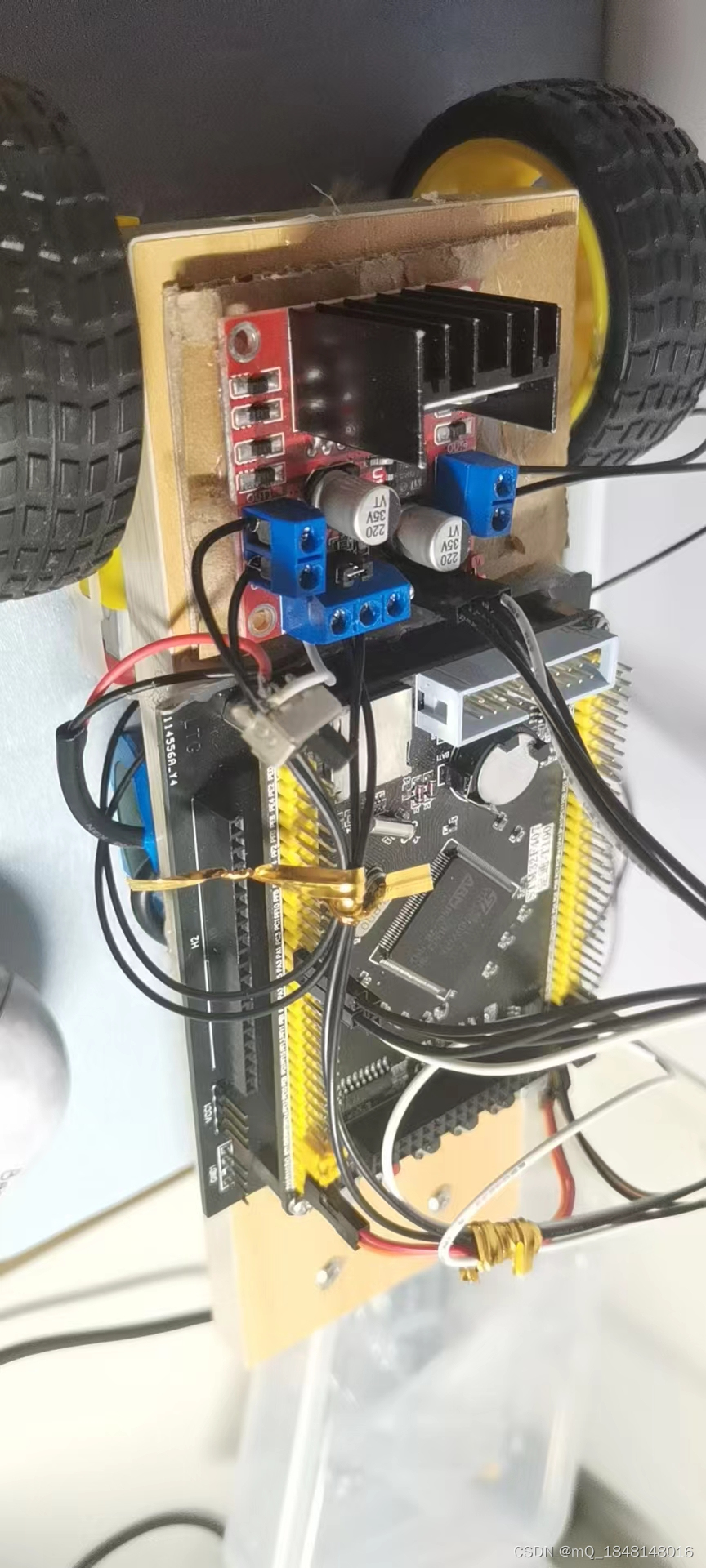

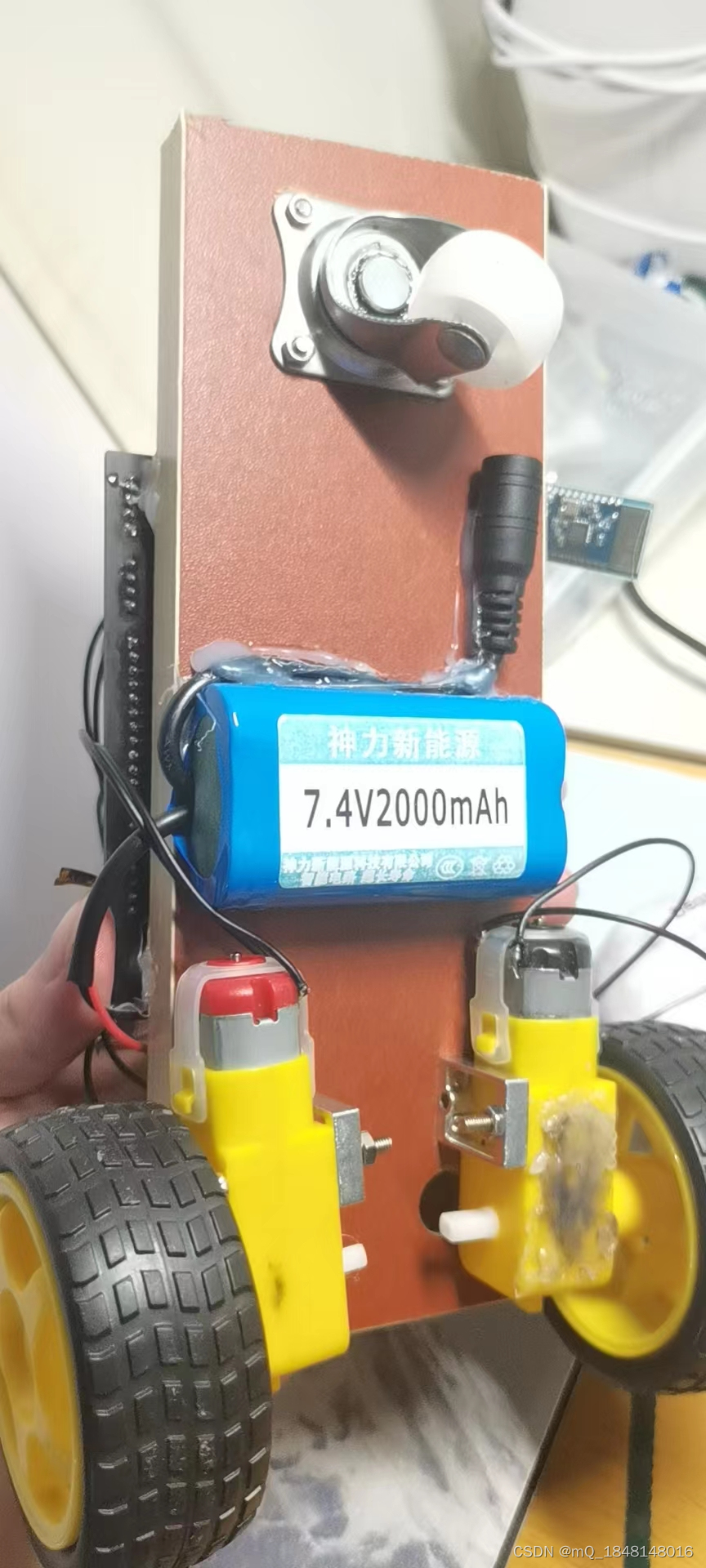

1.作品实图

（正面）（反面）

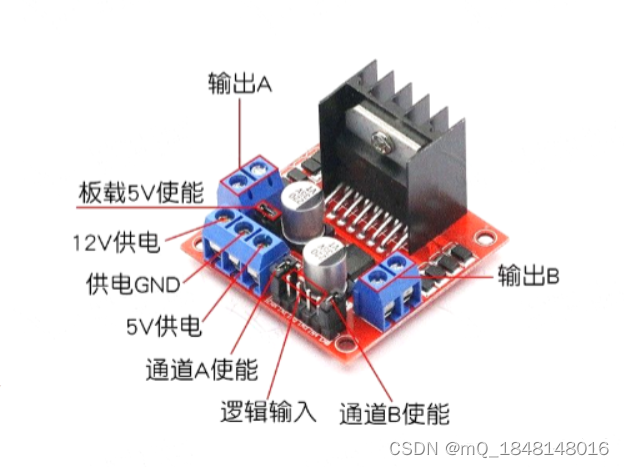

2.L298n电机驱动模块

1、单片机在CubeMx上配置四个引脚连接逻辑输入四个引脚

2、将两个马达分别引出两条线接输出A和输出B，同时接跳线帽使能通道A和通道B

3、接入7-12V电源在12V供电口(可以在此处作开关处理，将电池正极连接开关一端，开关另一端接入12V供电)，使电源转换为5v接入单片机(单片机最高5v)，为单片机供电

4、将供电GND和5V供电接入单片机

3.JDY-31蓝牙模块

这部分不作多解释，详细可以查看手册。

二、软件配置

软件：

Stm32CubeMx
Keil5

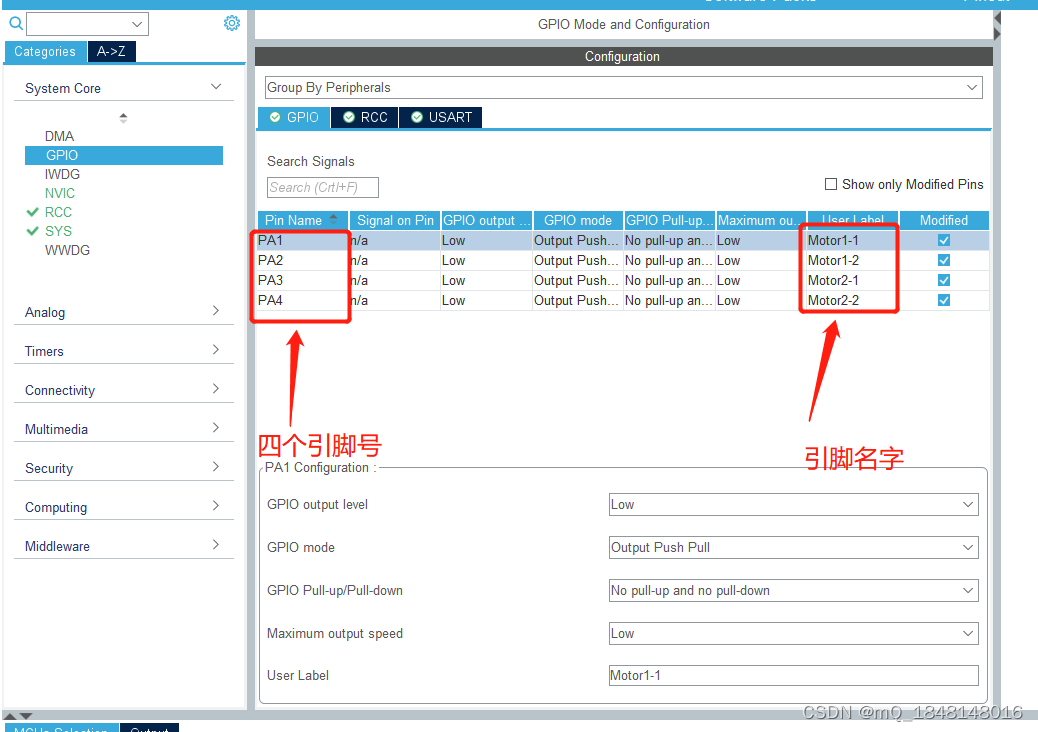

1.Stm32CubeMx配置引脚

这里配置PA1-A4四个引脚作马达引脚，A1-A2马达1，A3-A4马达2

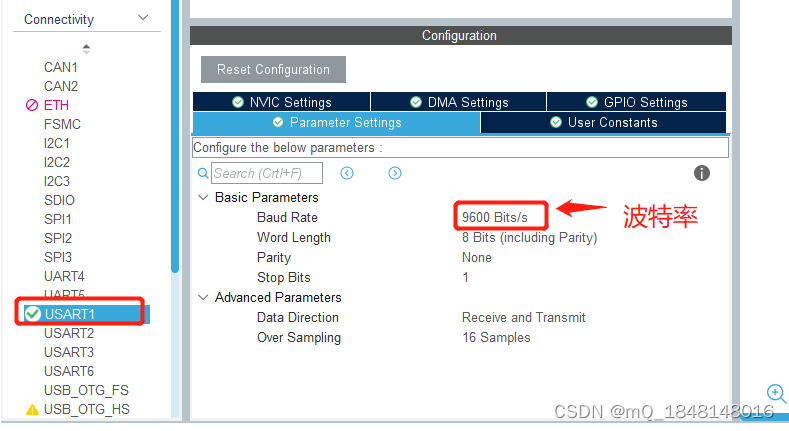

2.串口通信

这里波特率需要和蓝牙波特率相同，否则无法实现数据发送

三、软件代码

代码如下（示例）：

1.马达模块

Motor.c

一个电机2个引脚，一正一负驱动，通过对引脚赋值高低电平进行方向控制。

#include "Motor.h"
#include "gpio.h"
#include "main.h"


void Lower(){
	HAL_GPIO_WritePin(Motor1_1_GPIO_Port,Motor1_1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(Motor1_2_GPIO_Port,Motor1_2_Pin,GPIO_PIN_SET);

	HAL_GPIO_WritePin(Motor2_1_GPIO_Port,Motor2_1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(Motor2_2_GPIO_Port,Motor2_2_Pin,GPIO_PIN_SET);
}

void Upper(){
	HAL_GPIO_WritePin(Motor1_1_GPIO_Port,Motor1_1_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(Motor1_2_GPIO_Port,Motor1_2_Pin,GPIO_PIN_RESET);

	HAL_GPIO_WritePin(Motor2_1_GPIO_Port,Motor2_1_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(Motor2_2_GPIO_Port,Motor2_2_Pin,GPIO_PIN_RESET);
}


void Left(){
	HAL_GPIO_WritePin(Motor1_1_GPIO_Port,Motor1_1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(Motor1_2_GPIO_Port,Motor1_2_Pin,GPIO_PIN_SET);

	HAL_GPIO_WritePin(Motor2_1_GPIO_Port,Motor2_1_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(Motor2_2_GPIO_Port,Motor2_2_Pin,GPIO_PIN_RESET);
}


void Right(){
	HAL_GPIO_WritePin(Motor1_1_GPIO_Port,Motor1_1_Pin,GPIO_PIN_SET);
	HAL_GPIO_WritePin(Motor1_2_GPIO_Port,Motor1_2_Pin,GPIO_PIN_RESET);

	HAL_GPIO_WritePin(Motor2_1_GPIO_Port,Motor2_1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(Motor2_2_GPIO_Port,Motor2_2_Pin,GPIO_PIN_SET);
}

void Stop(){
	HAL_GPIO_WritePin(Motor1_1_GPIO_Port,Motor1_1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(Motor1_2_GPIO_Port,Motor1_2_Pin,GPIO_PIN_RESET);

	HAL_GPIO_WritePin(Motor2_1_GPIO_Port,Motor2_1_Pin,GPIO_PIN_RESET);
	HAL_GPIO_WritePin(Motor2_2_GPIO_Port,Motor2_2_Pin,GPIO_PIN_RESET);
}

Motor.h

#ifndef _MOTOR_H_
#define _MOTOR_H_

void Upper(void);
void Lower(void);
void Left(void);
void Right(void);
void Stop(void);

#endif

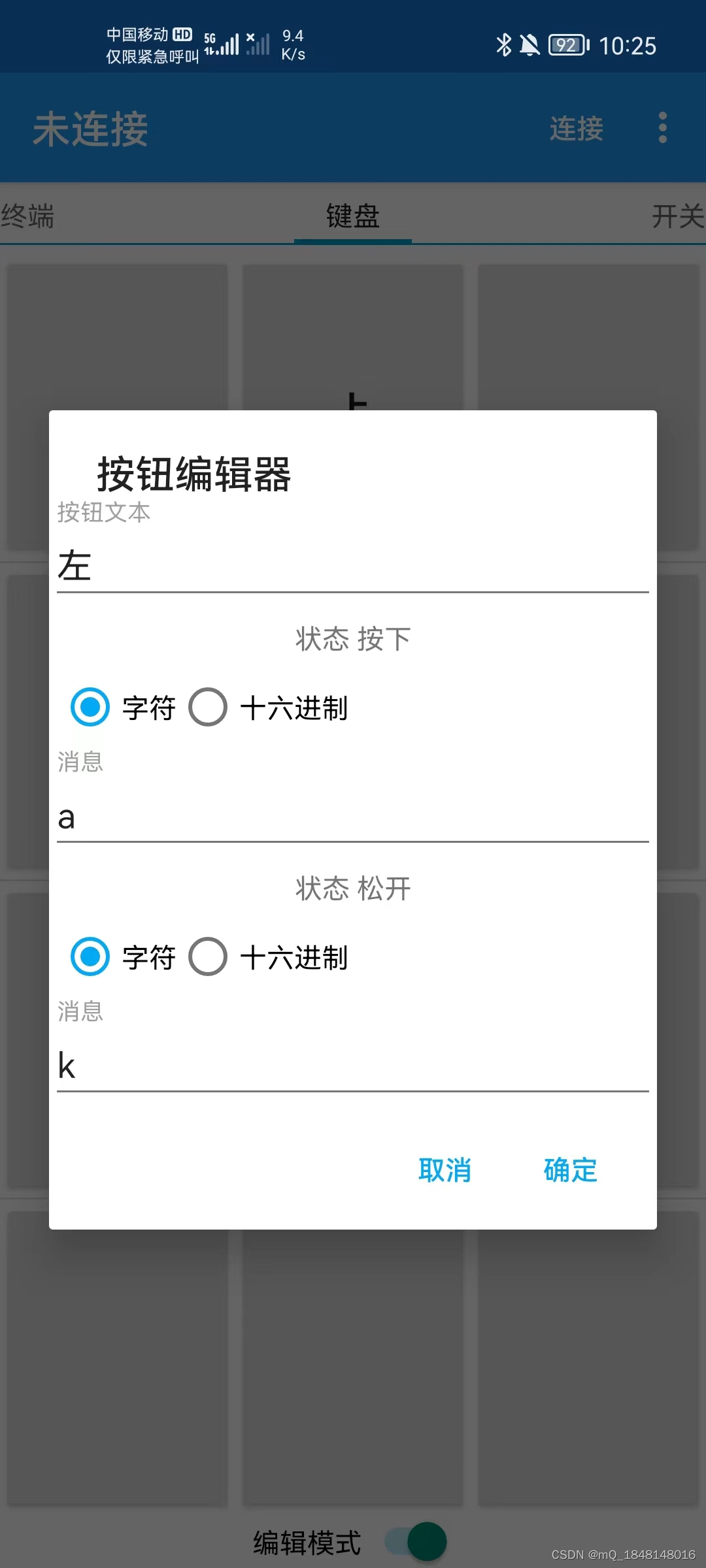

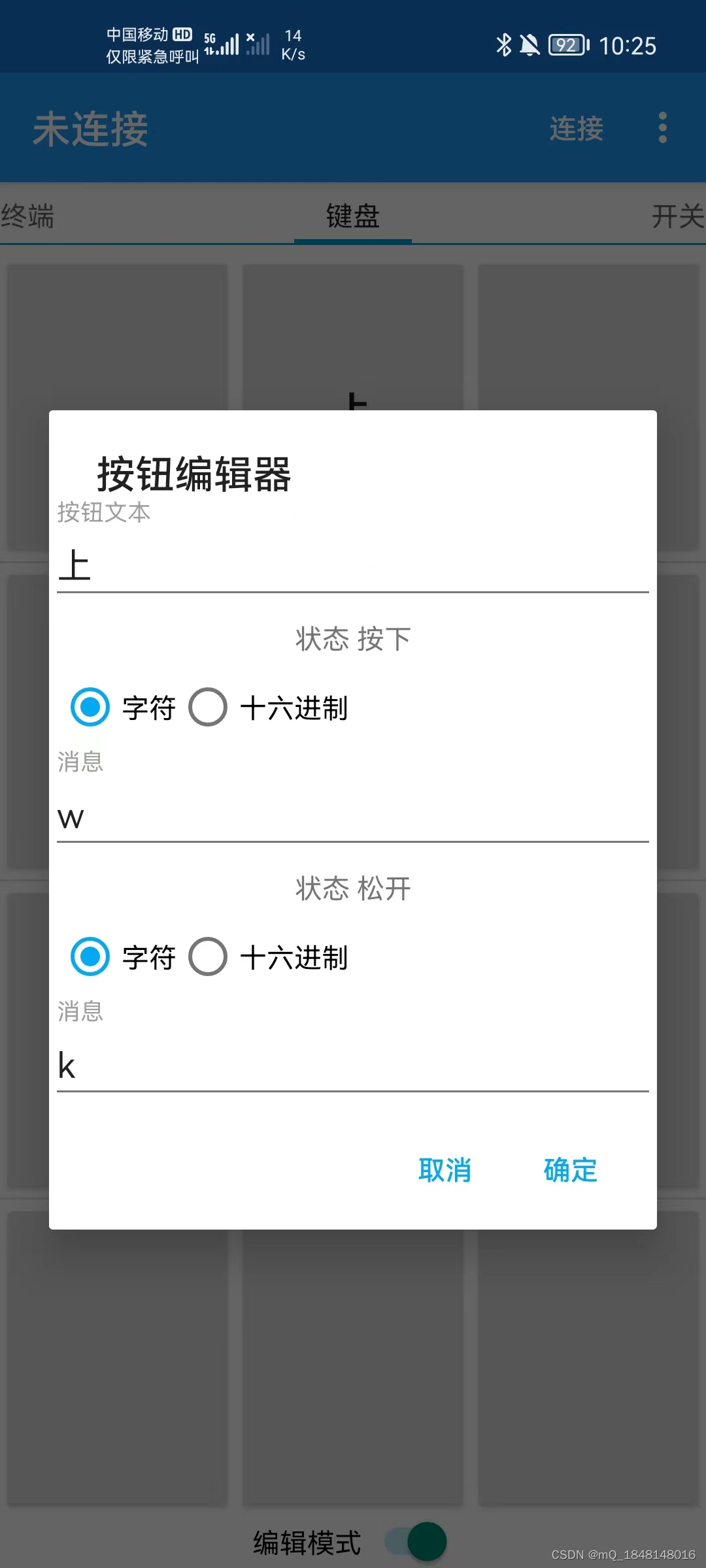

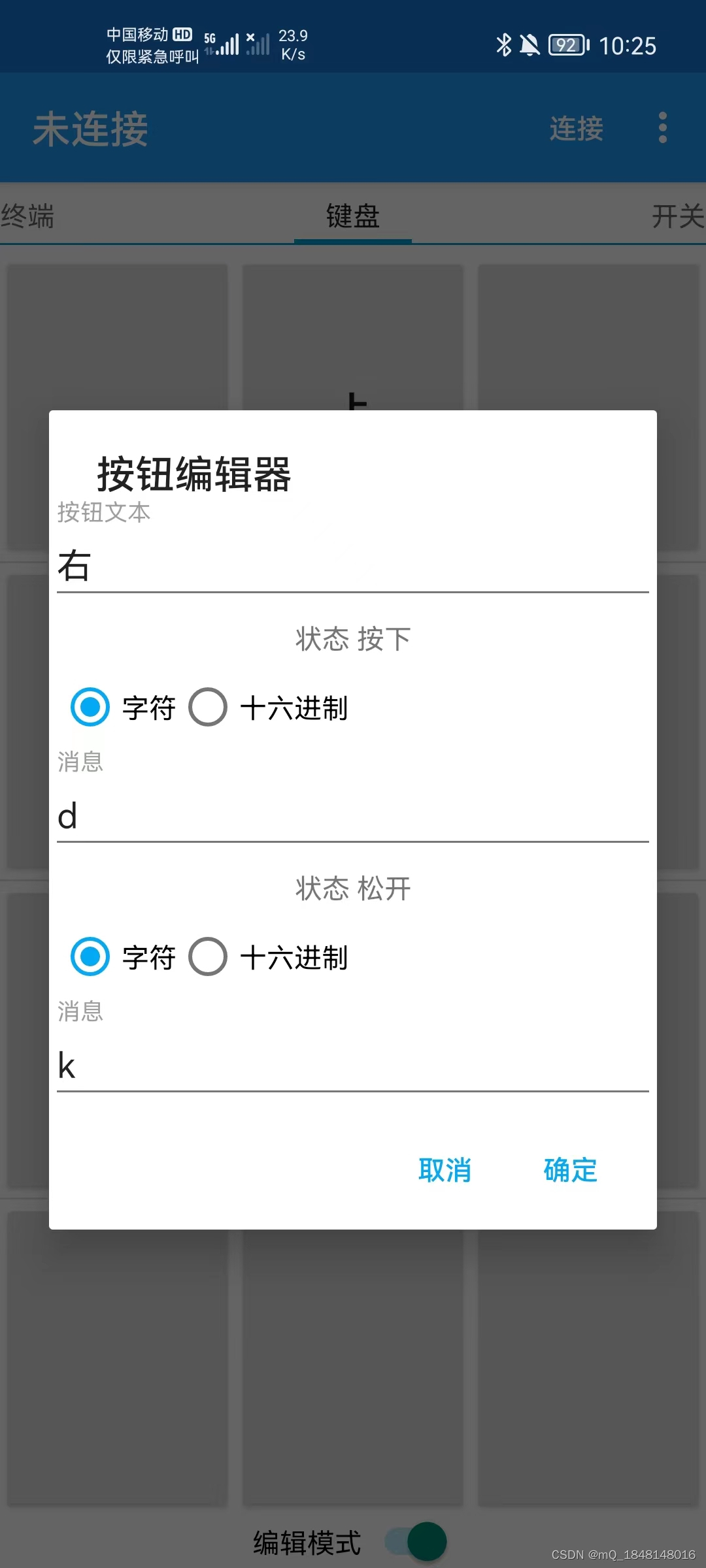

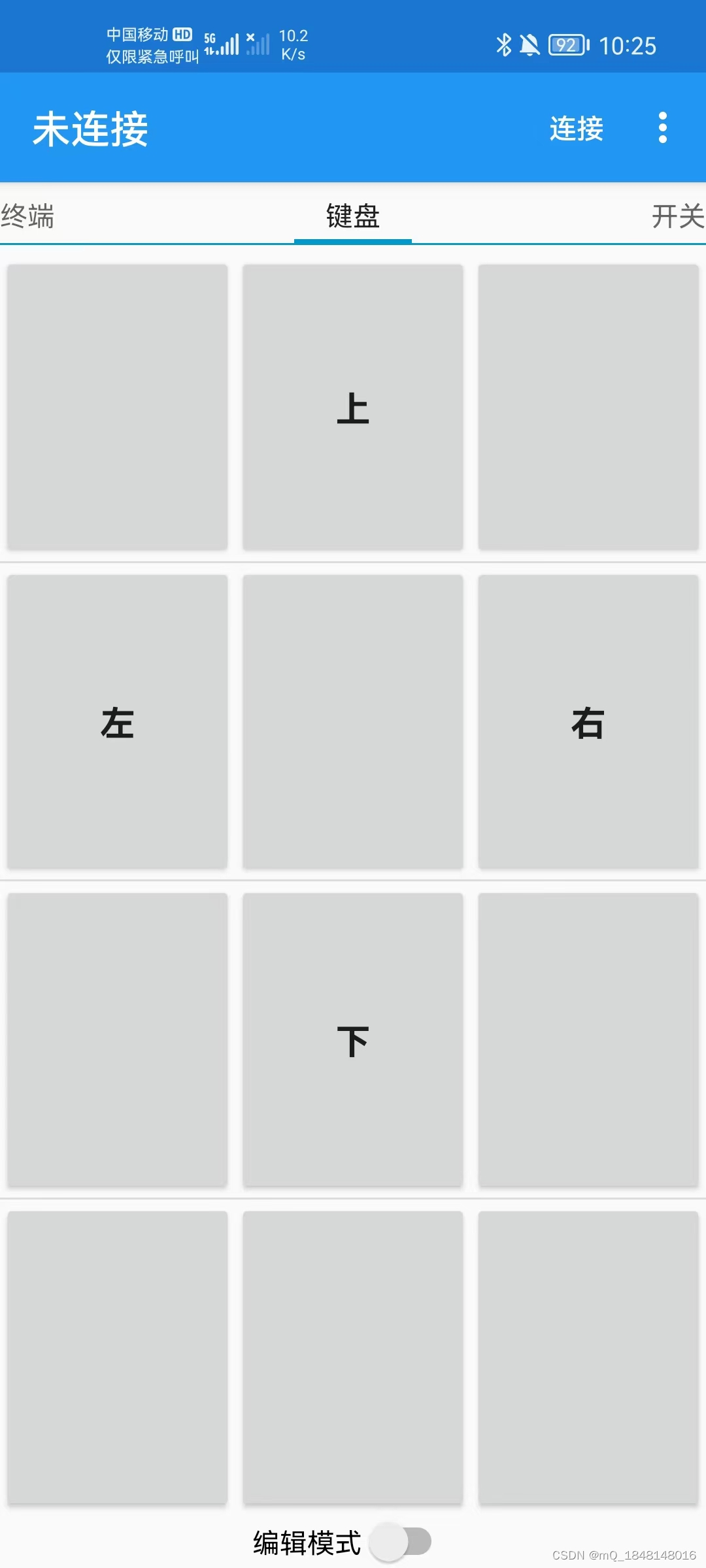

2.main.c

uint8_t Receive;
while (1)
{
	HAL_UART_Receive(&huart1,&Receive,1,HAL_MAX_DELAY);//等待蓝牙发送数据
	if(Receive == 'w')
		Upper();
	else if(Receive == 's')
		Lower();
	else if(Receive == 'a')
		Left();
	else if(Receive == 'd')
		Right();
	else
		Stop();
}
