嵌入式-ARM(裸板开发)-2-LED驱动开发

一、LED驱动

1.比如我们要控制一个LED的亮灭，根据这个电路图，我们可以知道，让LED1亮或者灭实则就是控制导线GPIOC12上出现低/高电平。

2.再找到GPIOC12和CPU相连的管脚，就可以进一步理解为，控制LED1亮或者灭，实则就是控制CPU W15管脚输出低/高电平。

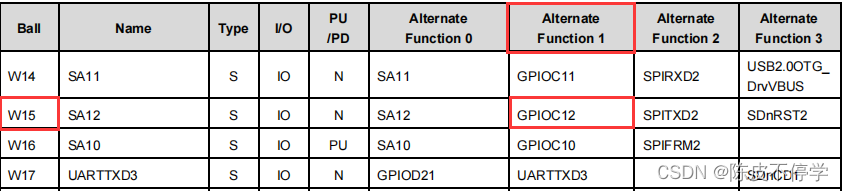

3.在数据手册中，我们得知，W15管脚如果想控制GPIOC12管脚，需要切换为功能1才可以 。

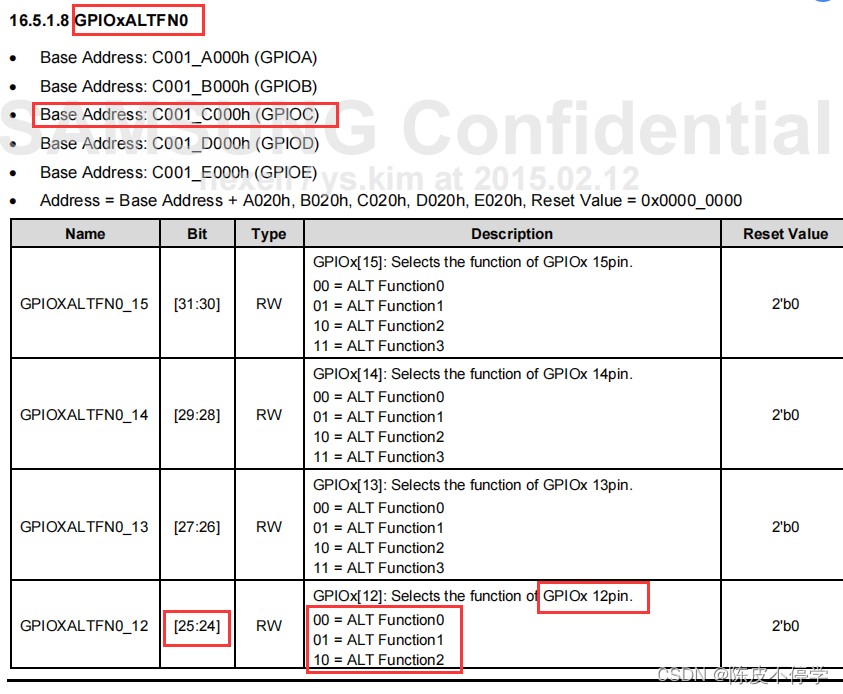

4.如何切换功能，就需要查看数据表中的GPIOxALTFUN0这个表（x代表各种GPIO类型，比如A、B、C、D、E），我们可以看到，GPIOC12占据的比特位是第24和第25位，通过将这两位的比特位改变，以达到切换功能的效果。

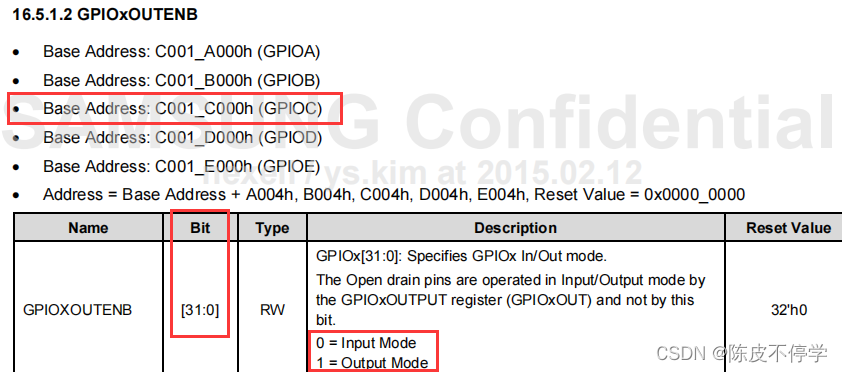

5.怎样才能知道这个GPIO是输入还是输出模式呢，就需要查下面这个表，然后做相对应的位操作，我们看到，每个类型都有32位，所以我们可以知道，需要把C组的第12位置1，因为要让GPIOC12输出嘛。

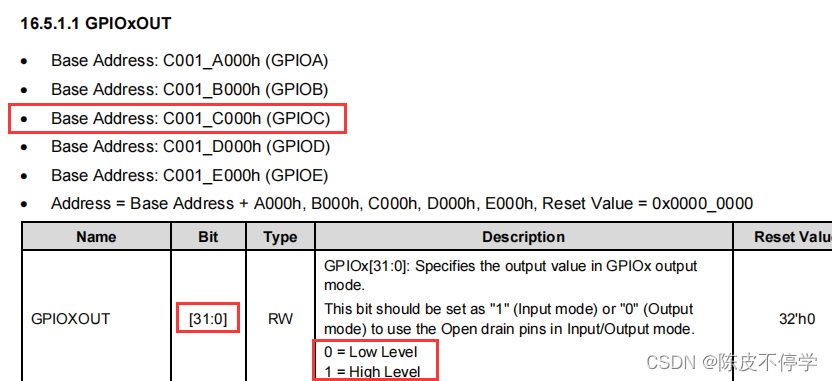

6.配置完输入输出模式后，我们还要规定输出的是高电平还是低电平，用来决定LED的亮灭。

即：
