串口通信的接口类型包括TTL、CMOS、RS-232和RS-485等，他们分别代表了不同的电平水平。

TTL电平

逻辑1：5v     逻辑0：0v

CMOS电平

逻辑1：供电电压的最大值    逻辑0：0v

RS-232电平

逻辑1：-3v---- -15v     逻辑0：+3v-----+15v

RS-485 电平

采用差分电平，逻辑1：两线间的电压差为+（0.2-6）v    逻辑0：两线间的电压差为-(0.2-6)v

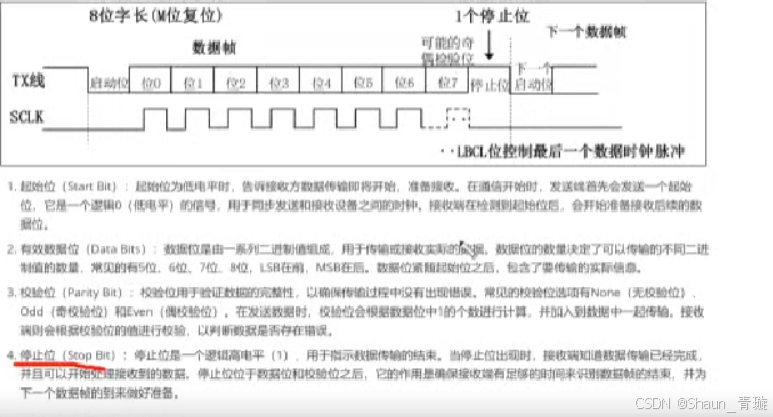

串口框图：
