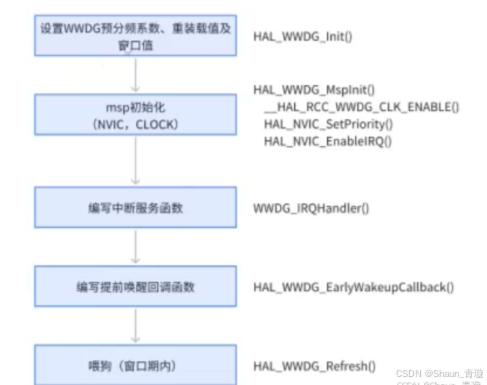

按照如下流程进行编程

以下为wwdg.c文件

#include "wwdg.h"
#include "led.h"
#include "delay.h"



WWDG_HandleTypeDef wwdg_handle={0};


void wwdg_init(uint8_t tr, uint8_t wr ,uint32_t psc)   // tr 为重装载值   wr为 窗口值  psc预分频系数
{

    wwdg_handle.Instance =WWDG;
    wwdg_handle.Init.Counter = tr;      //计数器的值  由于从外部传进来的因此就是tr
    wwdg_handle.Init.Window =wr;        //窗口设定值
    wwdg_handle.Init.Prescaler =psc ;   //预分频的值
    wwdg_handle.Init.EWIMode=WWDG_EWI_ENABLE;    //EMI提前唤醒中断    ENABLE处于打开的状态

    HAL_WWDG_Init(&wwdg_handle);

}

void HAL_WWDG_MspInit(WWDG_HandleTypeDef *hwwdg)
{
    __HAL_RCC_WWDG_CLK_ENABLE();   // 打开窗口定时器时钟
    HAL_NVIC_SetPriority(WWDG_IRQn,2,2);      //设置中断优先级
    HAL_NVIC_EnableIRQ(WWDG_IRQn);            //设置中断号



}

void WWDG_IRQHandler(void)
{

    HAL_WWDG_IRQHandler(&wwdg_handle);

}
void  HAL_WWDG_EarlyWakeupCallback(WWDG_HandleTypeDef *hwwdg)
{

    wwdg_feed();
    led2_toggle();

}

void  wwdg_feed(void)
{
    HAL_WWDG_Refresh(&wwdg_handle);

}

特别要注意：

喂狗环节不能主函数中while进行因为必须要注意复位的条件（延时时间注意）
