GPIO口的8种工作模式

STM32的GPIO
GPIO是通用输入/输出端口的简称，是STM32可控制的引脚。GPIO的引脚与外部硬件设备连接，可实现与外部通讯、控制外部硬件或者采集外部硬件数据的功能。

保护二极管：IO引脚上下两边两个二极管用于防止引脚外部过高、过低的电压输入。当引脚电压高于VDD时，上方的二极管导通；当引脚电压低于VSS时，下方的二极管导通，防止不正常电压引入芯片导致芯片烧毁。但是尽管如此，还是不能直接外接大功率器件，须加大功率及隔离电路驱动，防止烧坏芯片或者外接器件无法正常工作。

P-MOS管和N-MOS管：由P-MOS管（高电平）和N-MOS管（低电平）组成的单元电路使得GPIO具有“推挽输出”和“开漏输出”的模式。
TTL肖特基触发器：信号经过触发器后，模拟信号转化为0和1的数字信号。但是，当GPIO引脚作为ADC采集电压的输入通道时，用其“模拟输入”功能，此时信号不再经过触发器进行TTL电平转换。ADC外设要采集到的原始的模拟信号。 （整形滤波）


STM32的GPIO工作方式

4种输入模式

（浮空输入、上拉输入、下拉输入、模拟输入）

4种输出模式

（开漏输出、开漏复用输出、推挽输出、推挽复用输出）
下面将具体介绍GPIO的这八种工作方式：

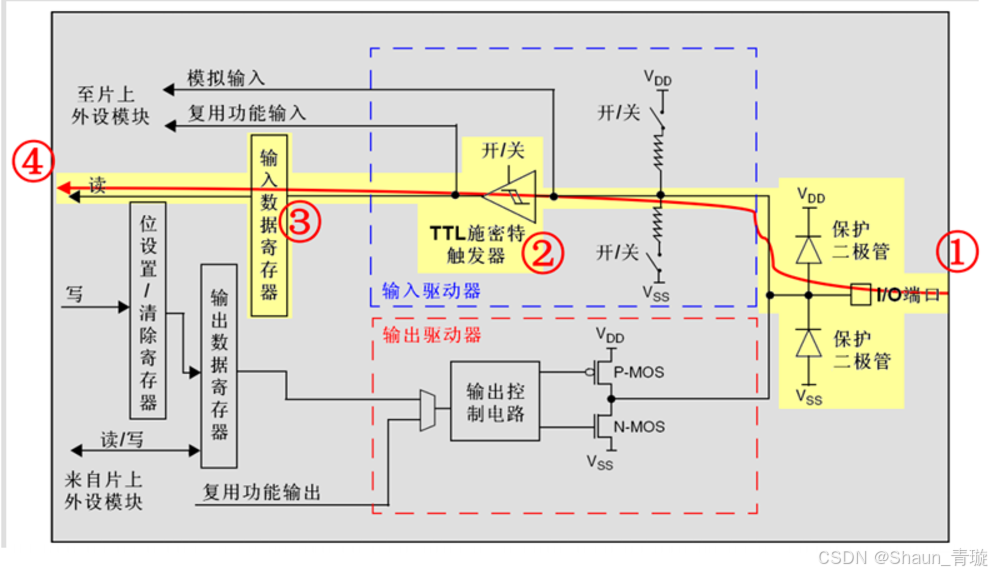

浮空输入模式
浮空输入模式下，I/O端口的电平信号直接进入输入数据寄存器。也就是说，I/O的电平状态是不确定的，完全由外部输入决定；如果在该引脚悬空（在无信号输入）的情况下，读取该端口的电平是不确定的。

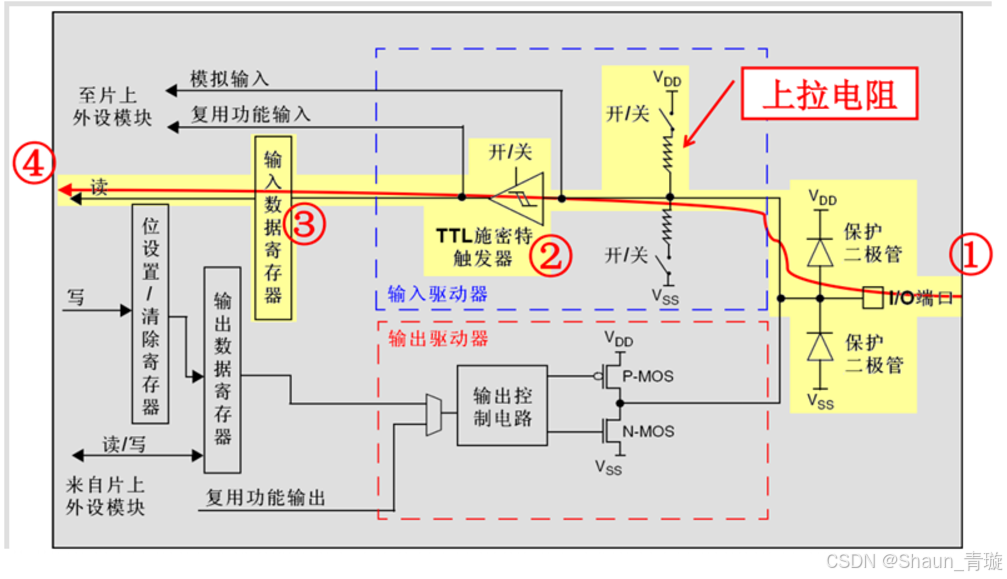

上拉输入模式

上拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在高电平；并且在I/O端口输入为低电平的时候，输入端的电平也还是低电平。

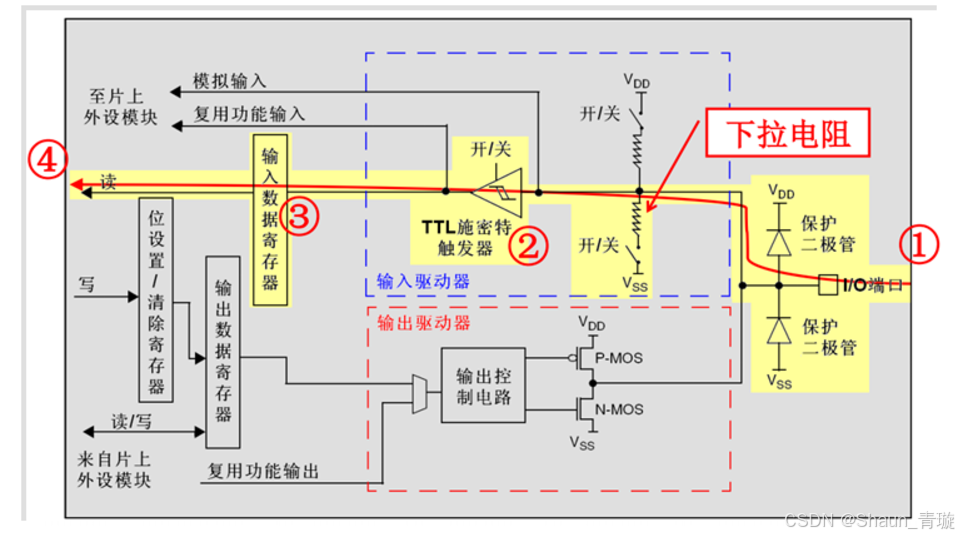

下拉输入模式

下拉输入模式下，I/O端口的电平信号直接进入输入数据寄存器。但是在I/O端口悬空（在无信号输入）的情况下，输入端的电平可以保持在低电平；并且在I/O端口输入为高电平的时候，输入端的电平也还是高电平。

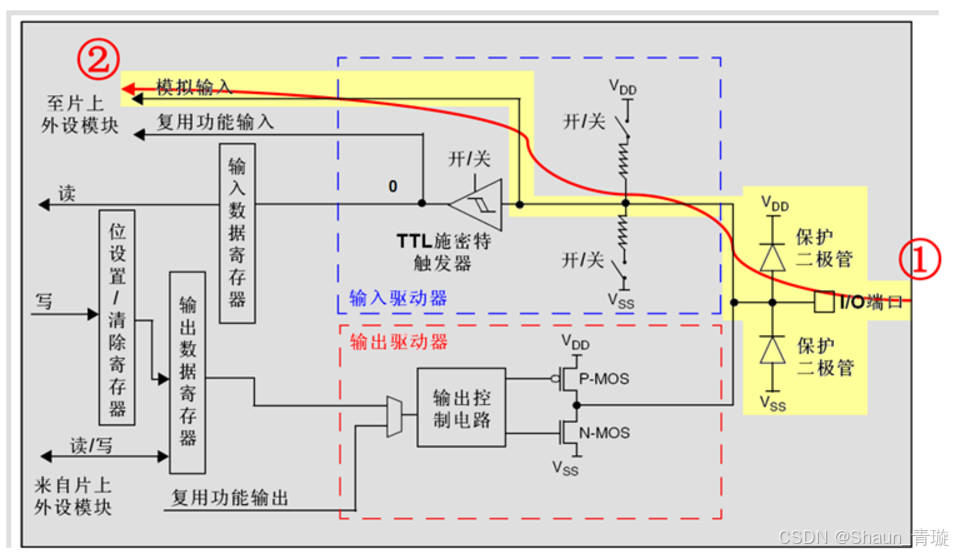

模拟输入模式

模拟输入模式下，I/O端口的模拟信号（电压信号，而非电平信号）直接模拟输入到片上外设模块，比如ADC模块等等。

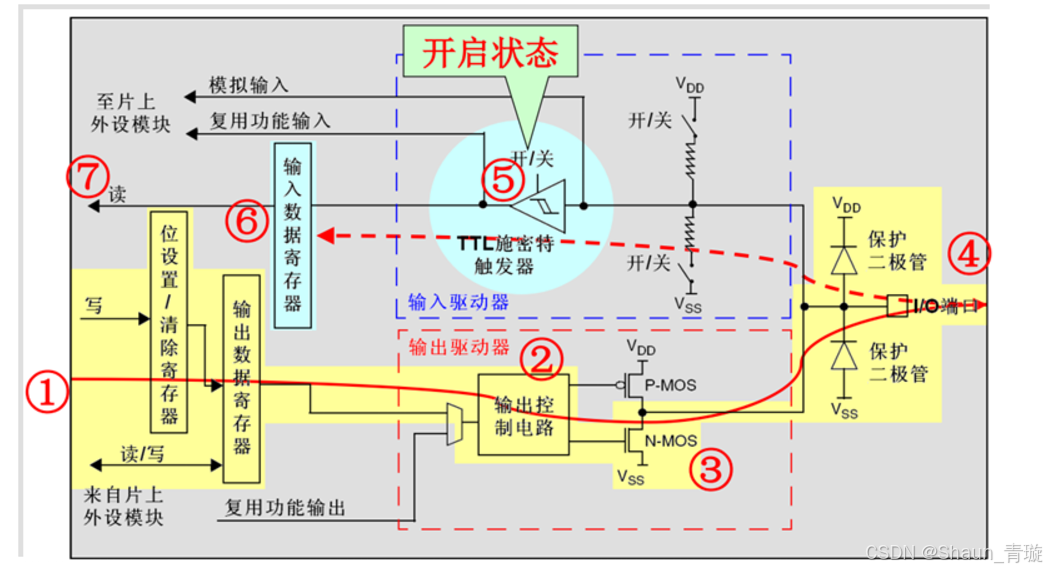

开漏输出模式

开漏输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经N-MOS管，最终输出到I/O端口。这里要注意N-MOS管，当设置输出的值为高电平的时候，N-MOS管处于关闭状态，此时I/O端口的电平就不会由输出的高低电平决定，而是由I/O端口外部的上拉或者下拉决定；当设置输出的值为低电平的时候，N-MOS管处于开启状态，此时I/O端口的电平就是低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，I/O端口的电平不一定是输出的电平。

开漏输出从N-MOS（低电平处通过）

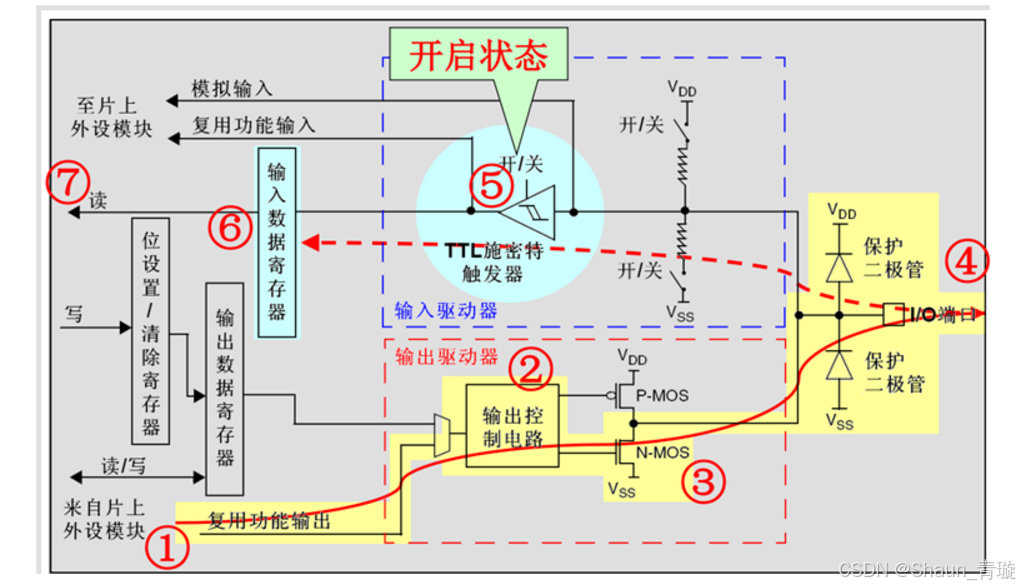

开漏复用输出模式

开漏复用输出模式，与开漏输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。

从片上外设模块处读写

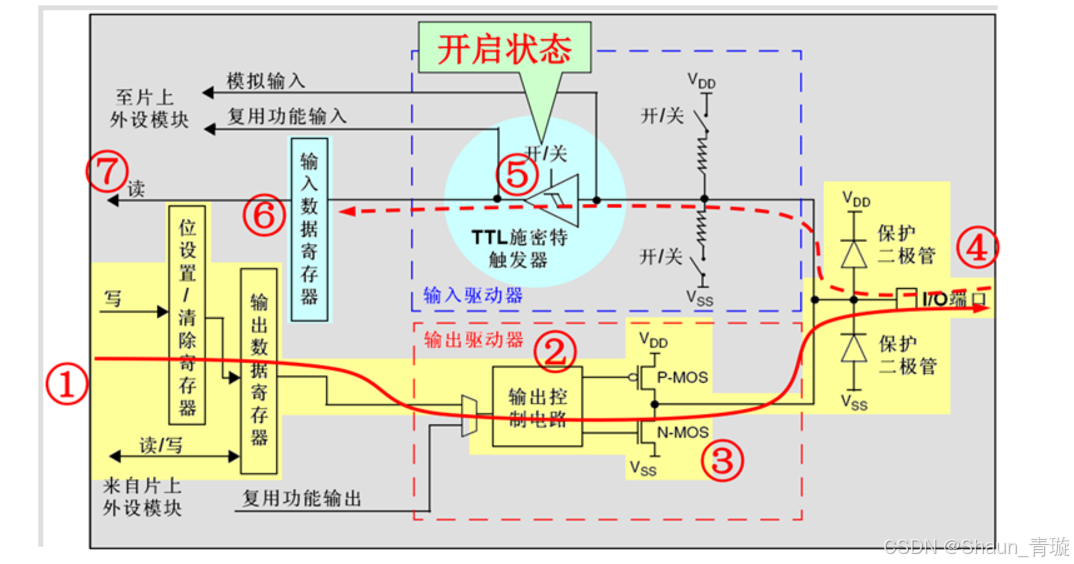

推挽输出模式

推挽输出模式下，通过设置位设置/清除寄存器或者输出数据寄存器的值，途经P-MOS管和N-MOS管，最终输出到I/O端口。这里要注意P-MOS管和N-MOS管，当设置输出的值为高电平的时候，P-MOS管处于开启状态，N-MOS管处于关闭状态，此时I/O端口的电平就由P-MOS管决定：高电平；当设置输出的值为低电平的时候，P-MOS管处于关闭状态，N-MOS管处于开启状态，此时I/O端口的电平就由N-MOS管决定：低电平。同时，I/O端口的电平也可以通过输入电路进行读取；注意，此时I/O端口的电平一定是输出的电平。

既从P-MOS处也从N-MOS处通过，即高低电平通过

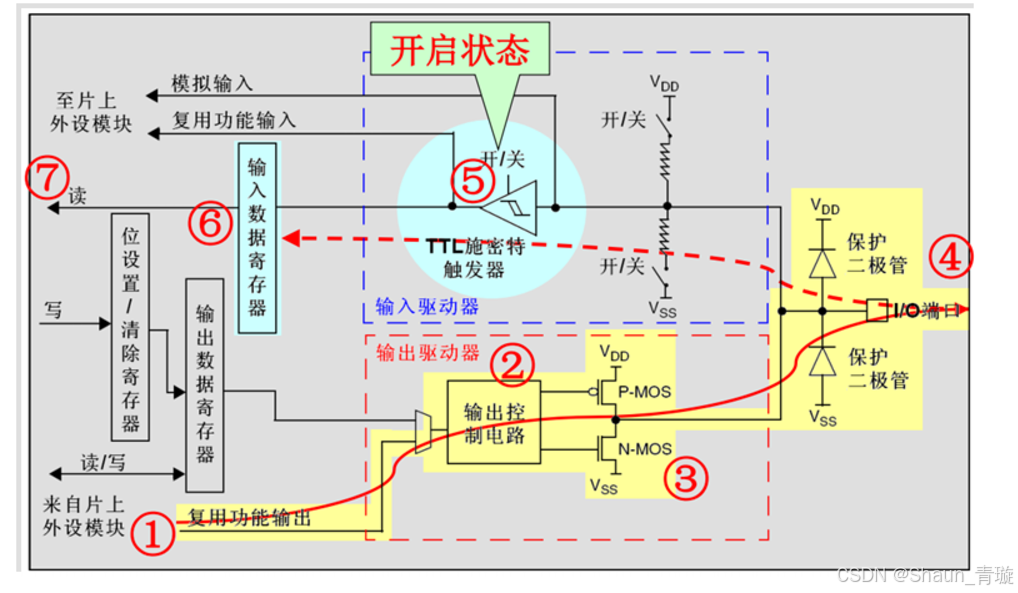

推挽复用输出模式

推挽复用输出模式，与推挽输出模式很是类似。只是输出的高低电平的来源，不是让CPU直接写输出数据寄存器，取而代之利用片上外设模块的复用功能输出来决定的。

从片上外设模块处读写
