CST使用教程2——快速查找仿真工程及快速建模仿真

在工程文件特别多的情况下，使用Preview and Organize功能进行快速Preview仿真文件可以提高查找效率

图1

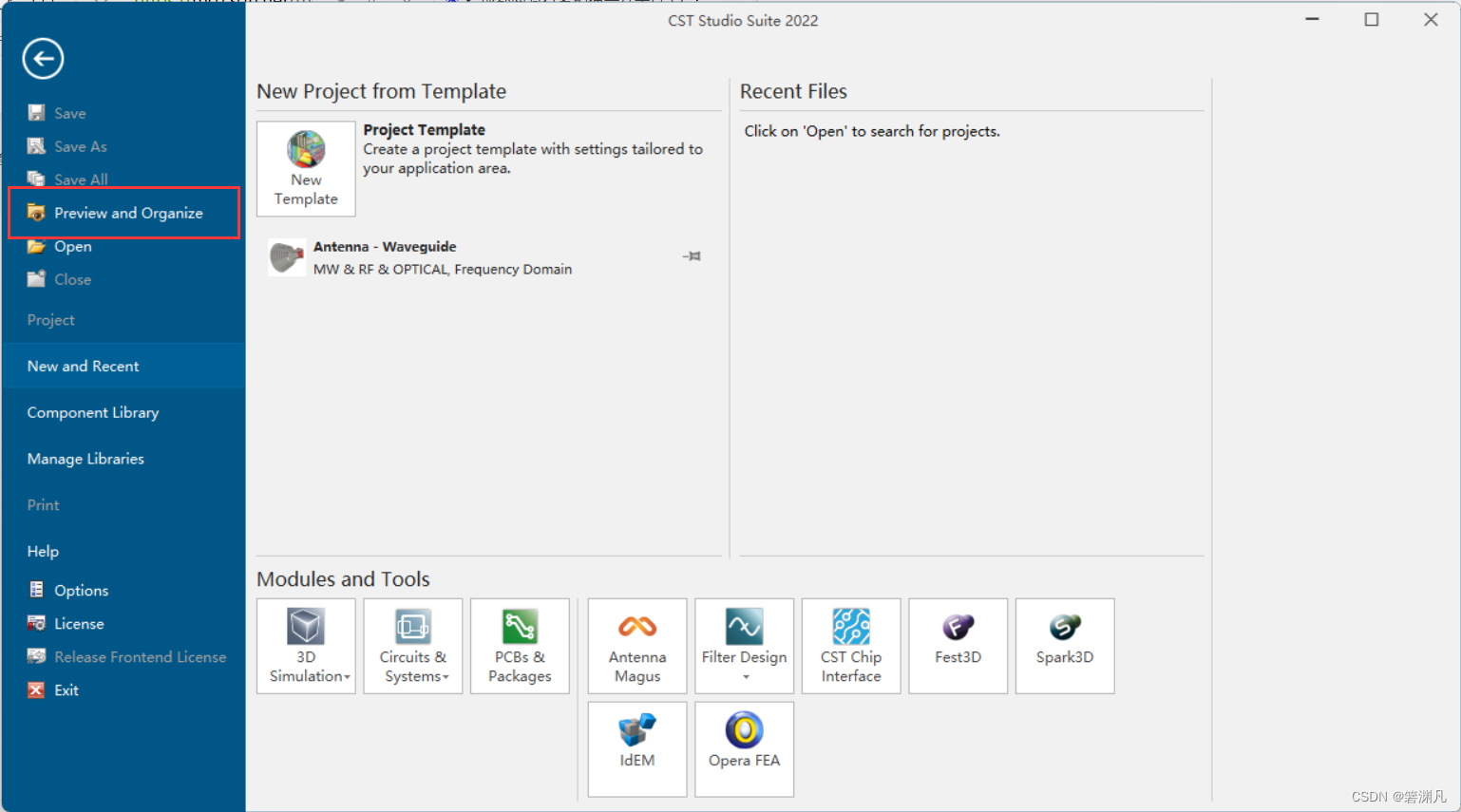

 1.点击Preview and Oraganize进入预览窗口

图2

 2.因为我暂时还没有进行建模，因此几个窗口都没有数据，但是在这里将各个窗口显示的内容都进行了标注，大家自行查看

图3

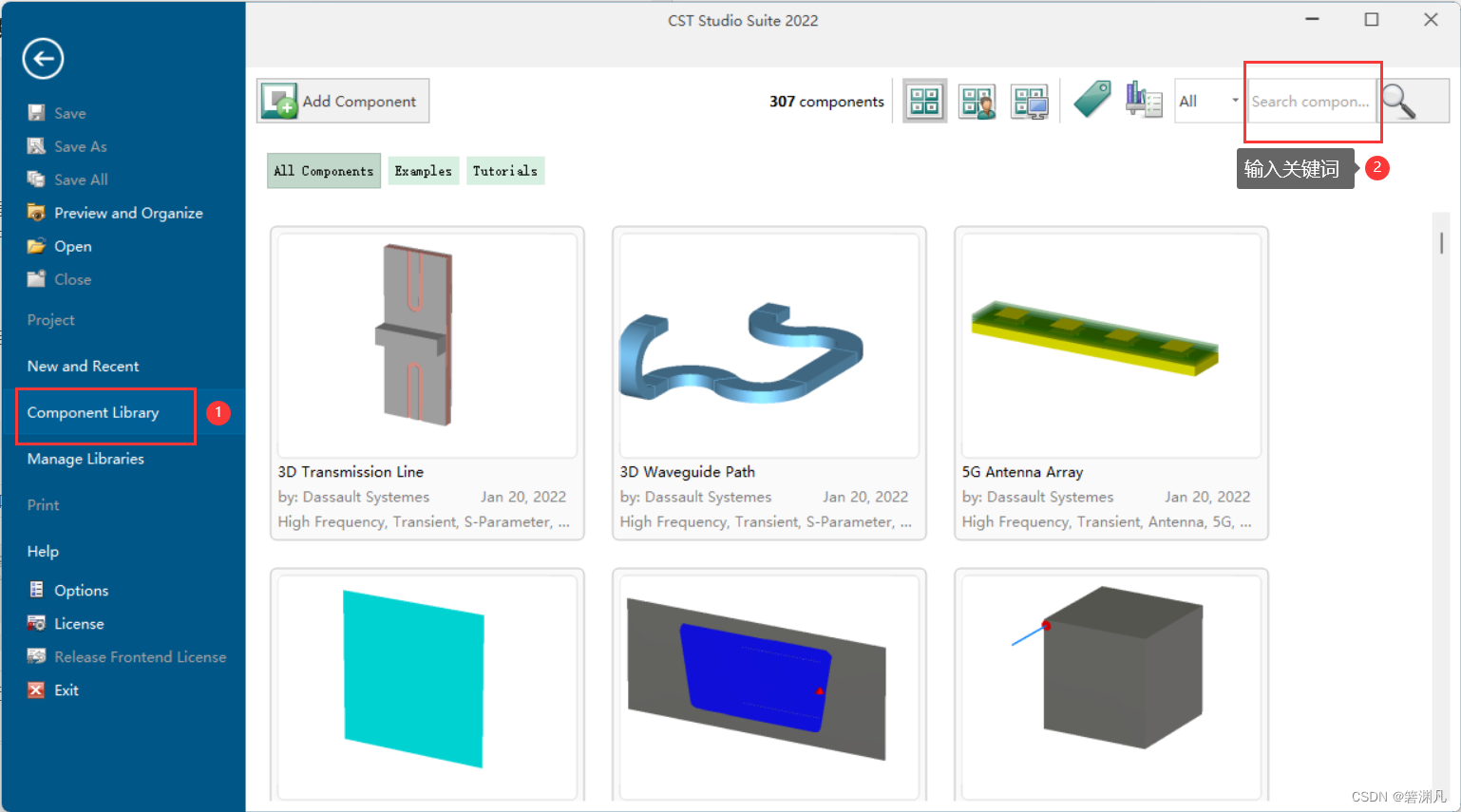

 3.当需要使用软件自带的示例和教程时，通过图示进行搜索

以天线阵列为例

图3.1

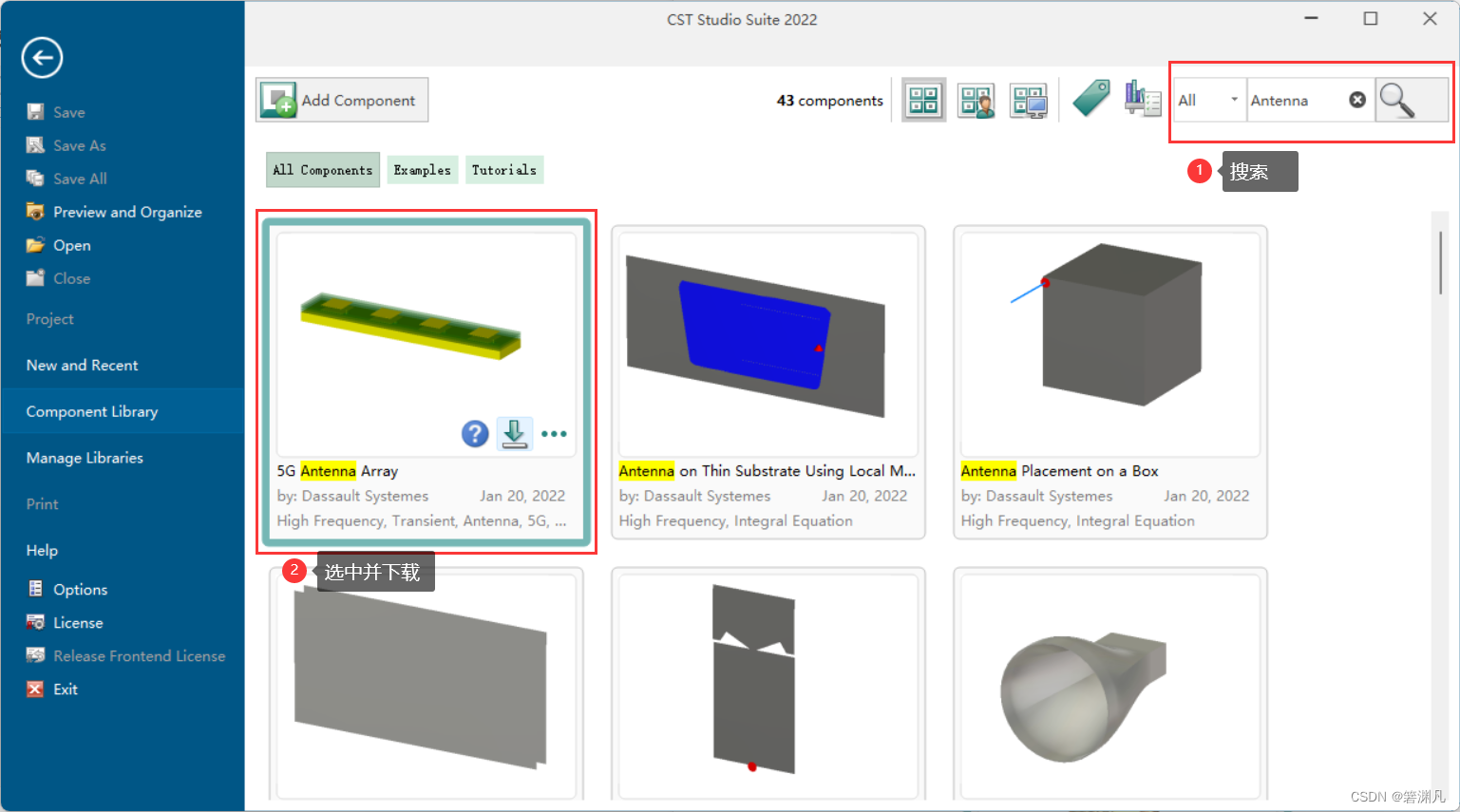

         1.搜索想要的组件关键词，并选择想要的示例

图3.2

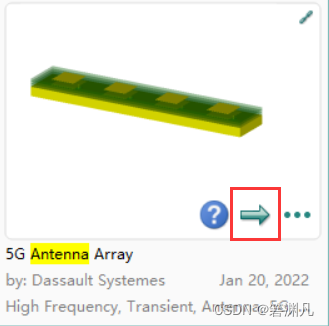

         2.选择好以后选择进入

图3.3

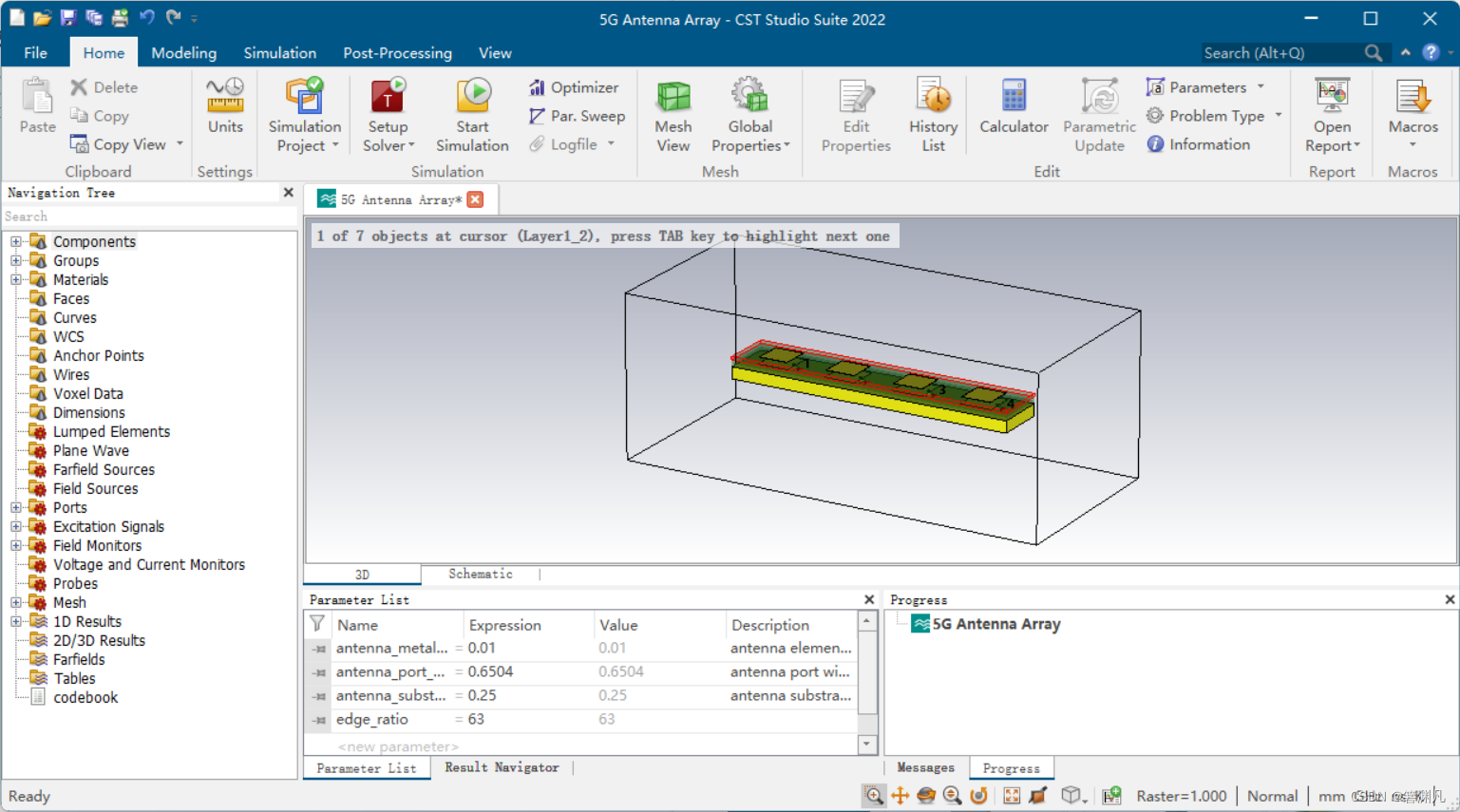

         3.进入CST仿真界面，仿真界面有如下快捷键可以使用：

                ctrl + 鼠标左键 = 对仿真模型进行旋转

                ctrl + o = 打开模型文件

                ctrl + s = 保存仿真文件

                ctrl + f = 复位视图

                ctrl + a = 打开或关闭全局坐标系

                ctrl + w = 打开或关闭框架显示模式

                ctrl + h = 隐藏选中的图形、面或物体

                ctrl + u = 取消所有隐藏

                ctrl + shift + d = 删除被选择的面

                空格 = 整个仿真模型最佳视窗显示

                shift + 空格 = 局部仿真模型最佳视窗显示

                shift + c 激活切平面视图

                shift + tab = 以0位缺省值打开输入坐标数值的输入框

                tab = 打开输入坐标数值的输入框

                shift + 鼠标左键 = 平面内旋转视图

                shift + ctrl + 鼠标左键 = 平移视图

                alt + o = 打开关闭轮廓线使其在颜色轮廓线、黑色轮廓线之间转换

                alt + w = 打开或关闭工作平面

                alt + v = 打开视图选项对话框

图4 a

图4 b

 4.查看网格剖分情况。

图5

 5.查看建模历史清单，了解建模步骤并进行学习
