FPGA实现数码管数字累加

一、基本原理
FPGA数码管简单显示
简单数码管原理上文介绍过，本文主要介绍视觉在1ms内感知不到数码管数字来回切换的变动，1ms内数字跳变，眼睛感知是数字一直在显示。
二、代码原理
1、显示模块：
（1）根据需要显示的数字，取出个、十、百、千位数字分为存储至寄存器。
（2）编制计数器，1ms
（3）根据取出的最高位，确定位选的1ms变换显示的位数。
（4）把需要显示的数字，转换成BCD码。
（5）根据每个时钟位选的位置，把相应的BCD赋值给段选信号。
（6）根据时钟显示段选信号。
2、编制驱动模块：100ms数字累加一次。累加至9999置零。
3、编制顶层模块：调用显示模块与驱动模块
三、代码编写

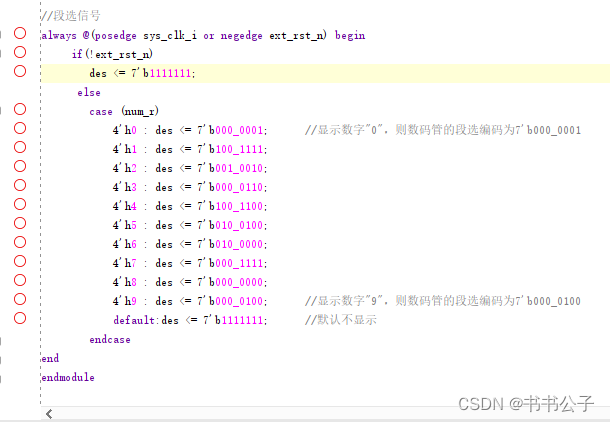

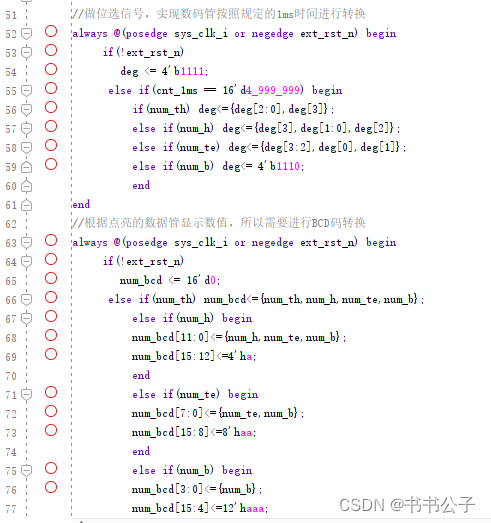

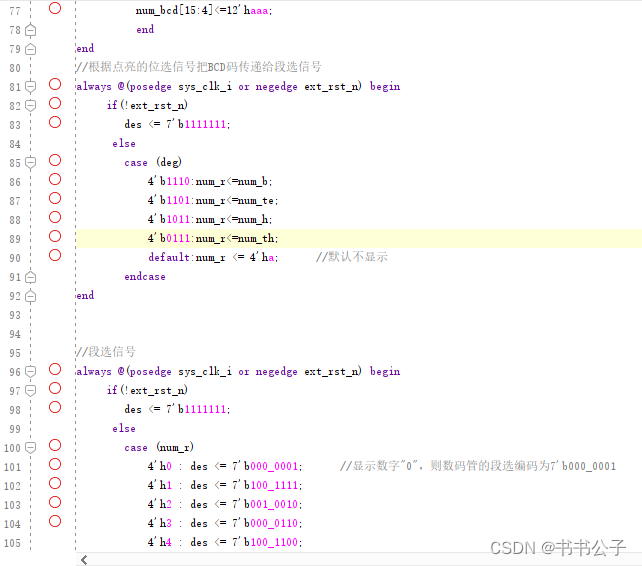

1、显示模块

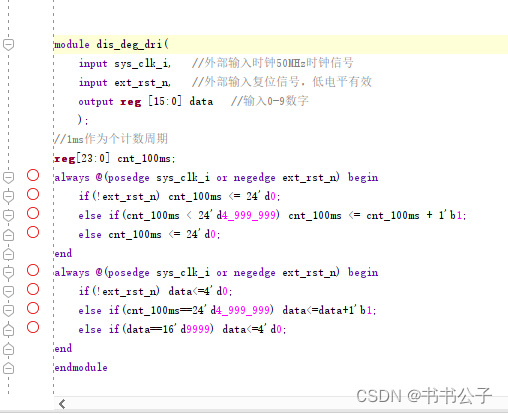

2、驱动模块

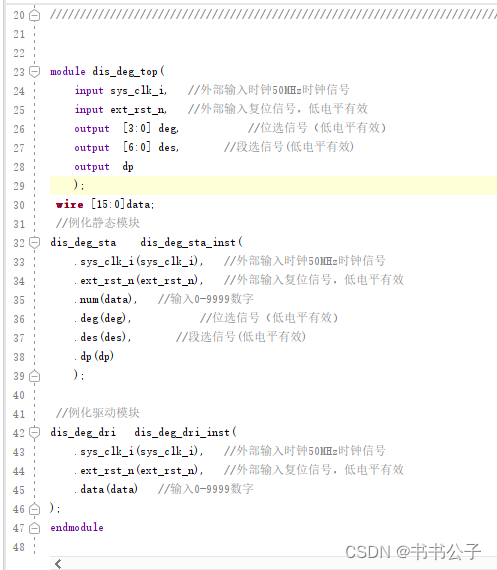

3、顶层模块

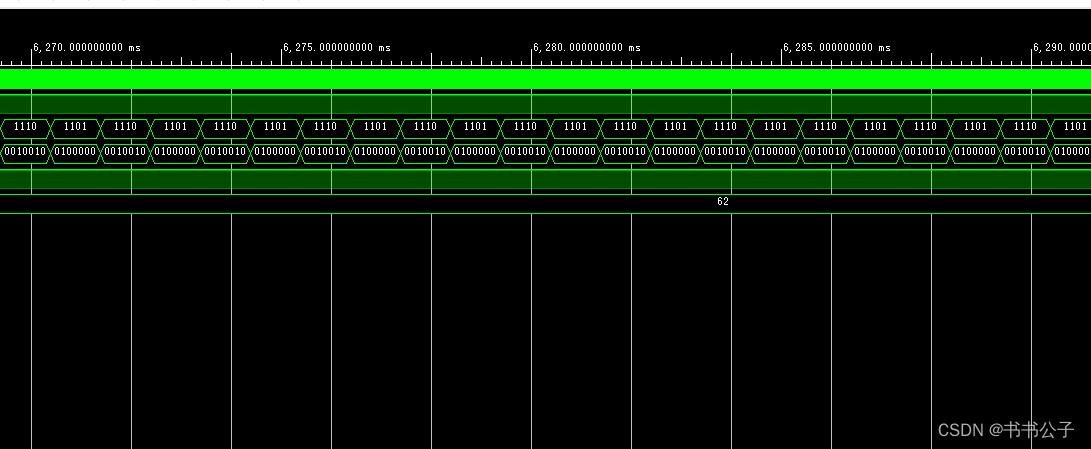

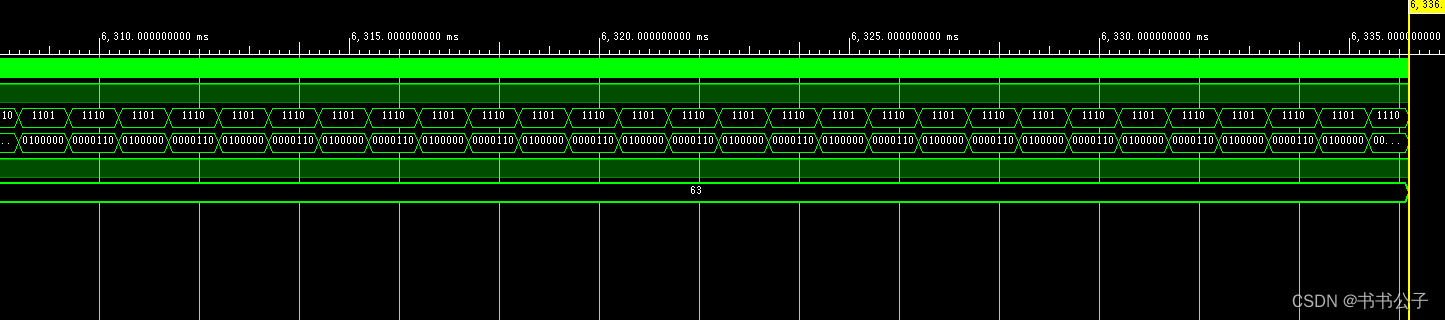

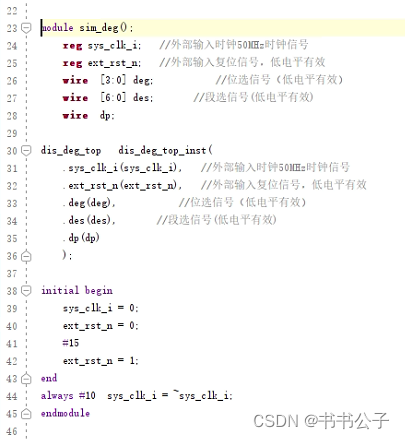

四、测试代码

五、总结
1、整体思路，想清楚，再下手。
2、细节还是多注意。
