三极管，mos管原理图管脚接线，典型应用

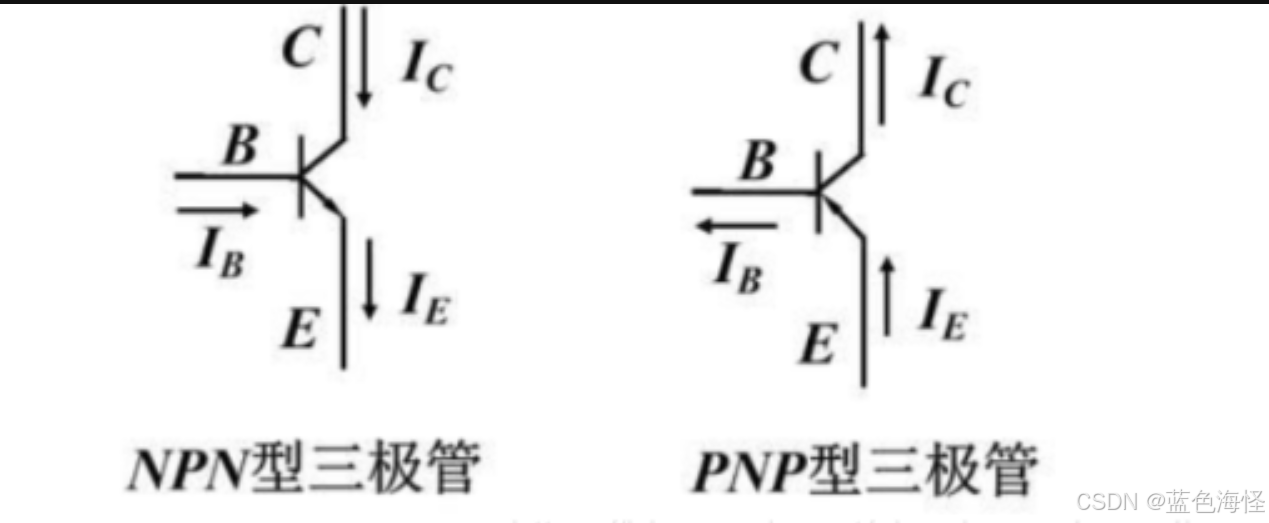

1、NPN和PNP三极管管脚接线图

导通条件：

（1）NPN型三极管：基极（B）接高电平(大于0.7v),三极管导通。反之截止。

（2）PNP型三极管：基极（B）接低电平(小于0.7v),三极管导通。反之截止。

注：以上是理想状态，具体截止电压和导通最大电流需要查看芯片手册。

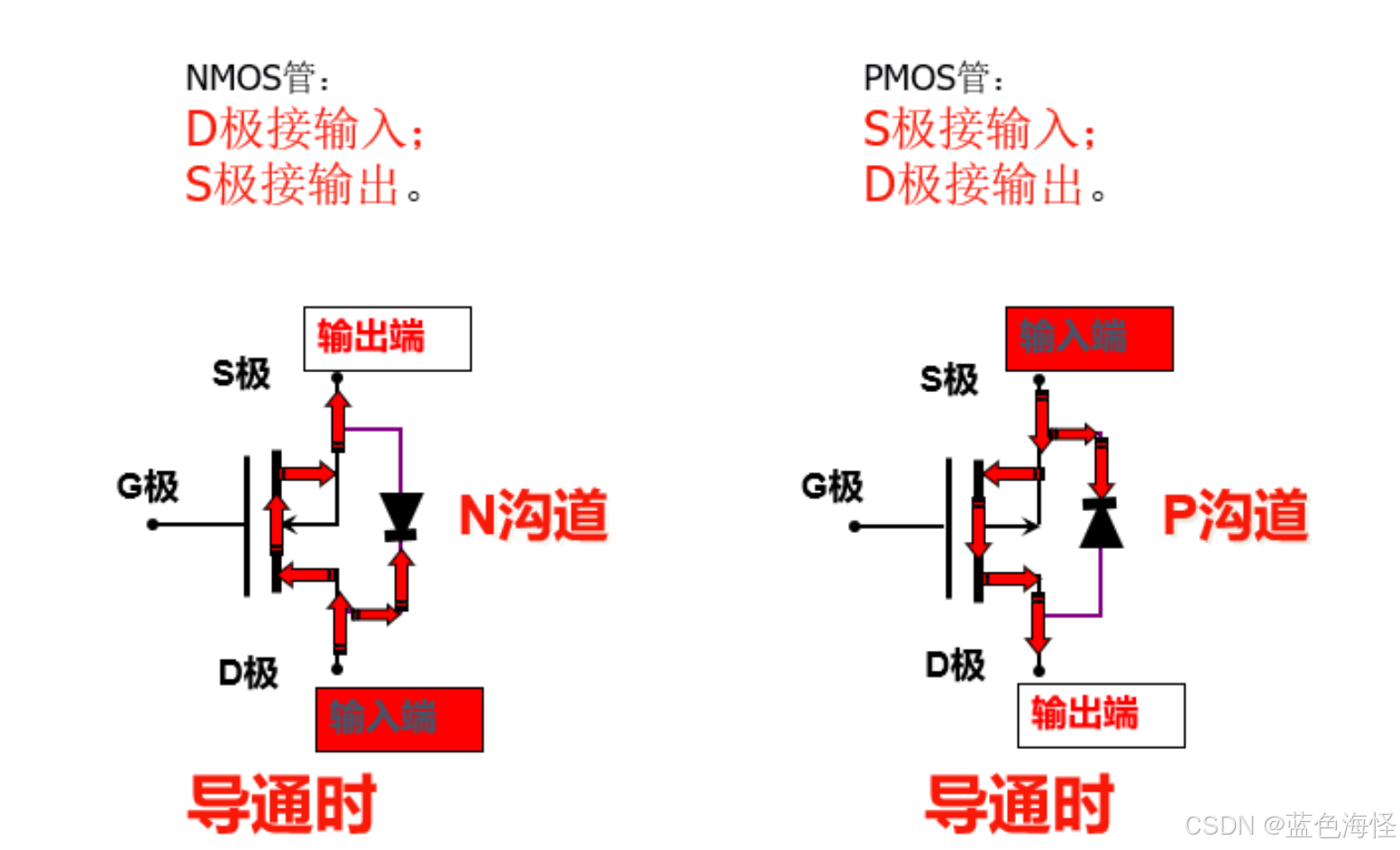

2、N沟道和P沟道mos管接线图

导通条件：

（1）NMOS型三极管：栅极（G）电压大于漏极(D)NMOS导通。反之截止。

（2）PMOS型三极管：栅极（G）电压小于源极(S)PMOS导通。反之截止。

注：以上是理想状态，具体栅极（G）电压和漏极(D)电压比较，电流导通能力需要查看芯片手册。

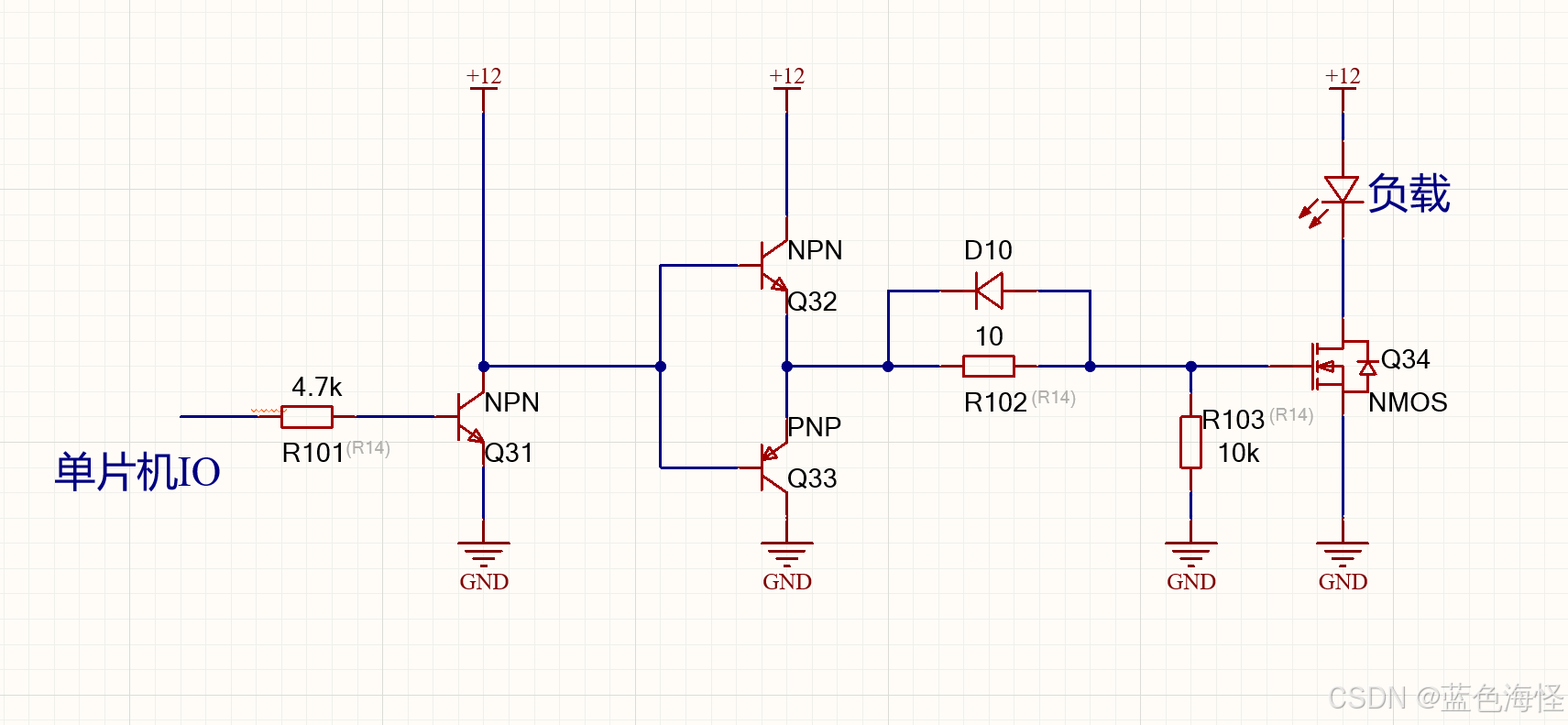

典型应用示意图：
