音频--直流偏置处理

于 2025-01-02 11:28:58 发布
阅读量331 收藏
点赞数 1
文章标签： 音视频
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/m0_64680064/article/details/144882147
版权

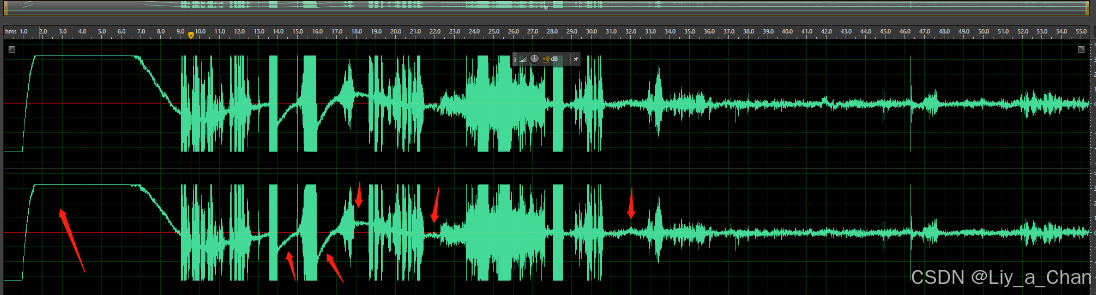

直流偏置：音频零点偏移如下所示

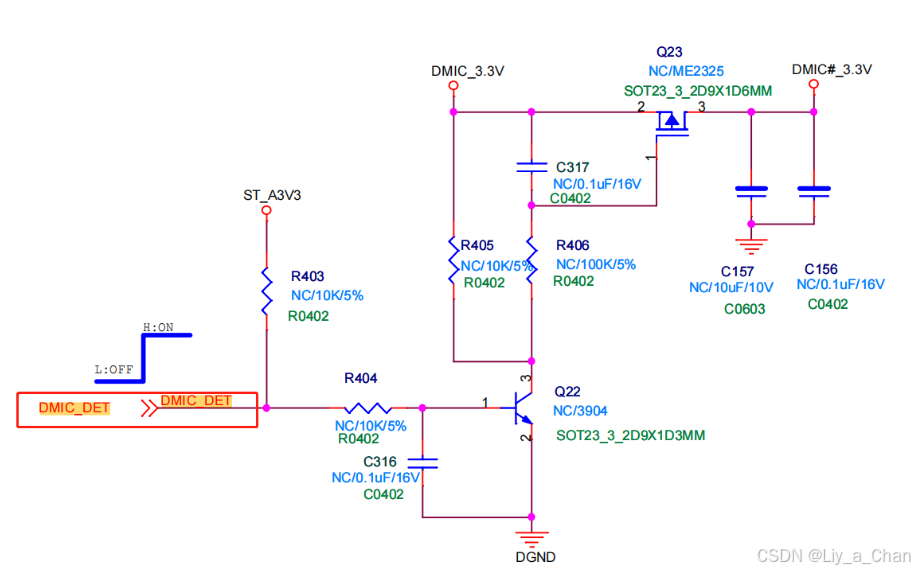

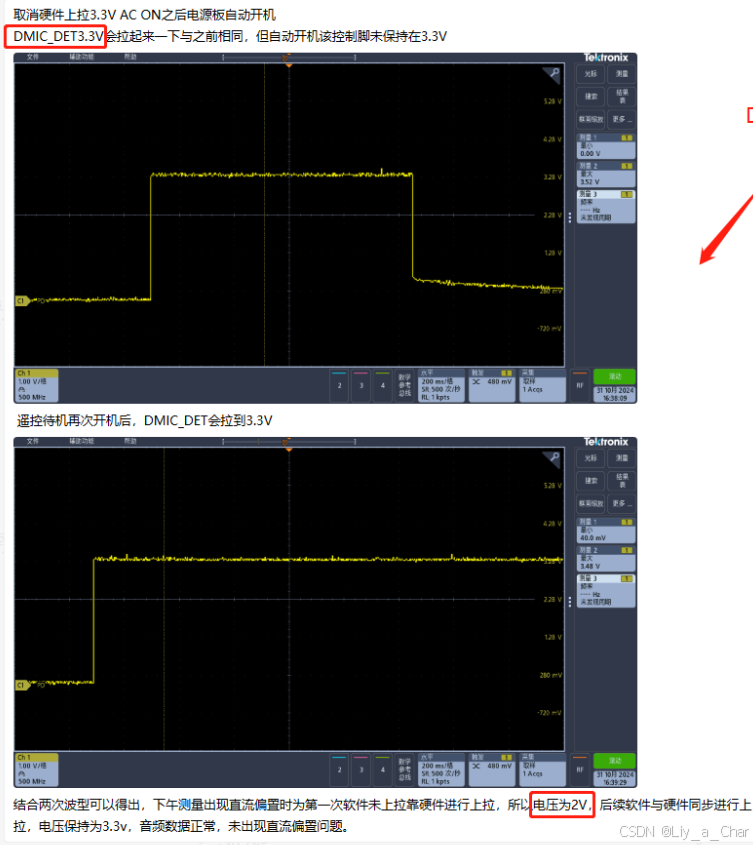

硬件设计一个上拉电路，加了两个10K的电阻，能给到2V左右的电压，同时软件在上电时也需要将DMIC_DET拉高，确保3.3V的供电，经测试，在供电正常的情况下，直流偏置问题基本消除

但是有另一个问题：

=========================================================================

控对应GPIO为DMIC_DET

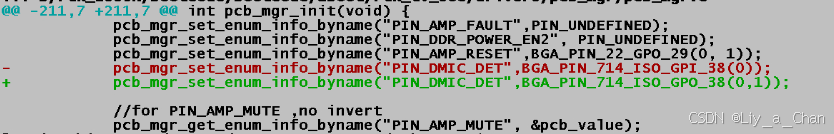

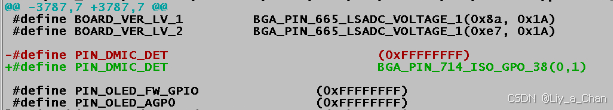

控不到是在boot下把DMIC_DET重新拉低了，修改即可
