一、声音传感器介绍

声音传感器（Sound Sensor）是一种能够检测环境中声音或噪音强度的传感器。它能够感知声音波的振动并将其转化为电信号。声音传感器广泛应用于声音检测、噪音监测、语音识别、智能家居、机器人、安防系统等多个领域。

声音传感器基本介绍：

工作原理：

声音传感器的工作原理是基于麦克风（或声波传感器）接收周围环境中的声音波。当声音波（如说话声、音乐、鼓声等）传到麦克风时，它会使麦克风内的振膜或传感元件发生微小的震动，这种震动会转化为电信号。声音传感器中的电子电路会对这个电信号进行放大、处理，然后输出信号，通常输出为模拟电压信号或数字信号。

模拟信号输出：模拟信号与声音强度成正比，声音越大，输出的电压越高。
数字信号输出：一般通过内建的比较器将声音信号转换成高低电平（0和1）。如果声音大于设定的阈值，输出高电平，否则输出低电平。

主要特点：

高灵敏度：声音传感器通常具有较高的灵敏度，能够感应到较远距离的声音变化。
输出方式多样：可以是模拟输出（电压信号）或数字输出（高低电平信号）。
低功耗：大多数声音传感器设计上具有低功耗特性，适合长期运行。
易于集成：声音传感器通常很容易与控制器（如Arduino、树莓派等）集成，适合各种DIY项目。

二、声音传感器接线说明

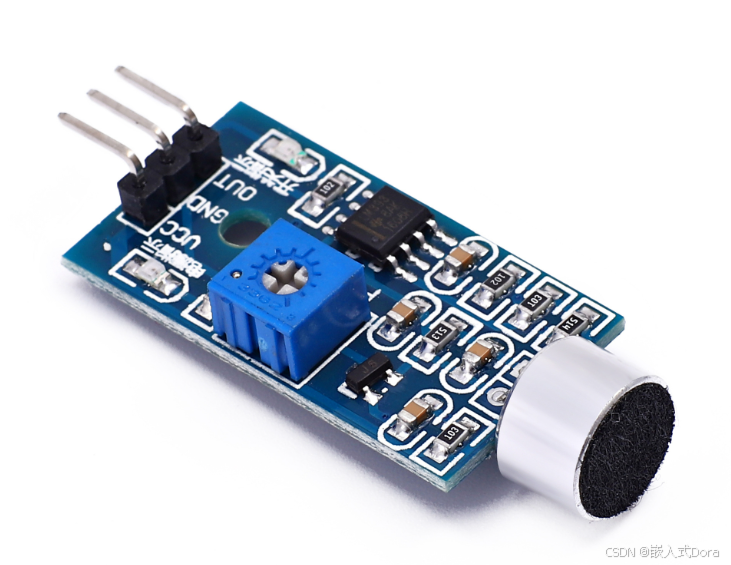

以下是声音传感器的接线说明表，详细描述了每个引脚的功能以及如何连接到控制器（如Arduino等）：

声音传感器接线说明表：

声音传感器引脚	连接到	说明
VCC	电源引脚（5V 或 3.3V）	连接至STM32单片机的电源引脚，提供电源。电压一般为5V或3.3V，具体电压请参考传感器规格。
GND	地线（GND）	连接至STM32单片机的地线（GND），作为电路的公共地，确保电流回流正常。
OUT	控制引脚（如数字输入引脚或模拟输入引脚）	输出信号。可以连接至STM32单片机的数字输入引脚（如Arduino的D2）或模拟输入引脚（如A0）。数字输出通常为高电平（1）表示检测到声音，低电平（0）表示没有声音。模拟输出则根据声音的强度输出电压信号。

三、测试说明、声音传感器驱动代码

编译环境：keil5

测试单片机: STM32F103C8T6

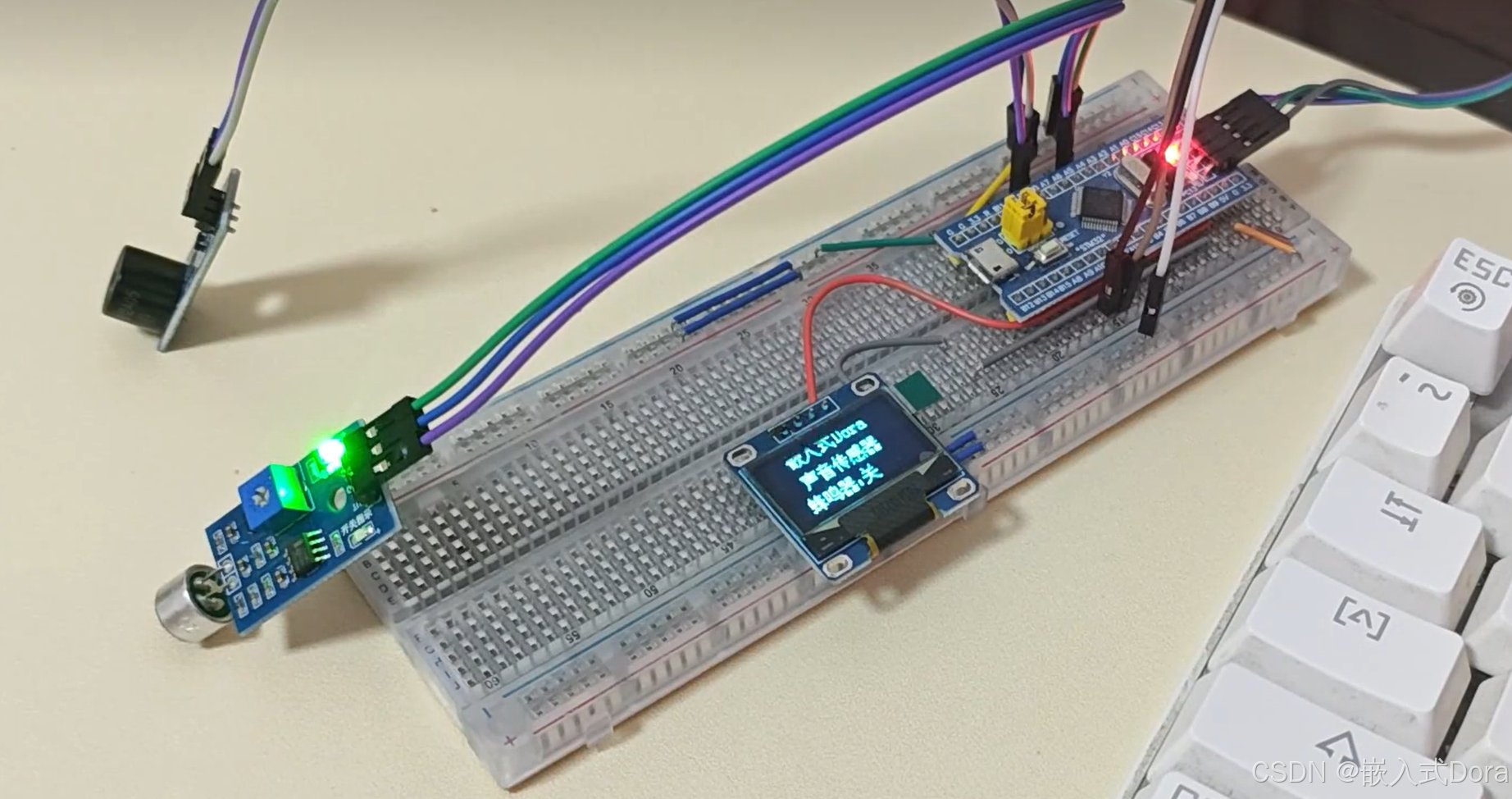

功能：功能1：采集声音报警数据在OLED屏幕上显示出来，检测声音触发蜂鸣器报警

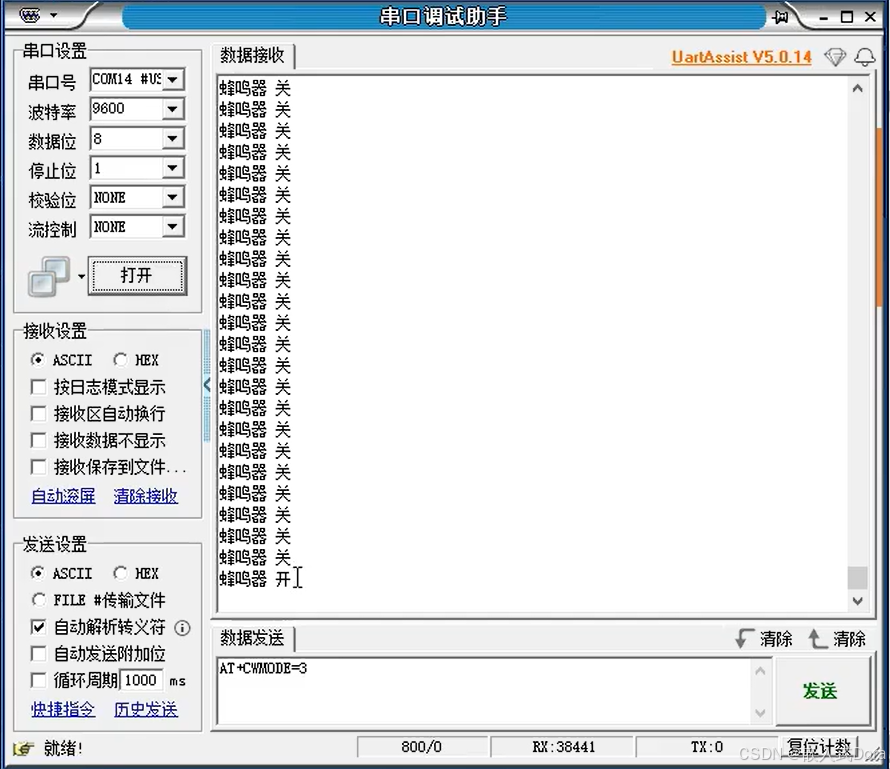

功能2：把采集声音报警数据发送到串口调试助手上

main.c文件编写声音传感器驱动代码如下：

#include "stm32f10x.h"                  // Device header
#include "delay.h"
#include "OLED.h"
#include "SOUND.h"
#include "FMQ.h"
#include "Serial.h"

int Sound_Level;
int main(void)
{

	 OLED_Init();
	 mfq_Init();
	 SOUND_Init();
	 Serial_Init();

	 OLED_ShowChinese(20, 0, "嵌入式");
	 OLED_ShowString(70,0,"Dora",OLED_8X16);
	 OLED_ShowChinese(20, 24, "声音传感器");
	 OLED_ShowChinese(10, 47, "蜂鸣器：");
	 OLED_Update();

	 while(1)
	 {
			Sound_Level = SOUND_Get();
			if(Sound_Level == 0)
			{
				fmq_on();
				OLED_ClearArea(66,47,20,13);
				OLED_ShowChinese(66, 47, "开");
				OLED_Update();
				printf("蜂鸣器 开\n");
				Delay_ms(1200);

			}
			else
			{
				fmq_off();
				OLED_ClearArea(66,47,20,13);
				OLED_ShowChinese(66, 47, "关");
				OLED_Update();
				printf("蜂鸣器 关\n");
			}
	 }
}
