GPIO模式及结构图

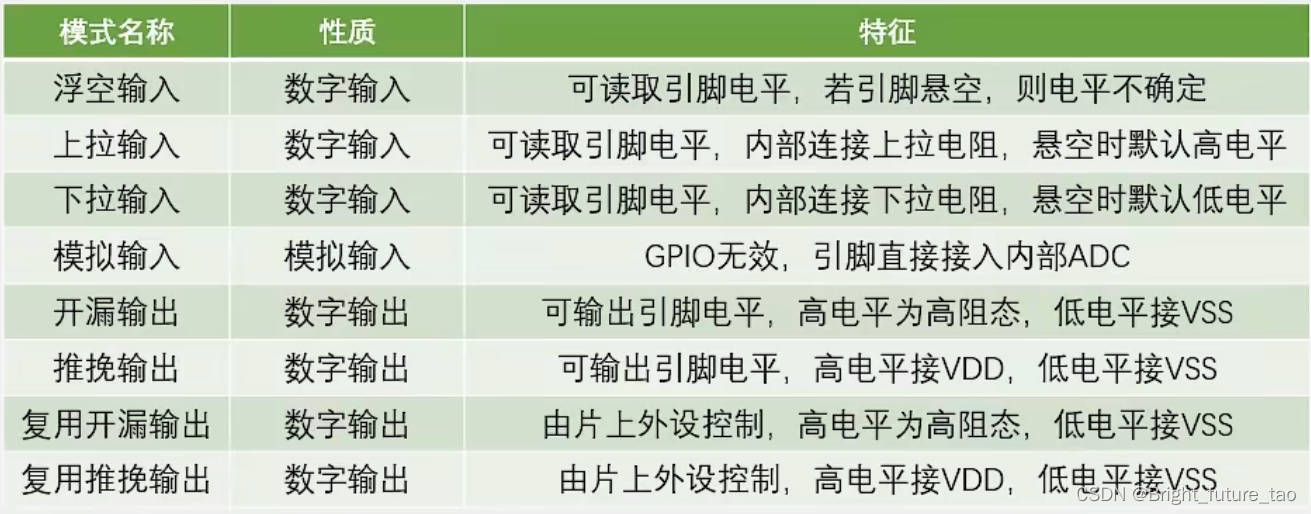

1.通过配置 GPIO 的端口配置寄存器 , 端口可以配置成以下 8 种模式

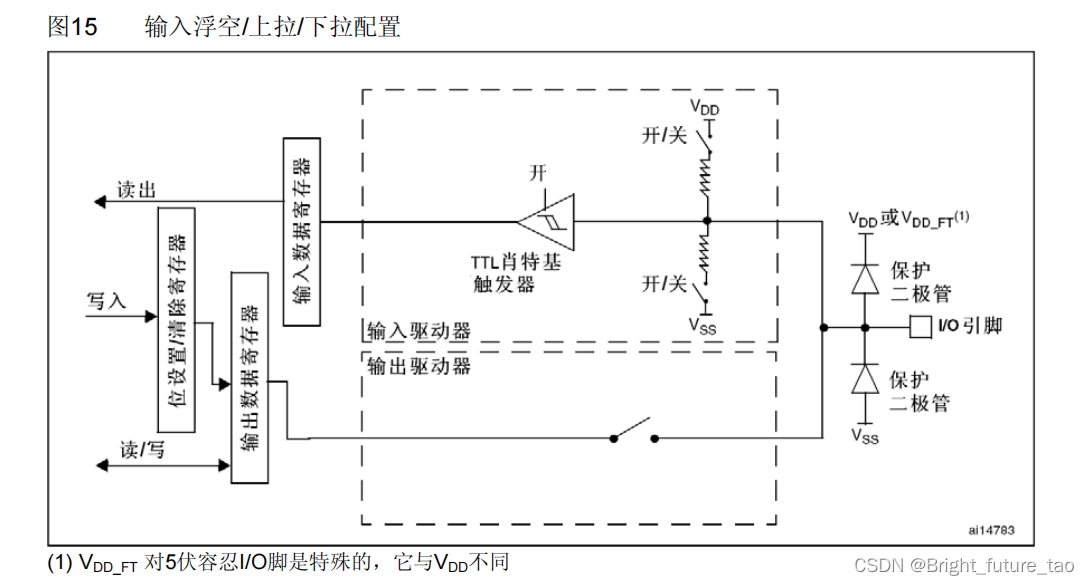

2.输入浮空 / 上拉 / 下拉配置

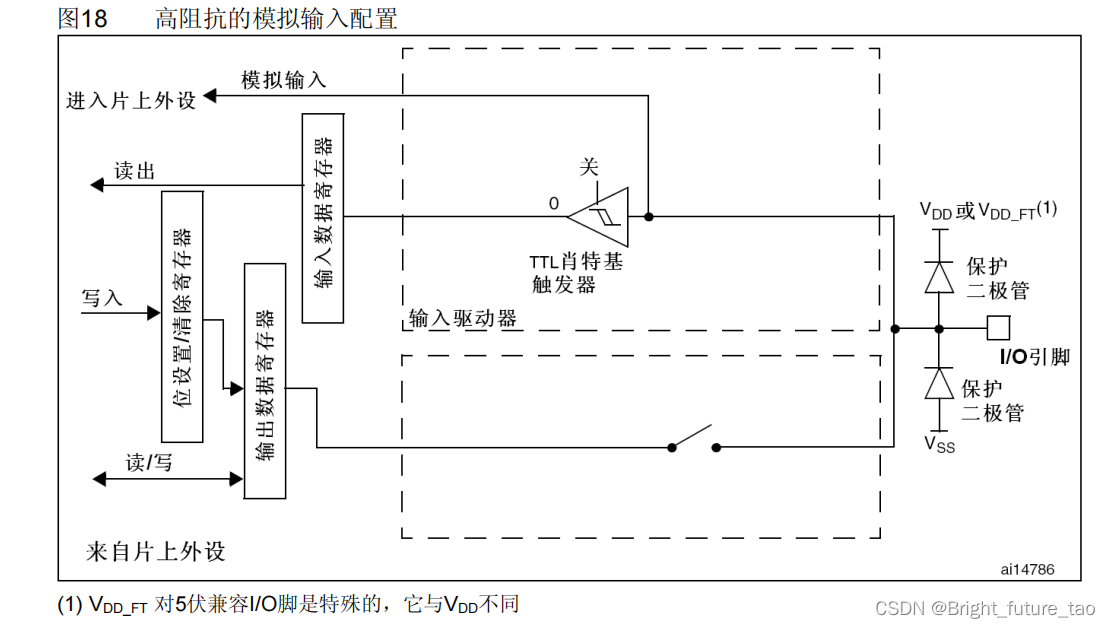

3.高阻抗的模拟输入配置(ADC)

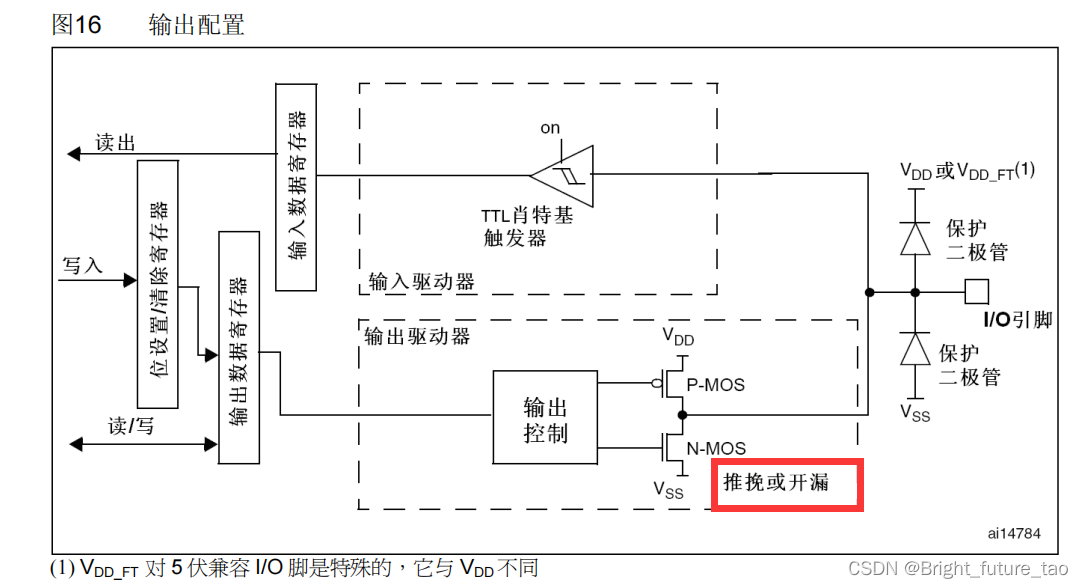

4.推挽输出和开漏输出

(1)推挽输出P-MOS和N-MOS都在;开漏输出没有P-MOS,只有N-MOS。

(2)输出模式是可以输入的,但是输入模式不能输出。

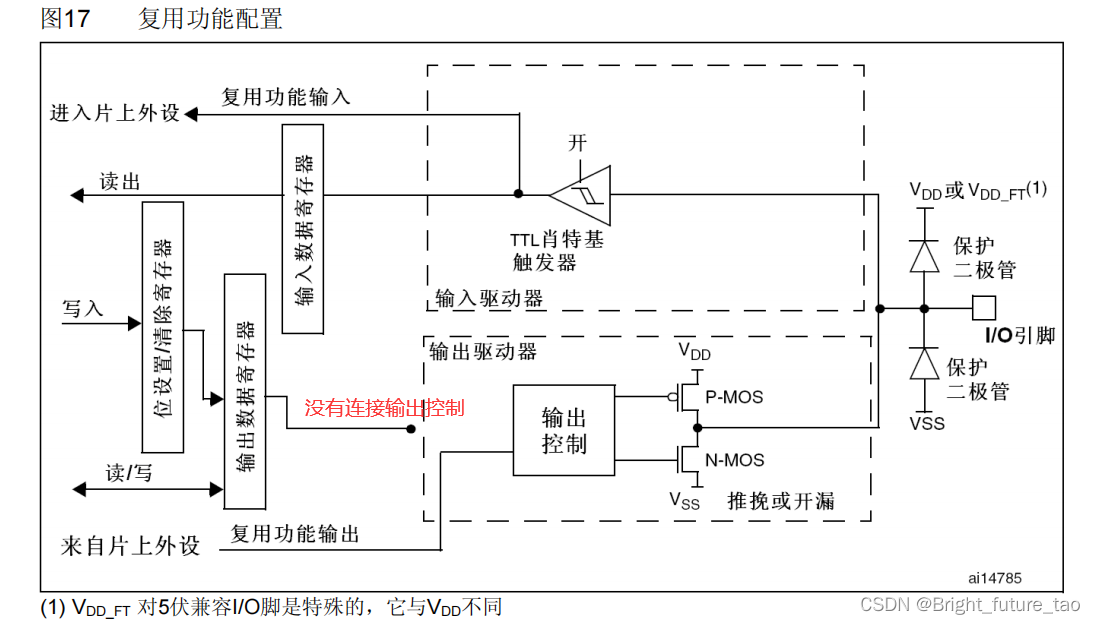

5.复用推挽输出和开漏输出

 (1)输出控制由片上外设控制

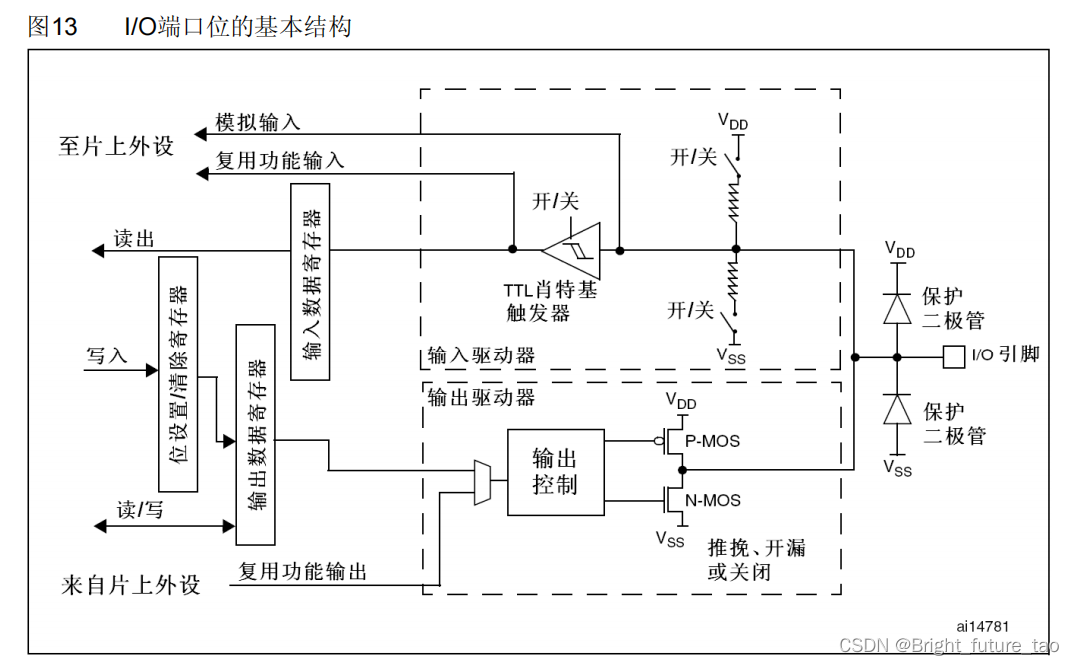

6.端口的基本结构

   TTL肖特基触发器应该是施密特触发器,是对输入电压进行整形的。

   施密特触发器工作逻辑:输入电压高于上限则输出高,输入电压低于下限则输出低。
