hcip第五天实验

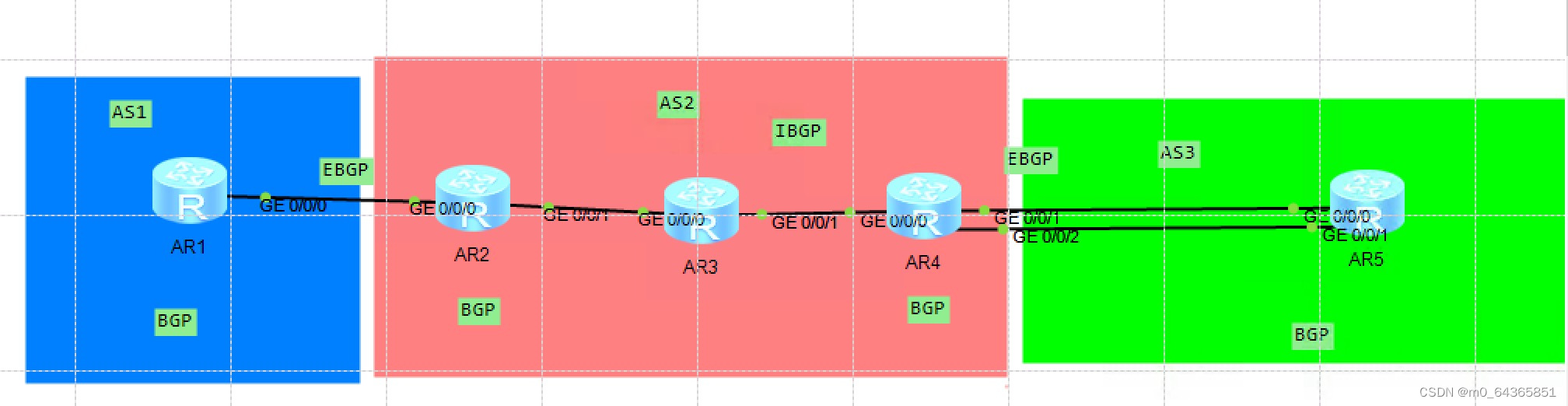

拓扑图

每台路由器都有两个环回，一个24的环回，一个32的环回；32的环回用于建邻，24的环回用于用户网段，最终所有24的环回可以ping通。

实验步骤

1.配置ip

2.让2,3,4号设备的IGP协议可以通信

3.两两之间建立BGP邻居关系，1-2之间使用接口正常建邻，2-3/2-4/3-4之间使用32位环回建邻，4-5之间使用32位环回建邻（前提是两个建邻环回之间可以通信，写静态）

4.宣告用户网段，修改下一跳地址

R4：

Huawei-ospf-1-area-0.0.0.0]display this
[V200R003C00]

 area 0.0.0.0
  network 1.1.1.4 0.0.0.0
  network 4.4.4.0 0.0.0.255
  network 34.1.1.2 0.0.0.0


[Huawei]ip route-static 1.1.1.5 32 45.1.1.2

[Huawei]ip route-static 1.1.1.5 32 54.1.1.2

建邻：

[Huawei]bgp 2

[Huawei-bgp]router-id 4.4.4.4

[Huawei-bgp]peer 1.1.1.2 as-number 2
[Huawei-bgp]peer 1.1.1.2 connect-interface LoopBack0
[Huawei-bgp]peer 1.1.1.3 as-number 2
[Huawei-bgp]peer 1.1.1.3 connect-interface LoopBack0
[Huawei-bgp]peer 1.1.1.5 as-number 3
[Huawei-bgp]peer 1.1.1.5 ebgp-max-hop 2
[Huawei-bgp]peer 1.1.1.5 connect-interface LoopBack0

宣告：

[Huawei-bgp]network 4.4.4.0 255.255.255.0

[Huawei-bgp]peer 1.1.1.2 next-hop-local

[Huawei-bgp]peer 1.1.1.3 next-hop-local

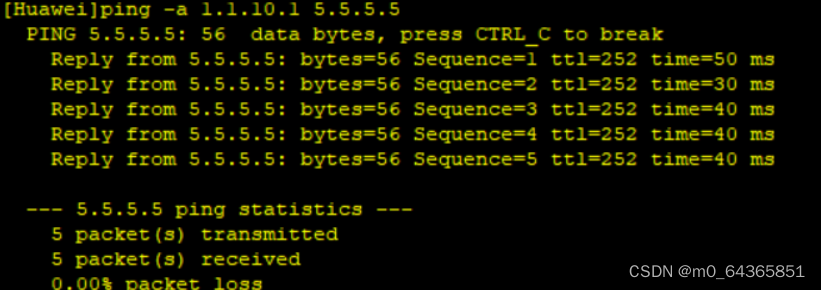

实验结果测试
