静态路由实验

利用静态路由使主机1 ping通主机2与主机3

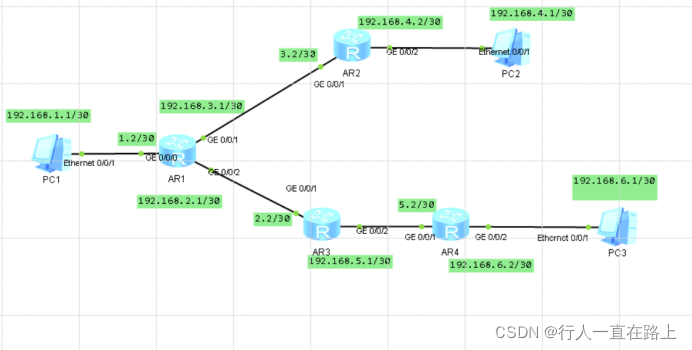

拓扑图ENSP

以下命令全是按照拓扑图输入

1. 配置主机IP地址

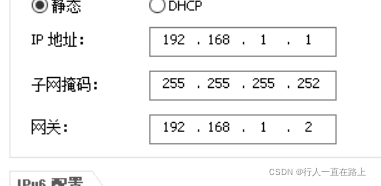

PC1：

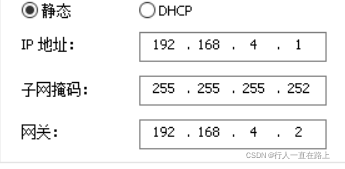

PC2：

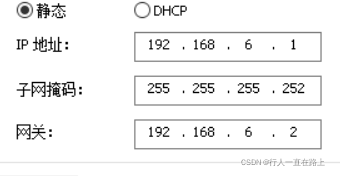

PC3：



1. 配置端口IP

AR1:

int g0/0/0

ip adress 192.168.1.2 30

int g0/0/1

ip address 192.168.3.1 30

int g0/0/2

ip address 192.168.2.1 30

AR2:

int g0/0/1

ip adress 192.168.3.2 30

int g0/0/2

ip address 192.168.4.2 30

AR3:

int g0/0/1

ip adress 192.168.2.2 30

int g0/0/2

ip address 192.168.5.1 30

AR4:

int g0/0/1

ip adress 192.168.5.2 30

int g0/0/2

ip address 192.168.6.2 30

1. 配置静态路由

相关命令：ip route-static 目的IP 子网掩码 下一跳IP

AR1:

ip route-static 192.168.4.1 30 192.168.3.2

ip route-static 192.168.6.1 30 192.168.2.2

AR2:

ip route-static 192.168.1.1 30 192.168.3.1

AR3:

ip route-static 192.168.6.1 30 192.168.5.2

ip route-static 192.168.1.1 30 192.168.2.1

AR4:

ip route-static 192.168.1.1 30 192.168.5.1

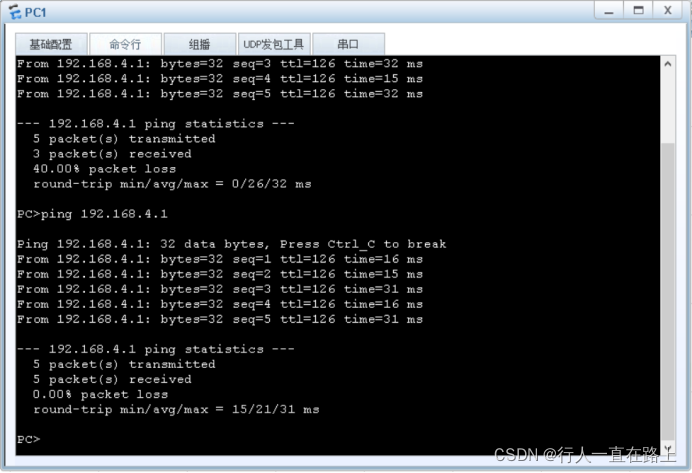

1. 验证能否ping通

实验完成，PC1 可以ping通PC2和PC3
