一、工程的创建

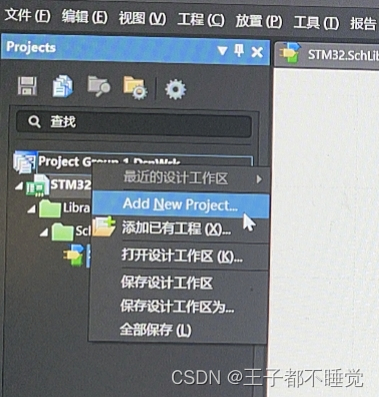

1.创建项目

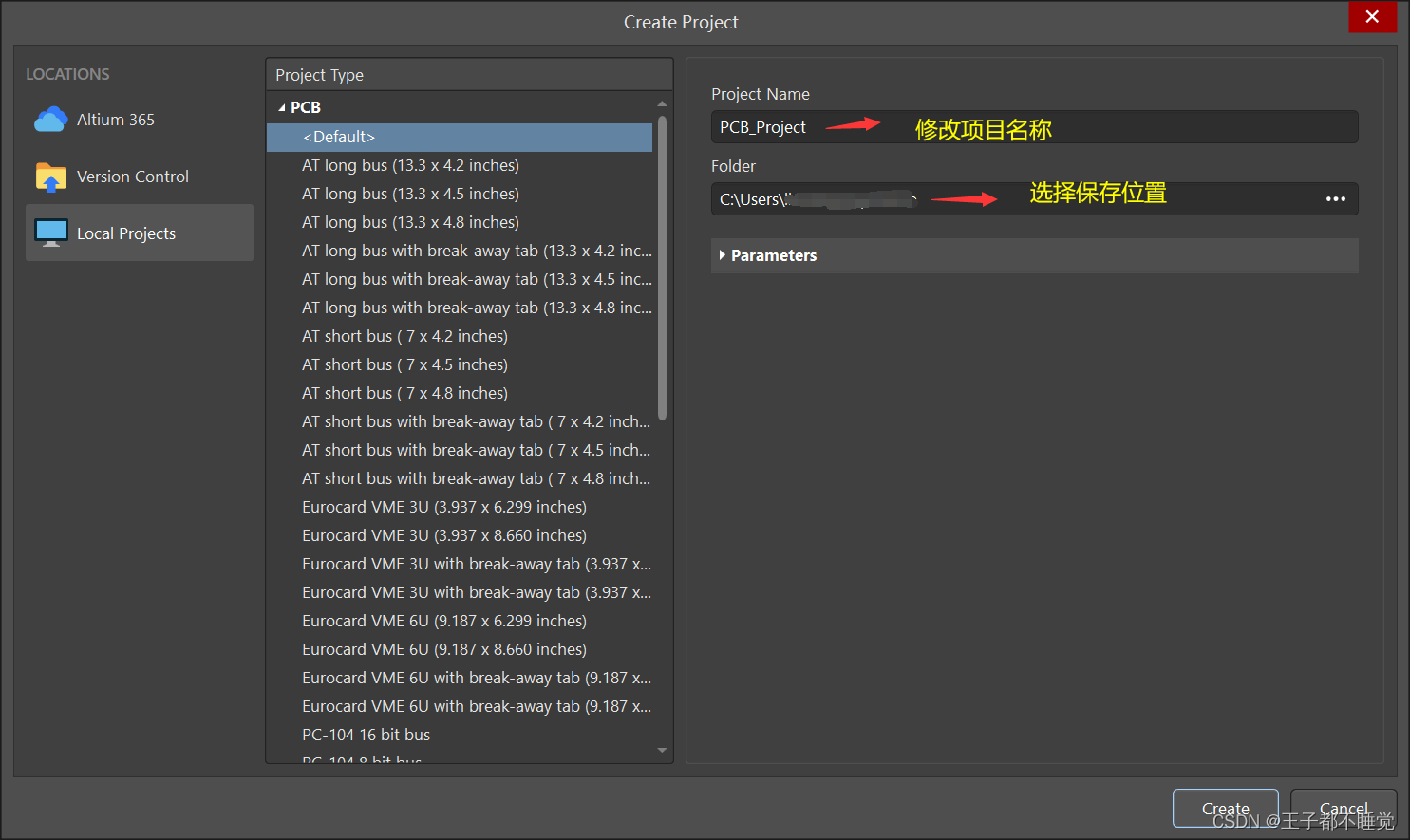

2.确定项目保存位置

在1.完成后就会出现弹窗如下

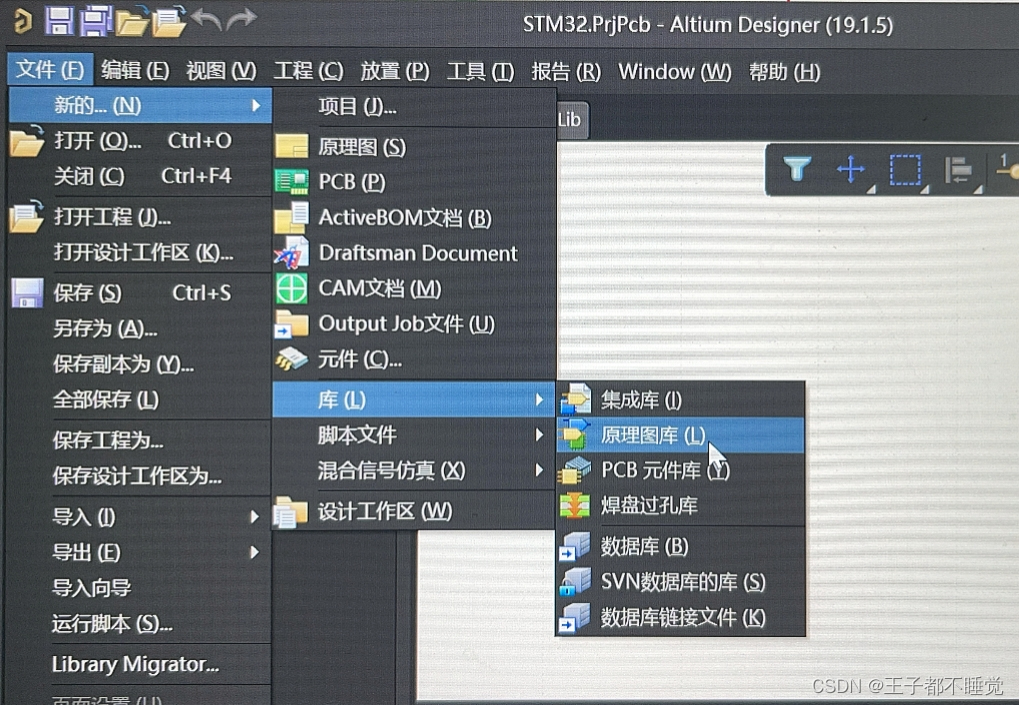

3.创建原理图库



 二、创建电阻

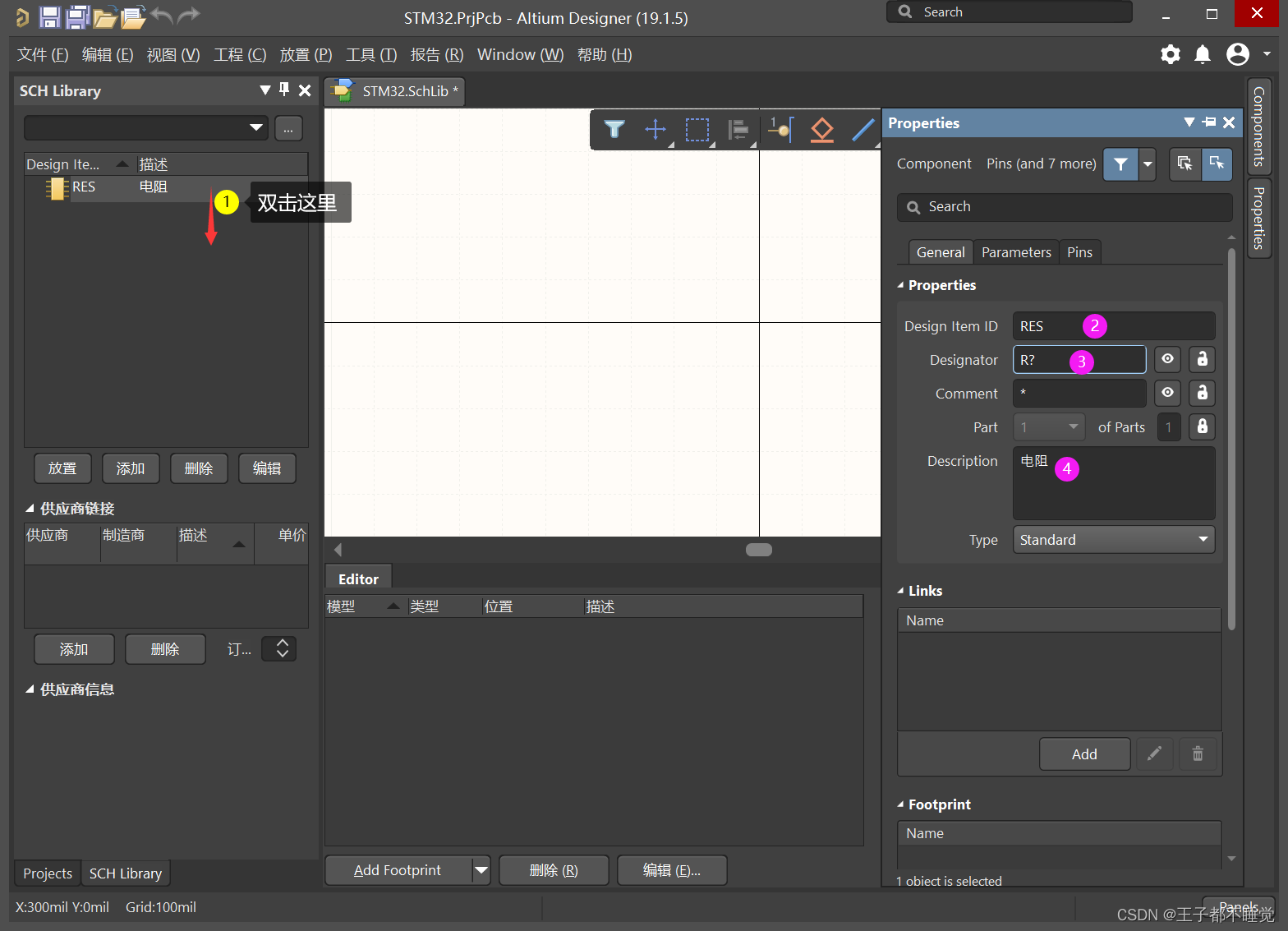

1.设置电容的格式

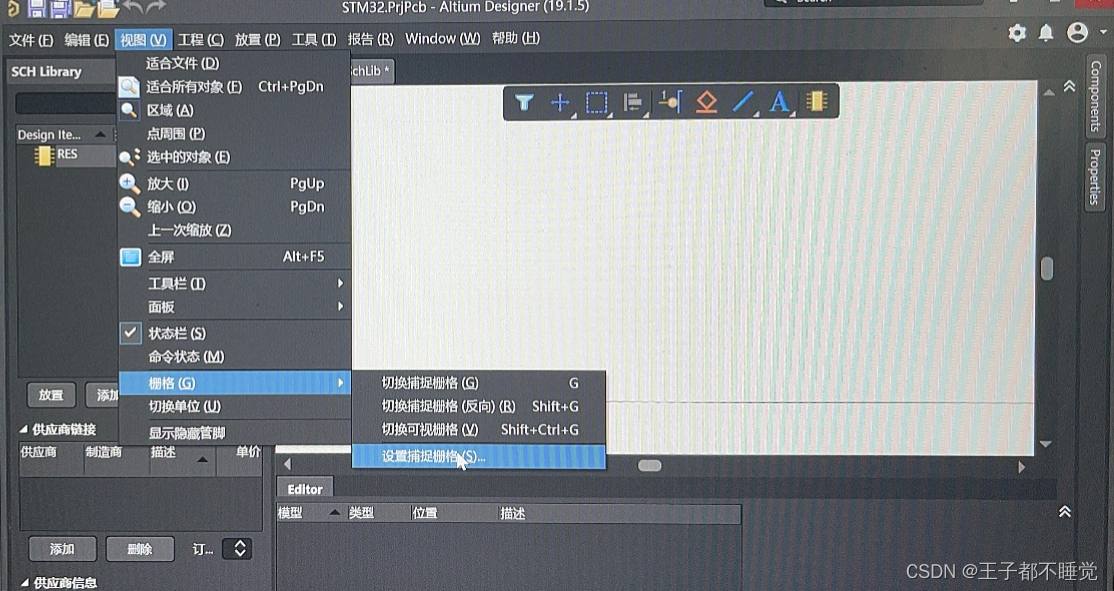

 2.设置栅格的大小

为了使原件更小 设置栅格为10mil

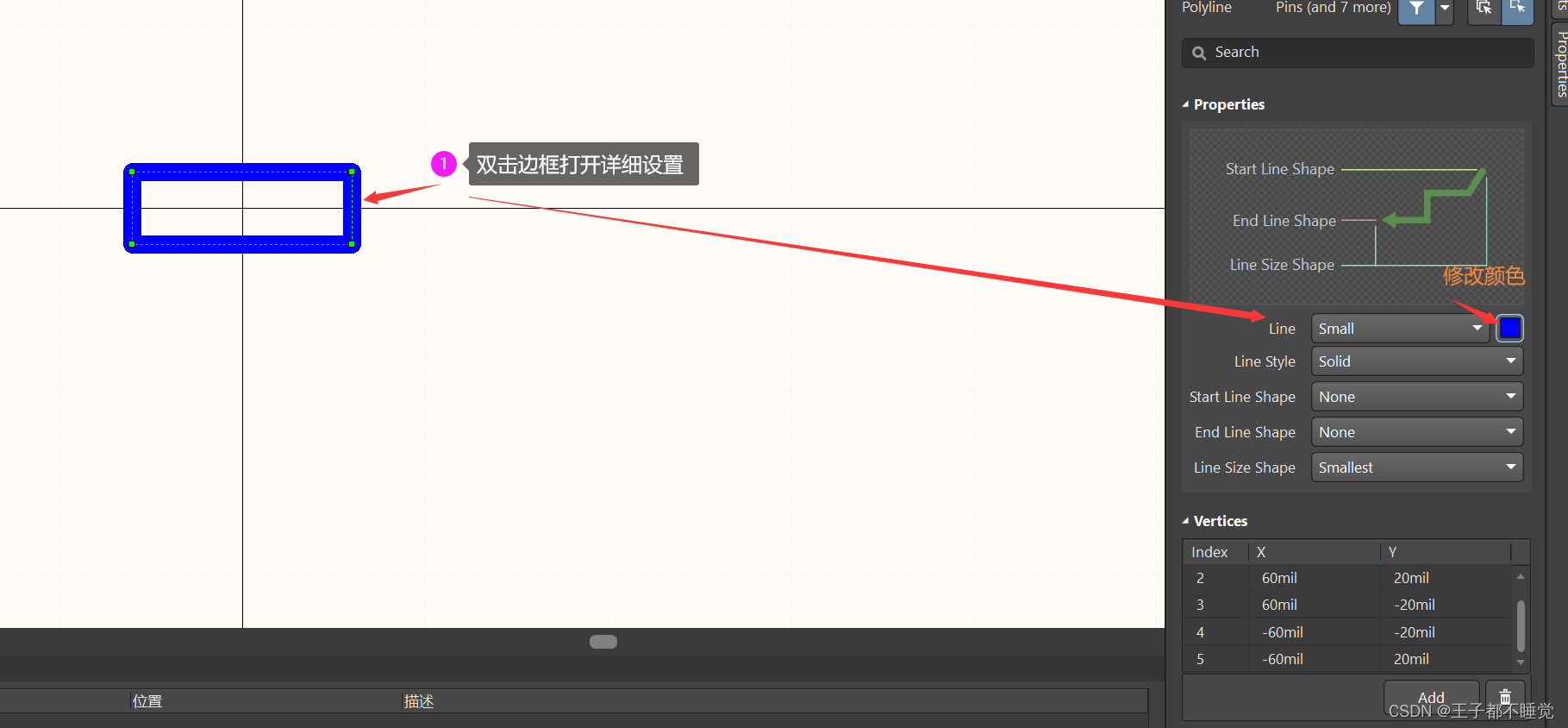

 3.修改颜色

建议把矩形框放在原点 就是十字框交接处

绘制原理图时用直线 需要拐弯时 摁住ctrl

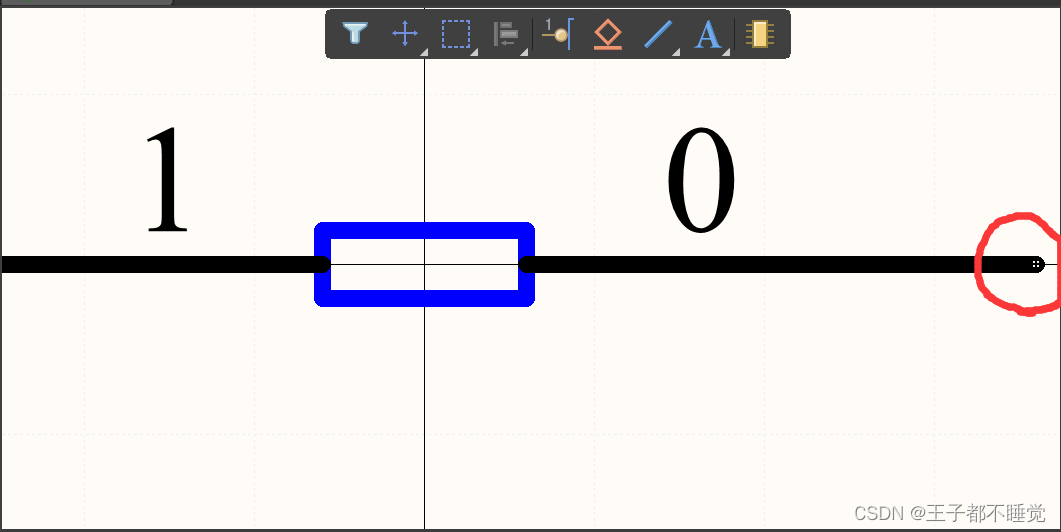

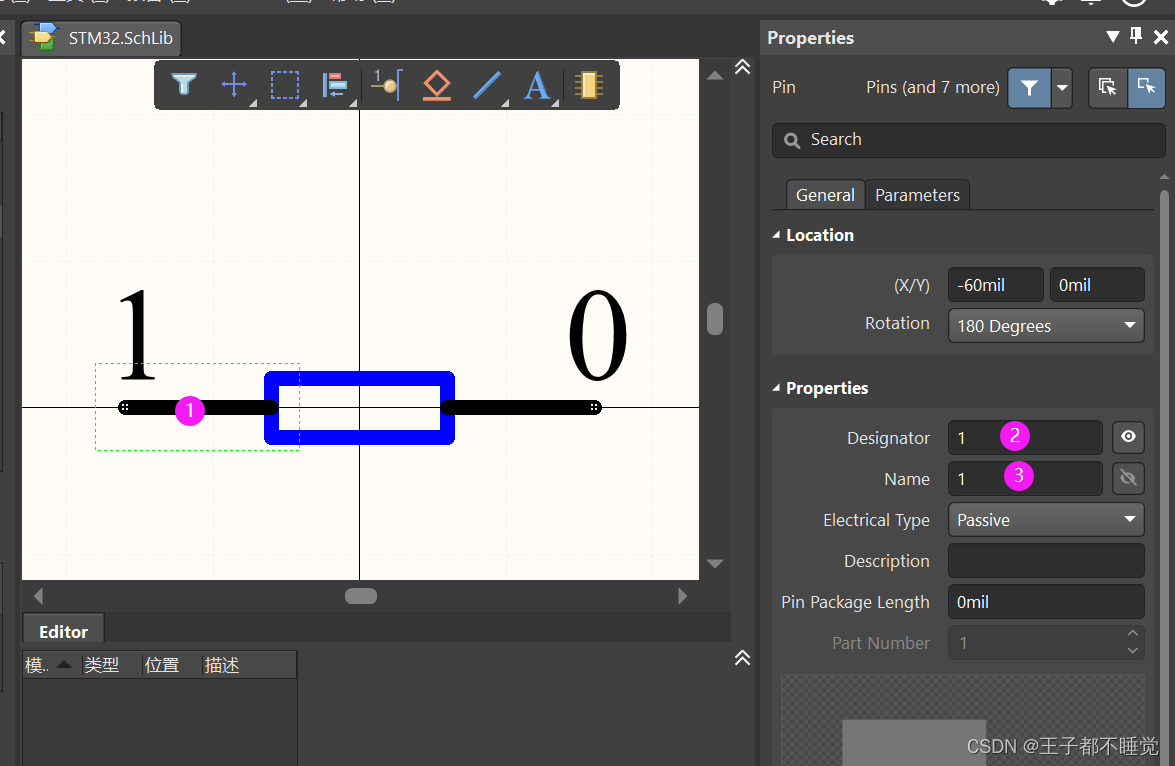

 4.放置管脚

 注意四个点对应外面

选到管脚后  按着空格键可以控制管脚旋转

按着 shift键也可以进行复制

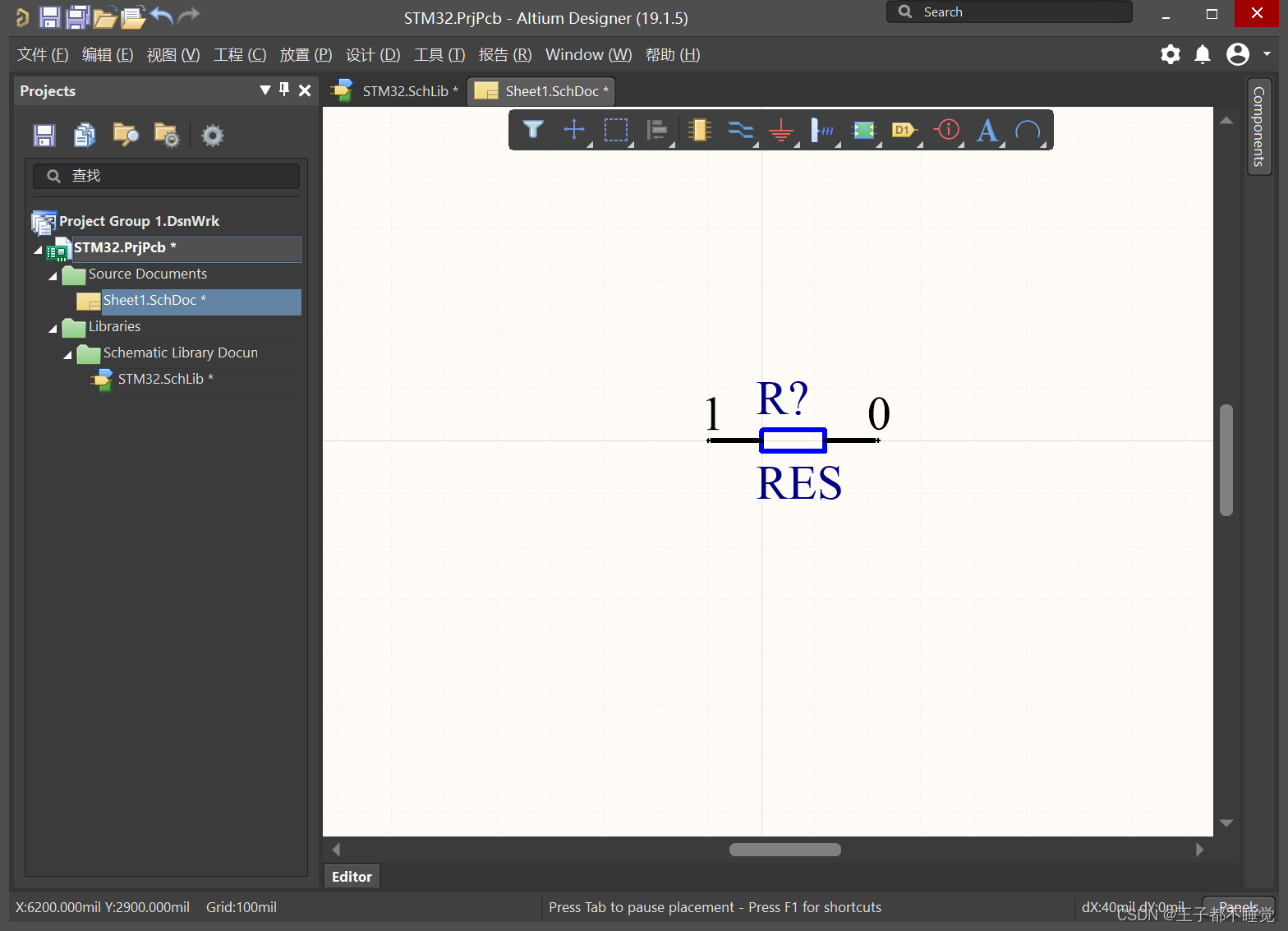

5.创建原理图观察器件大小

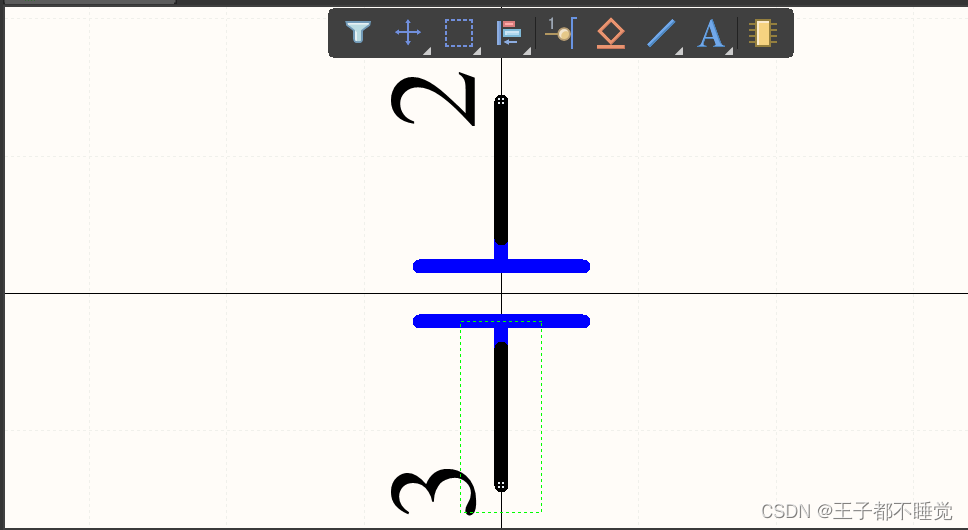

 三、创建电容

1.按照创建电阻的步骤进行电容创建

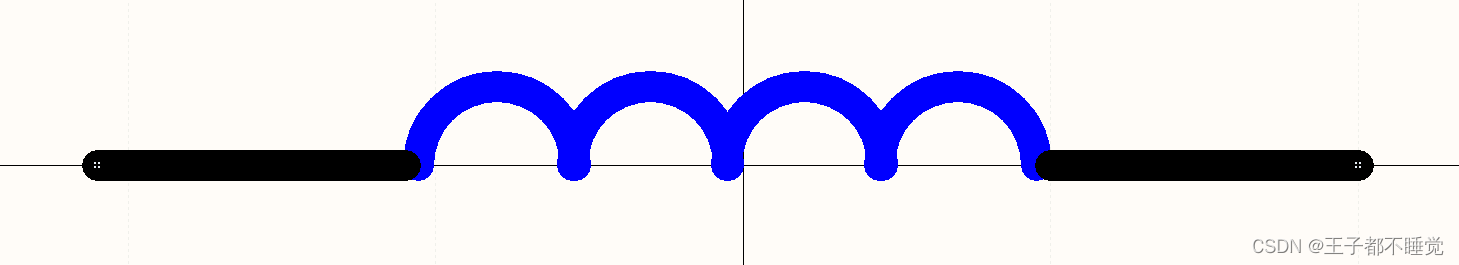

四、创建电感

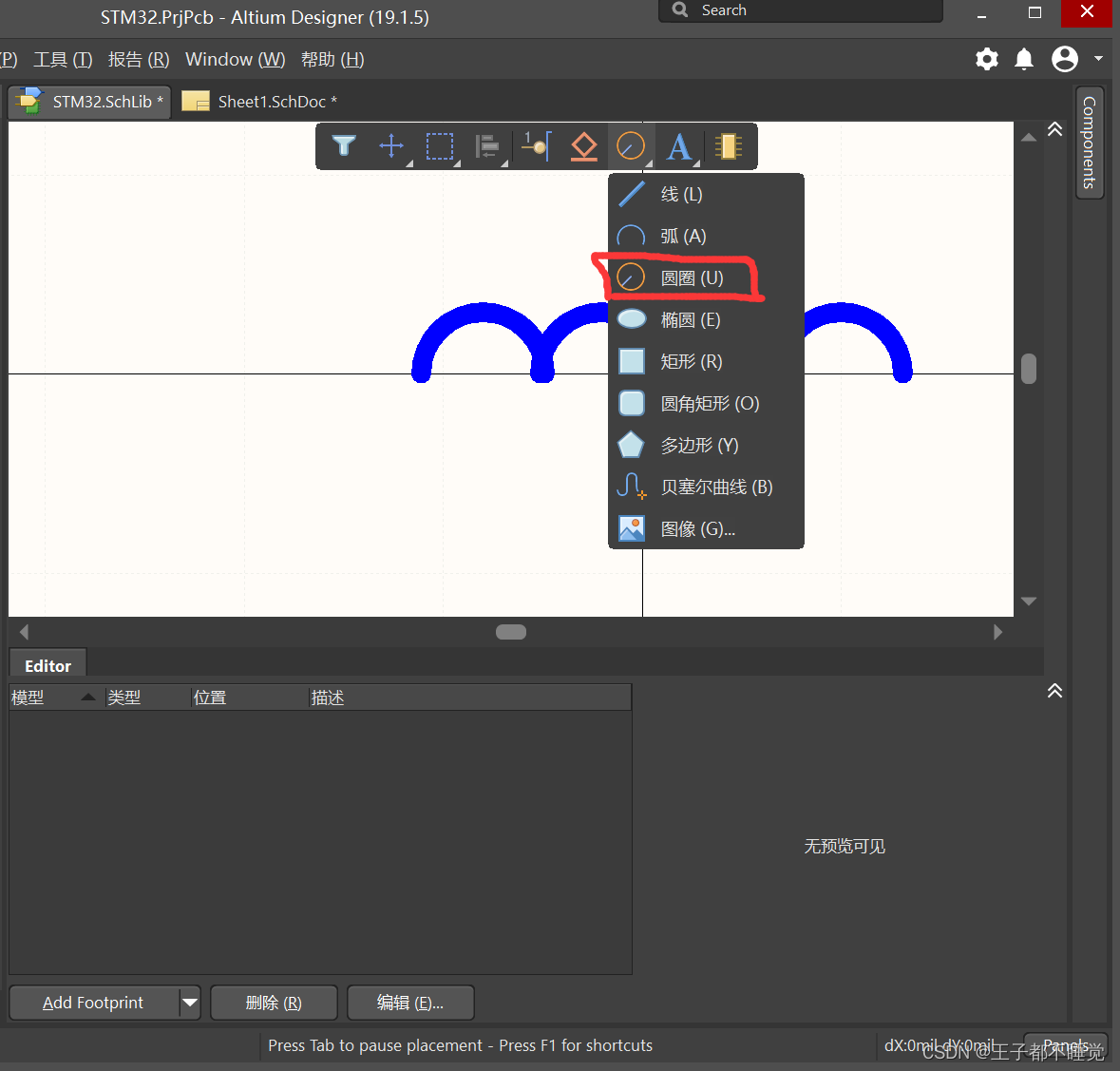

1.选择工具圆圈

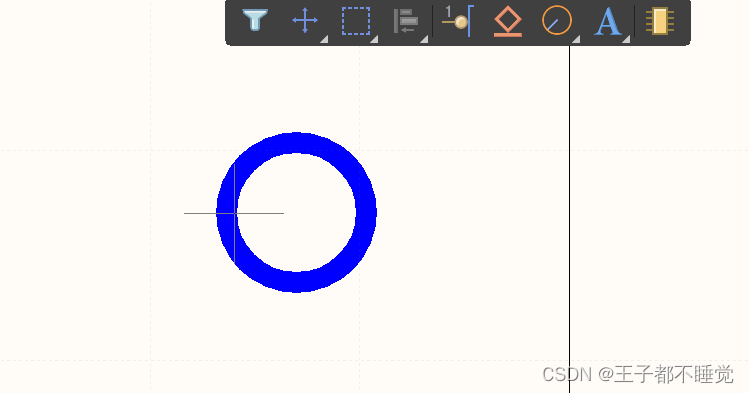

2.编辑圆圈

点击后 出现圆圈鼠标可以控制大小  选择合适的大小

3.选择这个绿点然后向下拖动变成半圆

拖动到合适的半圆

按住shift进行复制

 3.放置管脚

五、注意事项

1.管脚的名称

关于引脚此处 创建完电阻后 创建其他器件的时候 管脚会自己变成 3 4 5.... 记得改回 1.2
